Seite 3

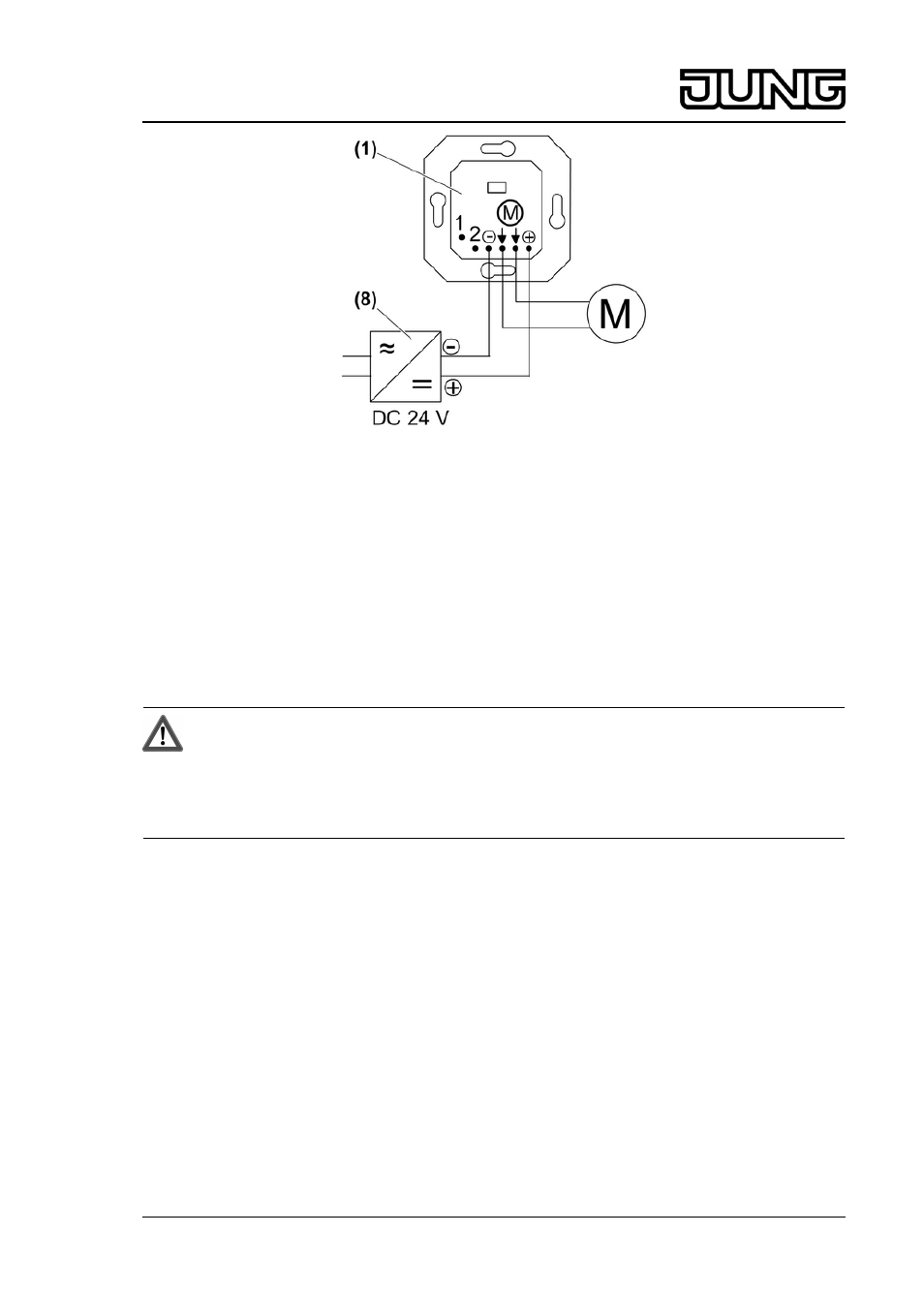

Bild 3: Anschlussplan Einsatz
o Jalousiemotor und Netzgerät (8) nach Anschlussplan (Bild 3) an den Einsatz (1)
anschließen.
o Bei Jalousieaufsatz mit Sensorauswertung die Sensorleitung entsprechend (Bild 8) oder
(Bild 9) installieren (Sensorleitung installieren).
o Gegebenenfalls Nebenstelle anschließen (Bild 4).
o Einsatz in Gerätedose montieren, Anschlussklemmen müssen unten liegen.
o Rahmen und Aufsatz aufstecken.
o Funktion prüfen. Sollte der Behang in die falsche Richtung fahren, Anschlüsse tauschen.
Nebenstelle anschließen
GEFAHR!
Bei Anschluss von 230 V an den Nebenstelleneingängen Gefahr durch
elektrischen Schlag!
Elektrischer Schlag kann zum Tod führen.
Die Nebenstelleneingänge nicht mit 230-V-Nebenstellen oder anderen
230-V-Komponenten beschalten.
Die Nebenstelleneingänge "1" und "2" dürfen nur mit DC 24 V SELV beschaltet werden.
3/8
32545313
J:0082545313
30.07.2010
Jalousie-Management
Motor-Steuerungs-Einsatz, DC 24 V
