Montage

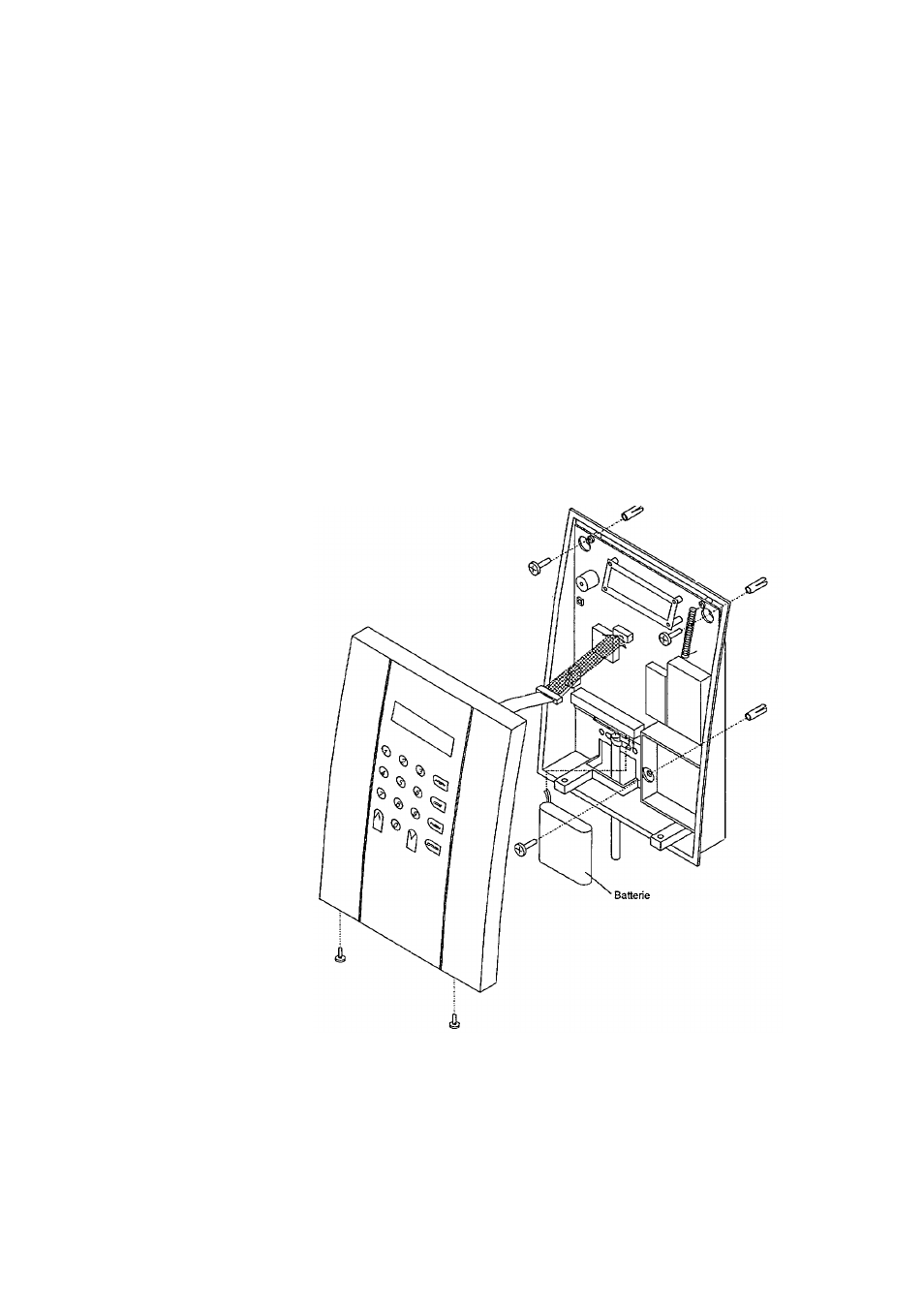

Folgende Arbeitsschritte sind bei der Montage durchzuführen:
1.
Den Montageort festlegen. Die Montagehöhe ist so zu wählen, daß das Display gut
ablesbar ist.
2.
Die Gehäuseschrauben lösen (Schrauben nicht aus Gehäuse entfernen!).
3.
Das Vorder und Rückteil voneinander trennen und das Flachbandkabel abziehen.
4.
Die Bohrungslöcher (Bohrschablone) anzeichnen.
5.
Die Befestigungslocher (0 6 mm) bohren und die im Beipack liegenden Dübel einsetzen.
6.
Das Rückteil mit den beiliegenden Schrauben montieren.
7.
Die Verdrahtung an den Anschlußklemmen auflegen.
8.
Das Flachbandkabel des Gehäusevorderteils wieder mit der Steckverbindung des
Gehäusetückteils verbinden. Hierbei ist auf die korrekte Positionierung zu achten !
9.
Das Gehäuse schließen und Gehäuse-Schrauben festziehen.
