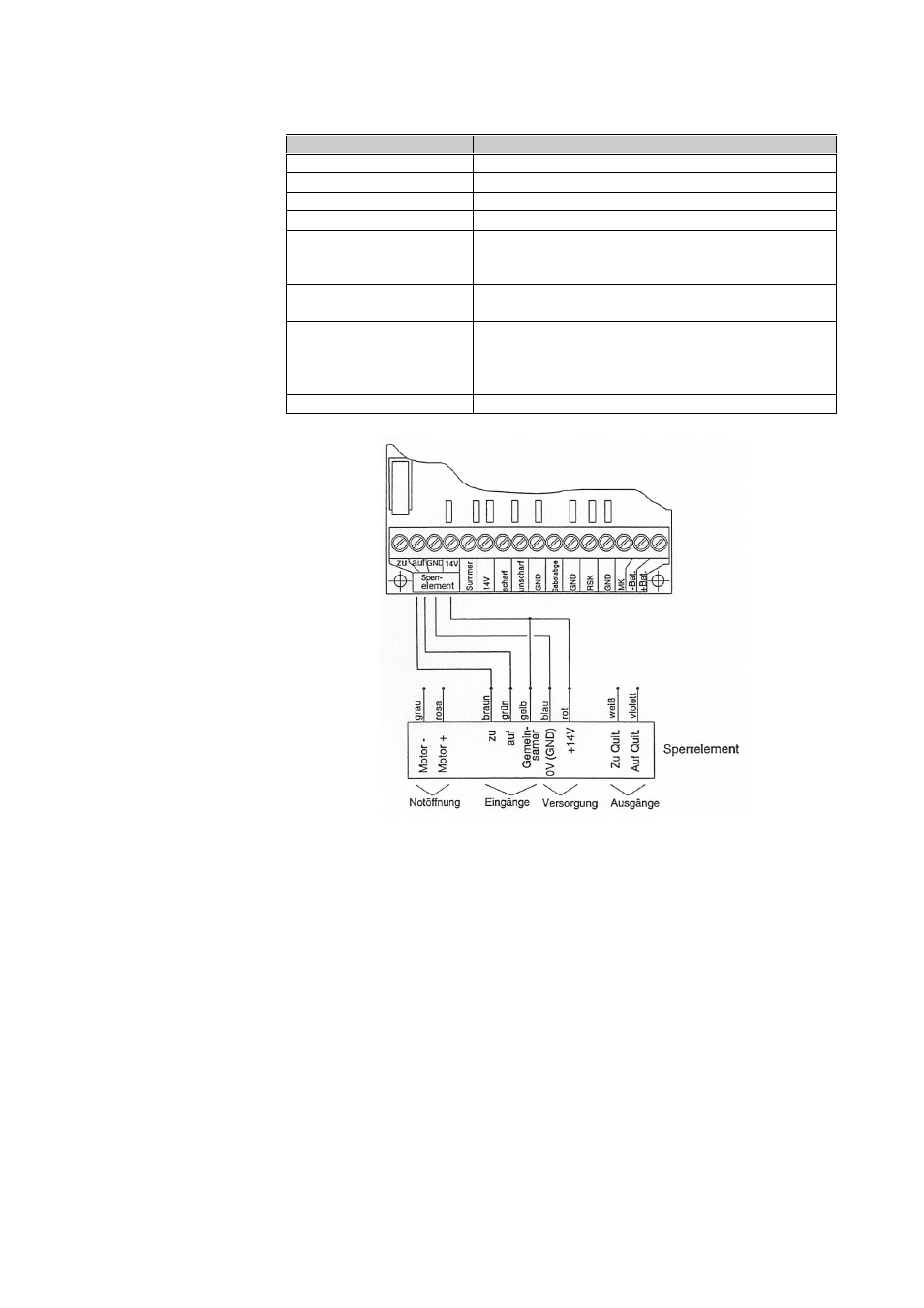

Anschluß des motorischen Sperrelements
Signal
Aderfarbe
Bedeutung
+14 V
rot
Versorgungsspannung (+14V) des Sperrelements
0 V
blau
Masse (GND)
Auf
grün
Eingang Sperrelement „Auf“
Zu
braun
Eingang Sperrelement „Zu“
Gemeinsamer
gelb
Gemeinsamer Anschluß des „Auf“ und „Zu“ Eingangs.
Dieser muß auf die Versorgungsspannung (+14V) des
Sperrelement geschaltet werden.
Auf
Quit.
violett
Anzeige des „Auf“ Zustandes des Sperrelements, falls
verwendet, (Open Collector Ausgang)
Zu
Quit.
weiß
Anzeige des „Zu“ Zustandes des Sperrelements, falls
verwendet, (Open Collector Ausgang)
Motor +
rosa
Motoranschluß (7 VDC – 15 VDC) zur Notöffnung des
Sperrelements.
Motor -
grau
Motoranschluß (GND, 0 V) zur Notöffnung des Sperrelements.
Hinweis!
Die Anschlußadern für die Notöffnung Motor „+“ (rosa Aderfarbe) und Motor „-“ (graue
Aderfarbe) sind in den Schlüsselschalter zu legen und gegeneinander gut zu isolieren.
Die Adern dürfen nur für den Fall der Notöffnung bei Ausfall des Sperrelementes verwendet
werden.
Im Störungsfall kann durch Anlegen einer Spannung (7 VDC - 15 VDC, z.B.: 9V Blockbatterie)
das Sperrelement entriegelt werden.
