15/24 00240735
Temperatur-Management
Raumtemperaturregler Universal mit Display TR UD .. 231 ..
26.05.2014
4.8.2 Einstellmenü aufrufen und Einstellungen vornehmen
Das Display zeigt in Anzeige (9) die Menükennung G1 und unten die Laufschrift PROGRAMM
WAEHLEN.
■ Mit  /  das gewünschte Menü auswählen.
Menükennung und ein Hilfetext werden am unteren Displayrand (8) und (12) angezeigt.
■ Mit  bestätigen.
Der erste einstellbare Wert blinkt im Display.
■ Mit  /  den gewünschten Wert einstellen.
■ Mit  bestätigen.
Der nächste einstellbare Wert blinkt.
Sind alle Werte eingestellt, springt die Anzeige in die übergeordnete Ebene zurück und
zeigt wieder die Menükennung an.
5 Informationen für Elektrofachkräfte
5.1 Montage und elektrischer Anschluss
 
GEFAHR!
Elektrischer Schlag bei Berührung spannungsführender Teile.
Elektrischer Schlag kann zum Tod führen.
Vor Arbeiten am Gerät Anschlussleitungen freischalten und spannungsführende
Teile in der Umgebung abdecken!
5.1.1 Montageort
Der Regler sollte an einer Stelle im Raum montiert werden, die für die Bedienung leicht zugäng-
lich ist.
Bei Verwendung des internen Temperaturfühlers sollte für optimale Raumtemperaturregelung
der gewählte Montageort
– freie Luftzirkulation ermöglichen
– frei sein von Zugluft (z. B. geöffnete Fenster/Türen)
– frei sein von Vorhängen, Schränken, Regalen etc.
– keiner direkten Sonneneinstrahlung ausgesetzt sein
– nicht direkt von Wärmequellen beeinfl usst werden
– nicht an Außenwänden liegen
– ca. 1,5 m über dem Fußboden liegen
5.1.2 Regler anschließen und montieren
(7)
(1)

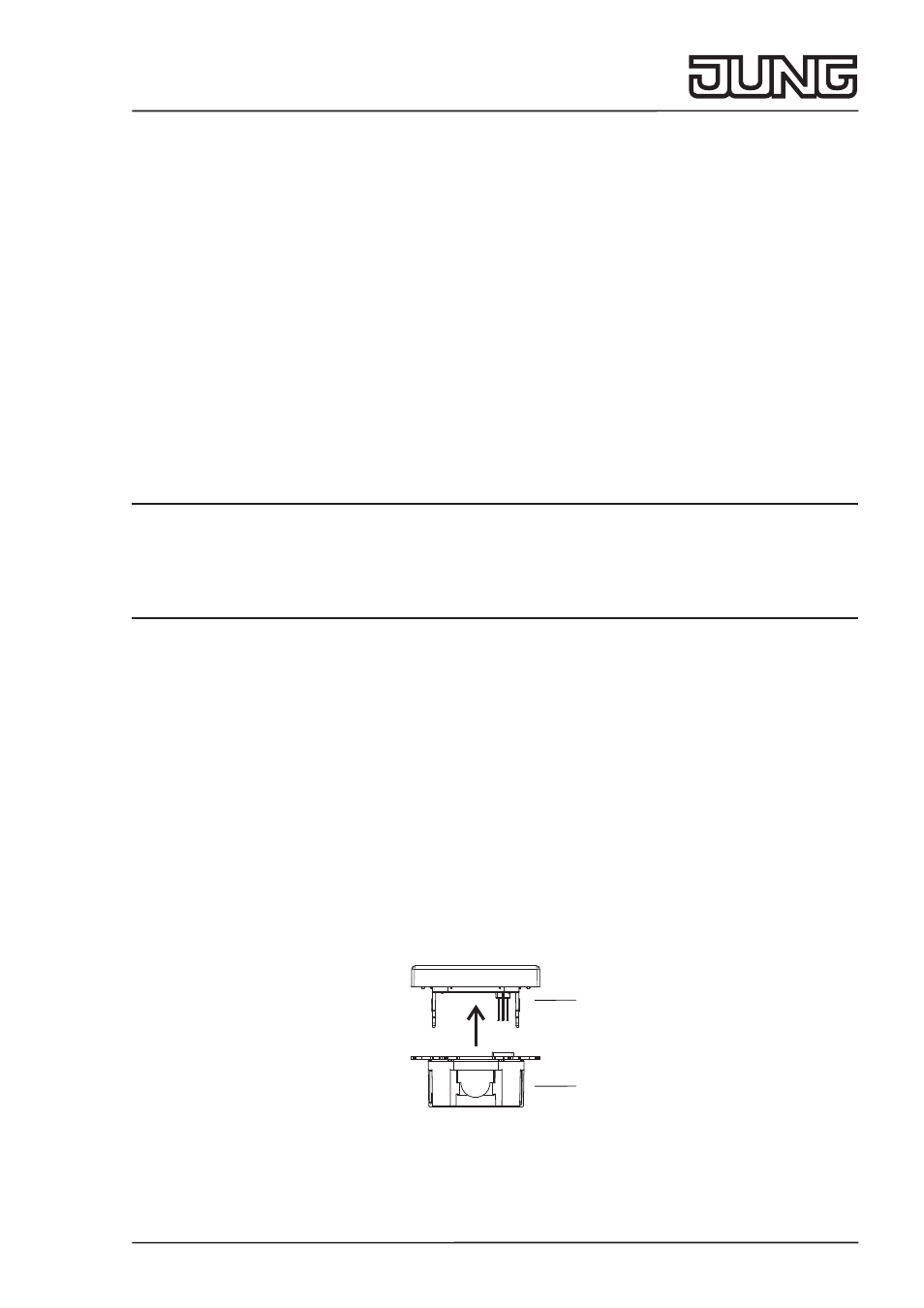

Bild 3: Bedienteil vom Einsatz abziehen
■ Bedienteil (1) vom Einsatz (7) abziehen.
■ Anschlussleitungen max. 8 mm abisolieren.
