Temperatur-Management
Raumtemperaturregler Universal mit Display TR UD .. 231 ..
26.05.2014
1 Sicherheitshinweise
Das Gerät darf nur durch Elektrofachkräfte geöffnet und gemäß dem Schaltbild am Gerät
bzw. dieser Anleitung installiert werden. Dabei sind die bestehenden Sicherheitsvorschriften
zu beachten.
Um die Anforderungen der Schutzklasse II zu erreichen, müssen entsprechende Installa-
tionsmaßnahmen ergriffen werden.
Dieses unabhängig montierbare elektronische Gerät dient der Regelung der Temperatur
ausschließlich in trockenen und geschlossenen Räumen, mit üblicher Umgebung.
Dieses Gerät entspricht der EN 60730, es arbeitet nach der Wirkungsweise 1C.
Bei Nichtbeachtung dieser Anleitung können Schäden am Gerät, Brand oder andere Ge-
fahren entstehen.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
2 Geräteaufbau
(2)
(3)
(1)
(4)
(5)
(6)
(7)

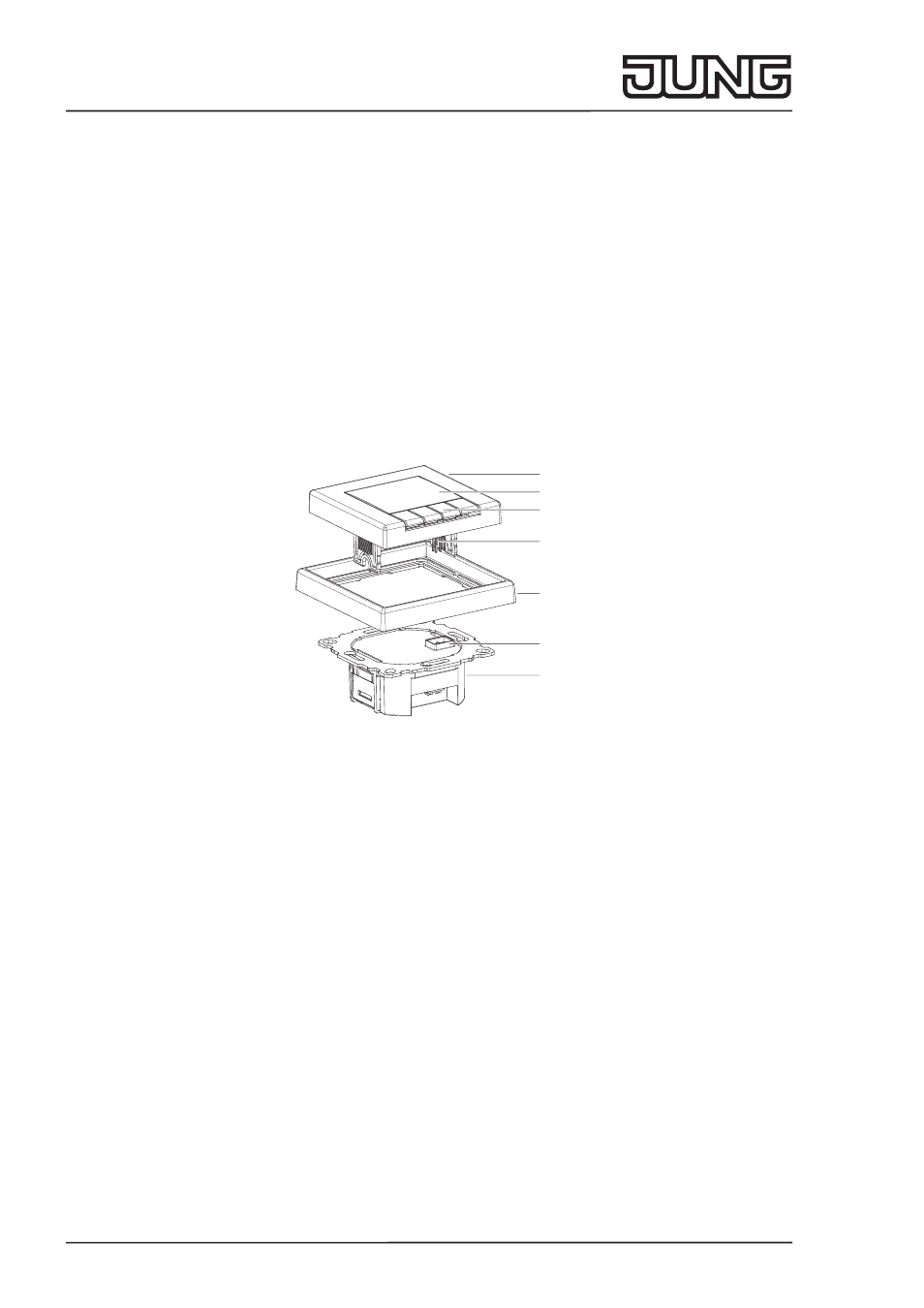

Bild 1: Aufbau Temperaturregler
(1) Bedienteil
(2) Display
(3) Bedientasten
(4) Steckkontakte
(5) Designrahmen (nicht im Lieferumfang)
(6) Buchse für Steckkontakte
(7) Einsatz
