Temperatur-Management
Raumtemperaturregler Universal mit Display TR UD .. 231 ..
26.05.2014
(19)
(17)
(18)
(20)
N
L
230 V~, 50 Hz
(24)

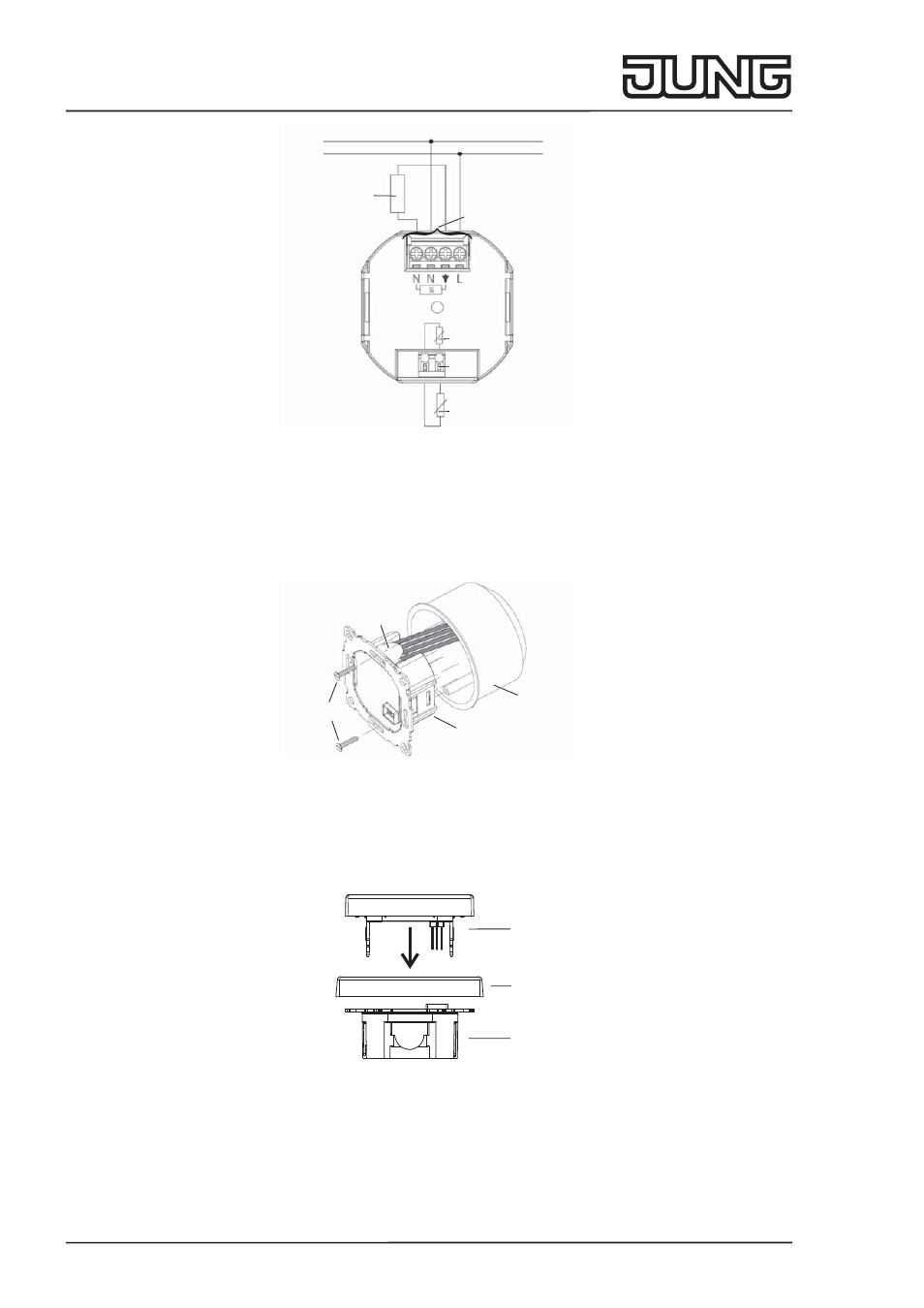

Bild 4: Anschlussplan
Die Anschlussklemmen (18) für Netz und Schaltstrom sind für massive oder fl exible Leiter mit
Querschnitten 1 bis 2,5 mm
2
ausgelegt.
■
Regler gemäß Anschlussplan anschließen (Bild 4).
■
Gegebenenfalls externen Fernfühler (20) anschließen (siehe 5.1.3 „Externen Fernfühler
anschließen“).
(7)
(22)
(23)
(21)
Bild 5: Montage
Montage des Temperaturreglers nur in nichtleitenden Kunststoff-Unterputzdosen Ø 60 mm!
■
Einsatz (7) in Gerätedose (22) ausrichten.
■
Einsatz mit Befestigungsschrauben (23) fi xieren. Einsatz so montieren, dass die Kunststoff-
zunge (21) als Isolation zur Befestigungsschraube wirkt (Bild 5).
(7)
(5)
(1)
Bild 6: Aufstecken des Bedienteils
■
Designrahmen (5) aufsetzen und durch Aufstecken des Bedienteils (1) fi xieren.
