8

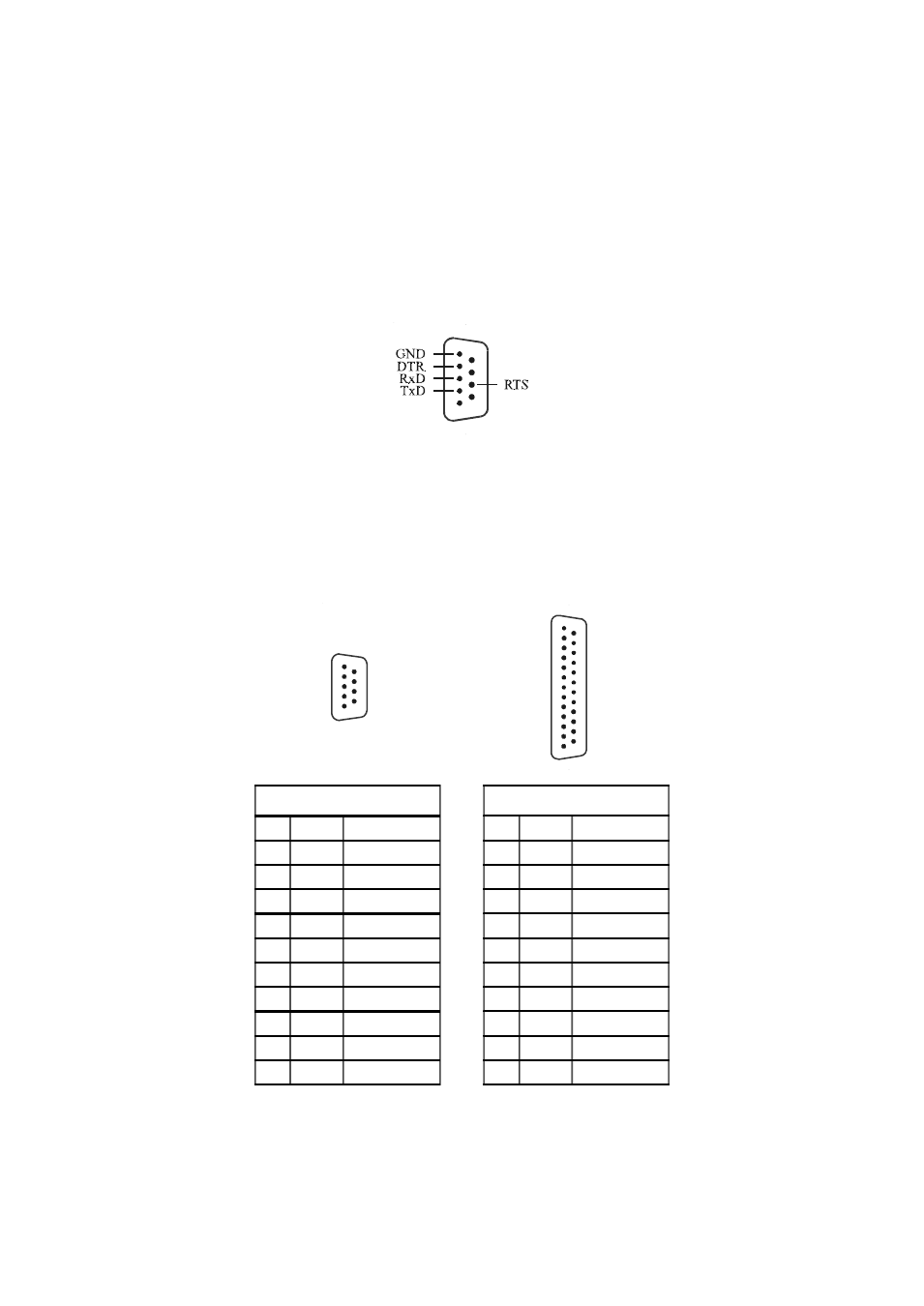

Belegung der 9-poligen Buchse
Die Belegung der D-SUB-Buchse der Funkuhr C28COM erlaubt den direkten An-
schluß des Moduls an eine Computer-RS-232-Schnittstelle. Ist die Länge des Anschluß-
kabels nicht ausreichend, so kann dieses mit einem 1:1-Kabel (Modemkabel) verlängert
werden. Die maximale Kabellänge hängt von den RS-232-Treibern des verwendeten
Rechners ab, weshalb sie hier nicht spezifiziert werden kann. Die folgende Darstellung
zeigt die Pinbelegung der D-SUB-Buchse des DCF-Empfängers:
Belegung der Rechnerschnittstellen
Die seriellen RS-232-Schnittstellen eines Computers sind wie folgt belegt:
1
14
13
25
1
6
5
9
9 - p o lige r D - S U B - S te c k e r 2 5 - p o lige r D - S U B - S te c k e r
P in N a m e B e s c hre ib ung P in N a m e B e s c hre ib ung
1 C D C a rrie r D e te c t 1 S hie ld S hie ld G ro und
2 R xD R e c e ive D a ta 2 T xD Tra ns mit D a ta
3 T xD Tra ns m it D a ta 3 R xD R e c e ive D a ta
4 D T R D a ta Te rm ina l R e a d y 4 RT S R e q ue s t to S e nd
5 G N D S yste m G ro und 5 C T S C le a r to S e nd
6 D S R D a ta S e t R e a d y 6 D S R D a ta S e t R e a d y
7 RT S R e q ue st to S e nd 7 G N D S ys te m G ro und
8 C T S C le a r to S e nd 8 C D C a rrie r D e te c t
9 R I R ing Ind ic a to r 2 0 D T R D a ta Te rmina l R e a d y
2 2 R I R ing Ind ic a to r
