12
Anschlußbelegung der DU70
Ant.
IN OUT
85 - 264V AC / 110 - 350V DC
2A (T)
MENU
SET

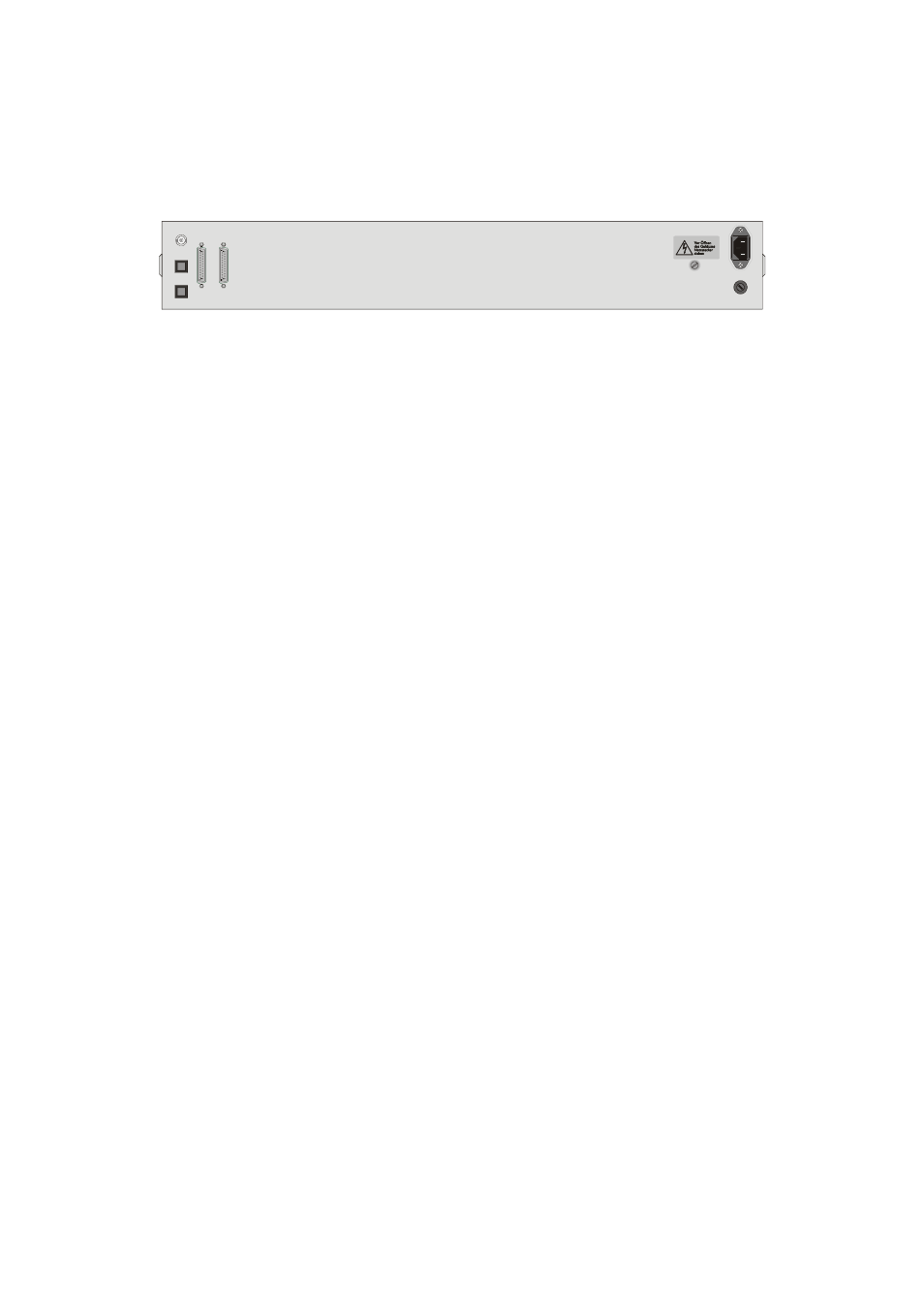

Bild 2: Schema der Rückwand
IN Eingang für Zeittelegramme und Minutenimpulse einer vorge-
schalteten Funkuhr, einer Hauptuhr oder einer weiteren Anzeige in
Reihe.
OUT Ausgang mit Zeittelegrammen oder Minutenimpulsen; er dient für
den Anschluß der nächsten DU70 oder einer anderen
entsprechenden Uhr.
ANT Antenneneingang; hat nur bei der DCF-Variante der DU70 eine
Funktion.
Netz Netzanschluß (85-264VAC / 120-375VDC)
FUSE Sicherung (T/2A)
MENU/SET Taster zum Setzen der Uhr
