Pinbelegung der Buchsenleiste IN
2
Eingang von Zeittelegrammen - RS232
3
Ausgang RX_INF - RS232
7
Masse
14
Minutenimpulseingang
16
Minutenimpulseingang
17
Ausgang RX_INF - 20mA -
23
Eingang von Zeittelegrammen - 20mA +
24
Ausgang RX_ INF - 20mA +
25
Eingang von Zeittelegrammen - 20mA -
Pinbelegung der Buchsenleiste OUT
2
Eingang RX_INF - RS232; in Serie
3
Ausgang von Zeittelegrammen - RS232
7
Masse
14
Minutenimpulsausgang
16
Minutenimpulsausgang
17
Ausgang von Zeittelegrammen - 20mA +
23
Eingang RX_INF - 20mA +
24
Ausgang von Zeittelegrammen - 20mA +
25
Eingang RX_INF - 20mA +; in Serie
1
14
2
15
3
16
4
17
5
18
6
19
7
20
8
21
9
22
10
23
11
24
12
25
13
1
14
2
15
3
16
4
17
5
18
6
19
7
20
8
21
9
22
10
23
11
24
12
25
13
D Sub 25 IN
D Sub 25 OUT
Masse
Ausgangt_RX_INF/RS232
Eingang_TLX/RS232
IMP_Eingang
IMP_Eingang
Ausgang_RX_INF/20 mA -
Eingang_TLX/20mA +
Ausgang_RX_INF/20mA +
Eingang_TLX/20mA -
IMP_Ausgang
IMP_Ausgang
Ausgang_TLX/20mA -
Eingang_RX_INF/20mA +
Ausgang_TLX/20mA +
Eingang_RX_INF/20mA -
IAusgang_TLX/RS232
Masse
Eingang_RX_INF/RS232

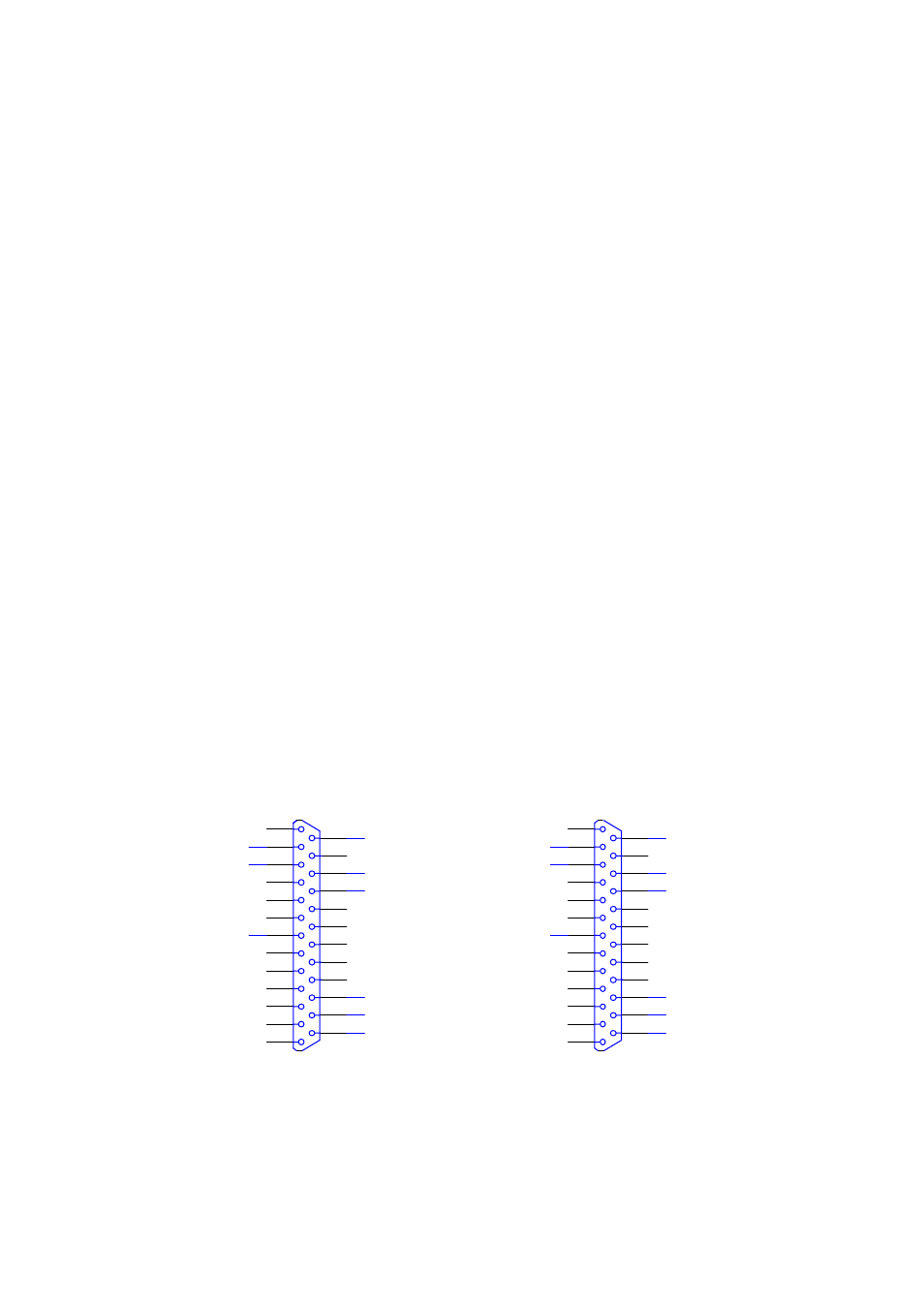

Bild 7:
Pinbelegung der D SUB 25 Buchsenleisten IN und OUT
Bei der Ausführung mit internem Empfänger hat die Buchsenleiste IN keine
Bedeutung!
