Meinberg GEN170TGP - Handbuch (Seite 9)

9
Die Menüs eim einzelnen
Hauptmenü
Das Hauptmenü wird angezeigt, wenn nach Einschalten des Geräts die Initialisierungs-
phase abgeschlossen ist. Während des power-down werden das aktuelle Datum und die
Uhrzeit in den batteriegepufferten Speicher der real-time-clock (RTC) abgelegt. Bei
einem erneuten power-up werden die aktuellen Informationen wieder aus der RTC
gelesen. Die eingelesenen Informationen müssen durch drücken der ACK Taste
bestätigt werden.
Solange die intene Zeit nicht durch drücken der CLR/ACK Taste an der Frontplatte
bestätigt wird, oder die interne Zeit seriell gesetzt wurde, bleibt das GEN170 im Zustand
"unsynchronized". Dieses wird gemacht, um sicherzustellen, das nach dem power-up
keine falsche Zeit verteilt wird.

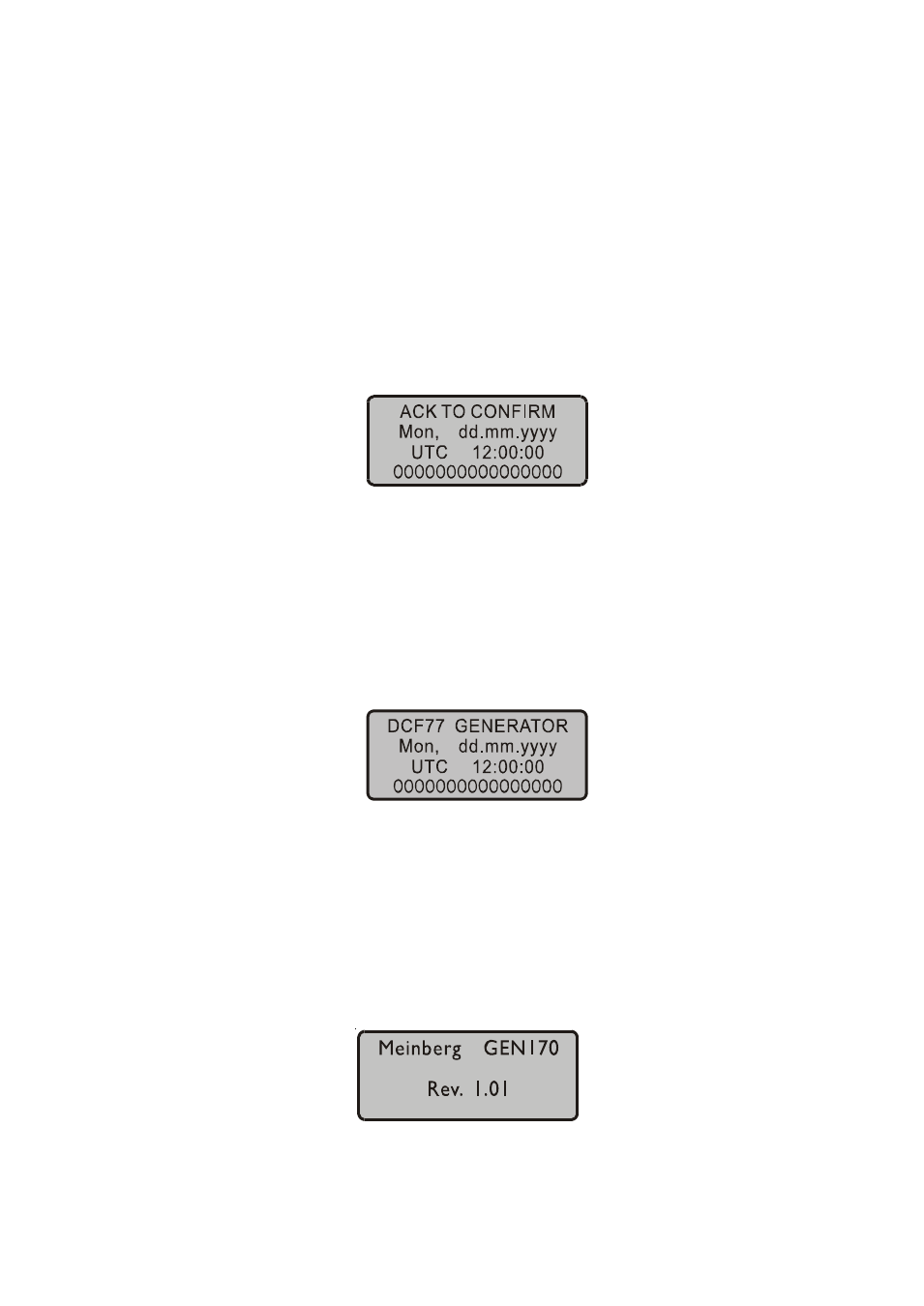

Nachdem die interne Zeit bestätigt wurde wird das Hauptmenü angezeigt. Die erste
Zeile im Display zeigt die Funktion des Gerätes an:
Die nächsten zwei Zeilen zeigen den aktuellen Wochentag, das Datum, den Namen der
Zeitzone (wie im Setup-Menü eingegeben) und die aktuelle Zeit entsprechend der
eingestellten Zeitzone. In der letzten Zeile werden von links nach rechts die Pegel an den
Steuereingängen für die AM-Sekundenmarken 0 bis 15 gezeigt. Je nachdem, ob an einer
Position eine "0" oder eine "1" angezeigt wird, wird in der entsprechenden Sekunde eine
kurze Marke ("0") bzw. eine lange Marke ("1") erzeugt.
Wenn die Taste NEXT gedrückt wird, zeigt ein Untermenü die Software-Versionen
des Gerätes:
