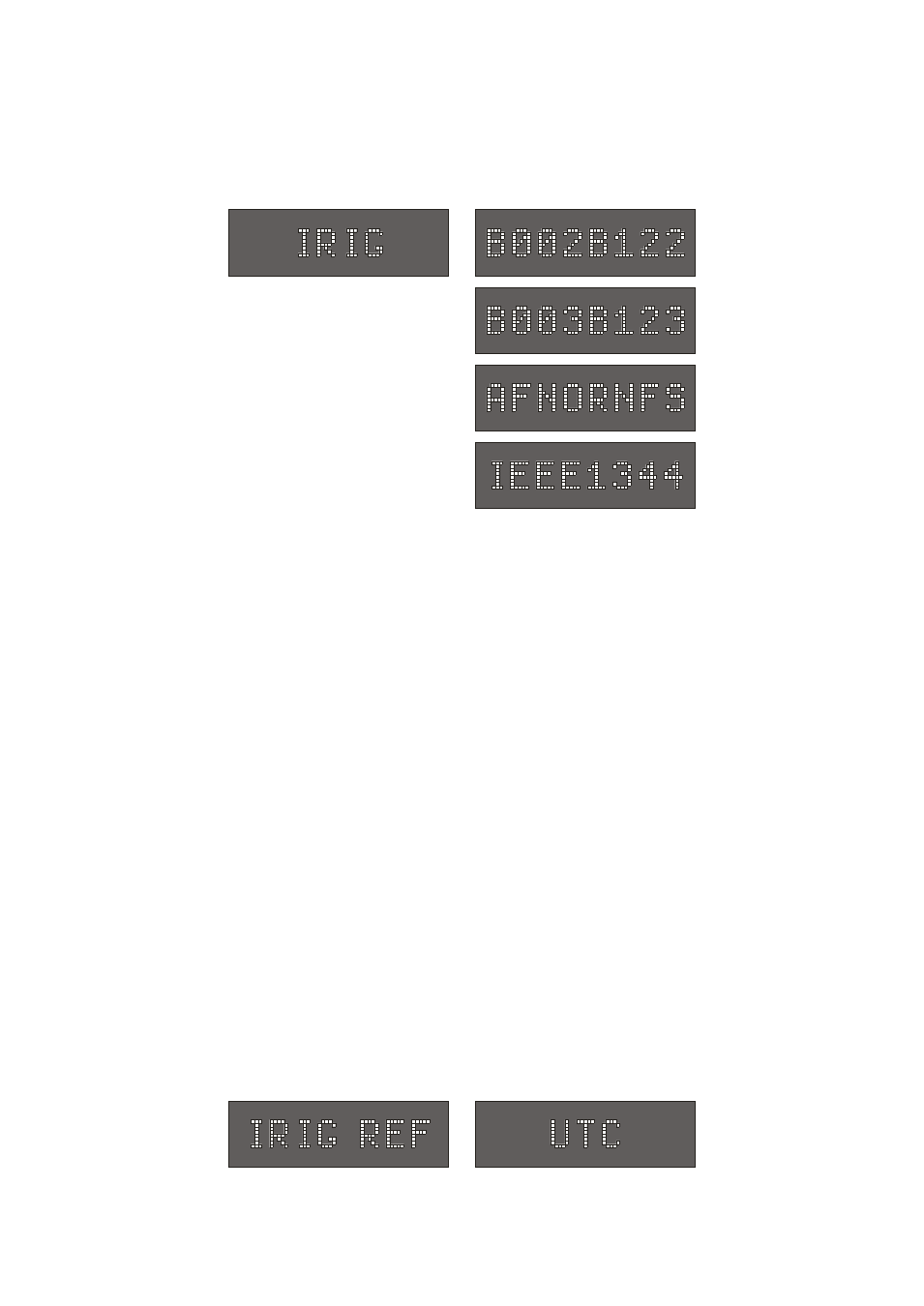

Menü IRIG
Der Menüpunkt ermöglicht die Auswahl des erzeugten IRIG oder AFNOR Timecodes.
Die PZF600 verfügt neben dem amplitudenmodulierten Sinuskanal auch über einen
unmodulierten TTL Ausgang zur Ausgabe des pulsweitenmodulierten DC-Signals, so
dass sechs unterschiedliche Zeitcodes verfügbar sind (siehe auch Kapitel Timecode):
a) B002:
100pps, PWM DC Signal, kein Träger
BCD time-of-year
b) B122:
100pps, AM Sinussignal, 1 kHz Trägerfrequenz
BCD time-of-year
c) B003:
100pps, PWM DC Signal, kein Träger
BCD time-of-year, SBS time-of-day
d) B123:
100pps, AM Sinussignal, 1 kHz Trägerfrequenz
BCD time-of-year, SBS time-of-day
e) AFNOR:
Code lt. NFS-87500, 100pps, AM Sinussignal,
1kHz Träger, BCD time-of-year, vollständiges Datum,
SBS time-of-day, Ausgangspegel angepasst.
f)
IEEE1344:
Code. lt. IEEE1344-1995, 100pps, AM Sinussignal,
1kHz Träger, BCD time-of-year, SBS time-of-day,
IEEE1344 Erweiterungen für Datum, Zeitzone,
Sommer/Winterzeit und Schaltsekunde im Control Funktions
Segment (CF)
s.a. Tabelle Belegung des CF-Segmentes beim IEEE1344 Code
Menü IRIG REF
Unter diesem Punkt kann zwischen verschiedenen Zeitzonen für die Timecodeausgabe
gewählt werden. Mögliche Einstellungen sind UTC und MEZ/MESZ.
