Meinberg PZF600 - Handbuch (Seite 16)

16

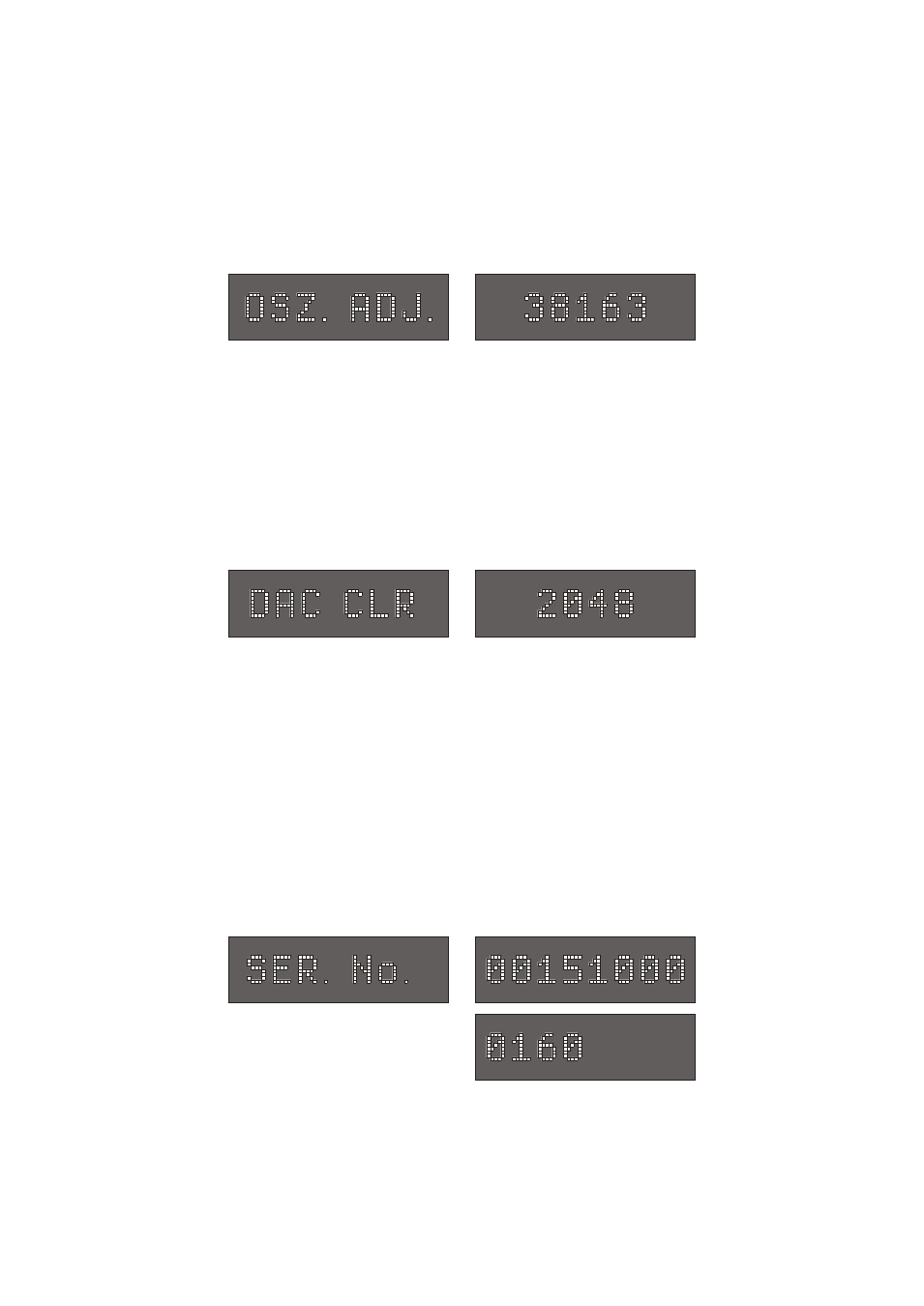

Menü OSZ.ADJ.
Die PZF600 verfügt in der Standardversion über einen spannungsgesteuerten tempera-
turkompensierten Oszillator (TCXO). Die Spannungssteuerung auf die Sollfrequenz
von 10MHz wird mittels zweier Digital-/Analog-Wandler (DAC) vorgenommen, wobei
ein DAC für die Grobeinstellung und der andere für den Feinabgleich verwendet wird.
In diesem Menü kann der Wert für den groben DAC verändert werden (Wertebereich:
0...65535). Bei Einstellung eines Wertes größer als 65535 wird immer der Maximalwert
übernommen.
Diese Einstellung sollte nicht ohne Anweisung der Fa. Meinberg geändert werden!
Menü DAC CLR
Hier wird der Wert des feinen DAC dargstellt.
Wird der Set-Taster bei blinkender Anzeige länger gedrückt, so wird der feine DAC auf
seinen Bereichsmittelwert gesetzt, wobei der letzte aktuelle Wert verhältnismäßig zum
groben DAC addiert wird. Dieser Vorgang wird im normalen Betrieb automatisch
ausgelöst, sobald der Wert des feinen DAC überläuft (Wertebereich: 0...4095).
Auch diese Einstellung ist nur für einen Service der Fa. Meinberg vorgesehen.
Menü SER. No.
Unter diesem Menüpunkt kann die zwölfstellige Seriennummer der PZF600 abgefragt
werden. Die Angabe dieser Seriennummer erleichtert oftmals die Bearbeitung von
Rückfragen des Anwenders.
Zuerst werden die ersten 8 Ziffern der Seriennummer angezeigt, nach Drücken des Set-
Tasters die letzten 4 Ziffern.
