9

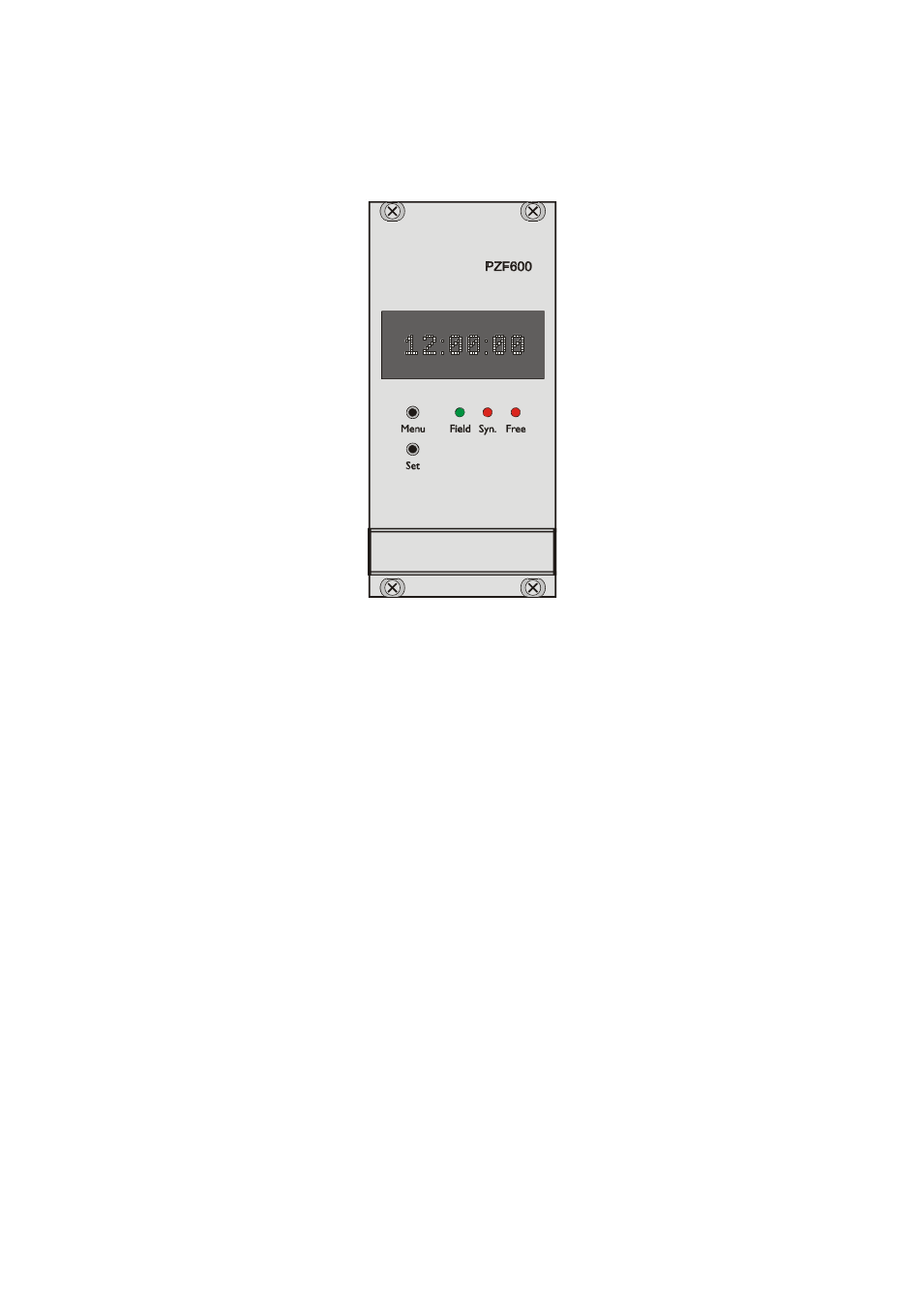

Schema der Frontplatte
Kontroll-LEDs
Das Feld-LED (Field) leuchtet, sobald ein DCF-Signal mit einer Feldstärke größer als
der für den Korrelationsempfänger nötigen am Eingang des Empfängerkreises der
PZF600 erkannt wurde.
Wenn ein PZF Empfang nicht möglich ist, das AM Signal aber empfangen werden kann,
blinkt das Feld-LED im Takt der demodulierten AM Sekundenmarken mit einer
Pulslänge von 100 oder 200ms.
Ein eingeschaltetes Synchron-LED (Syn.) zeigt an, dass am Sekundenende Korrelati-
onsfaktoren errechnet wurden, die für einen korrekten Empfang nicht mehr ausreichend
sind. Gründe hierfür können ein starker Störer innerhalb der Empfangsbandbreite der
PZF600 oder ein Senderausfall sein.
Wenn die PZF600 auf AM Empfang geschaltet hat leuchtet dieses LED rot, auch wenn
das AM Signal korrekt empfangen wird.
Leuchtet das Freilauf-LED (Free), so konnte die interne Hardwareuhr nicht mit der
DCF77-Zeit synchronisiert werden. Dies ist z.B. nach dem Einschalten der PZF600 für
bis zu zwei Minuten der Fall, da zwei aufeinanderfolgende DCF-Telegramme auf
plausible Daten überprüft werden, bevor diese übernommen werden. Auch kurze Emp-
fangsstörungen können diesen Zustand hervorrufen.
Im Synchronfall ist dieses LED aus, sowohl bei PZF- als auch bei AM-Empfang.
