Seite 24
24
gramm, eine Veränderung der Zeitzone im Setup-Menü "TIME REF" auf "UTC" hat
keinen Einfluß auf die Emulation. Enthalten sind auch Ankündigungen von Sommer-/

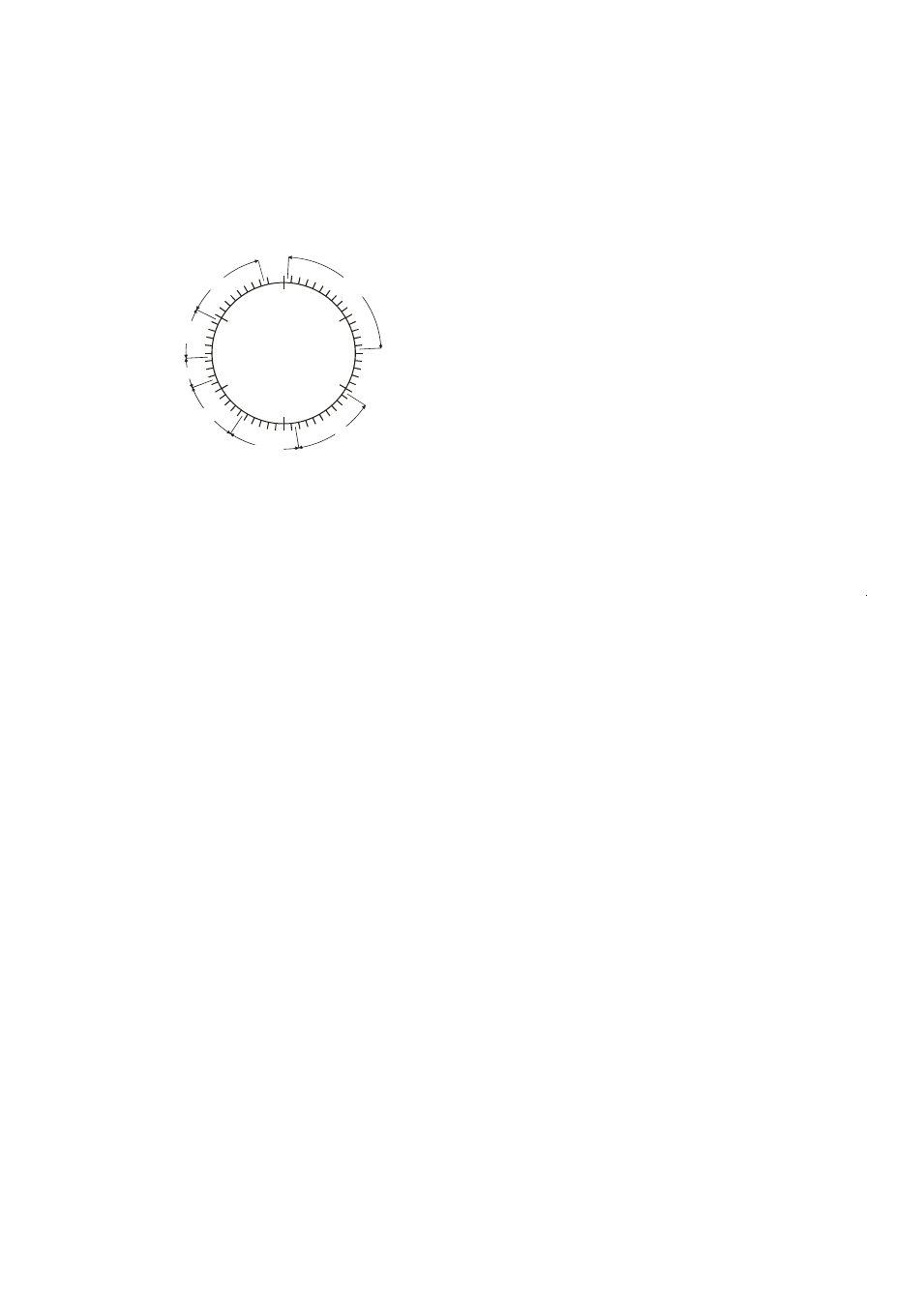

Winterzeitumschaltungen sowie die Schaltsekundenwarnung. Das Kodierschema ist
wie folgt:merzeit (MESZ)
0
10
20
30
40
50
R
M
1
4
2
1
20
10
8
4
2
1
P
2
2
0
1
0
8
4
2
1
2
4
8
10
1
2
4
8
10
2
0
4
0
8
0
P
3
A1
Z1
Z2
A2
S
1
2
4
8
1
0
2
0
4
0
P
1
Kodierung
nach Bedarf
Minute
Stunde
Kalendertag
Wochentag
Kalender-
monat
Kalenderjahr
M
Minutenmarke (0.1 s)
R
Aussendung über Reserveantenne
A1
Ankündigung Beginn/Ende der Sommerzeit
Z1, Z2
Zonenzeitbits
Z1, Z2 = 0, 1:
Standardzeit (MEZ)
Z1, Z2 = 1, 0:
Sommerzeit (MESZ)
A2
Ankündigung einer Schaltsekunde
S
Startbit der codierten Zeitinformation
P1, P2, P3
gerade Paritätsbits
Sekundenmarken mit einer Dauer von 0.1 sec entsprechen einer binären “0” und solche
mit 0.2 sec einer binären “1”. Die Information über die Uhrzeit und das Datum sowie
einige Parity- und Statusbits finden sich in den Sekundenmarken 17 bis 58 jeder Minute.
Durch das Fehlen der 59. Sekundenmarke wird die Minutenmarke angekündigt. Die
Zeitmarken sind mit TTL-Pegel (aktiv HIGH) an der Steckerleiste verfügbar.
Hardwareuhr
Auf der Karte befindet sich eine batteriegepufferte Hardwareuhr. Sie sorgt bei Span-
nungsausfall für das Weiterführen von Uhrzeit- und Datumsinformationen. Ein zusätzli-
ches RAM in dem Uhrenbaustein wird zur Speicherung wichtiger Systemparameter
genutzt.
TIME_SYN-Ausgang
Dieser über die Messerleiste verfügbare TTL-Ausgang schaltet auf logisch High, sobald
der Korrelationsempfänger DCF-synchron ist (Freilauf-LED aus). Er wird auf logisch
Low gesetzt, sobald die Funkuhr eine Stunde im Zustand des Freilaufs war. Der
TIME_SYN-Ausgang kann somit z.B. zur Auslösung eines Alarmes genutzt werden.
