Installation

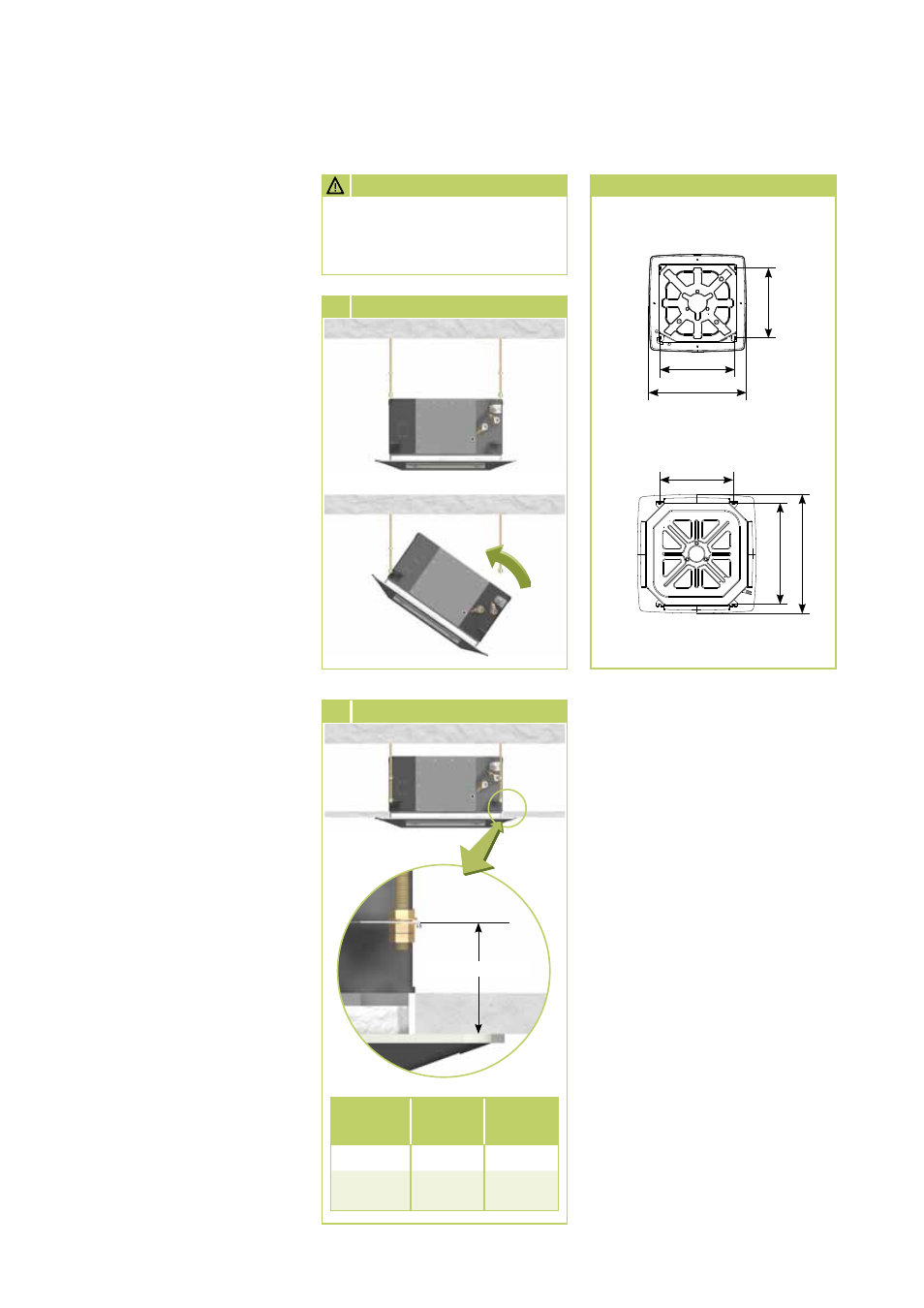

Geräteinstallation
Das Gerät wird an vier Gewin-
destangen mit der Abdeckung
nach unten, unter Beachtung des
Deckenrasters und eventueller
Einbauten, installiert.
1. Markieren Sie gemäß den
Abmessungen der eingesetzten
Deckenkassette die Befesti-
gungspunkte der Gewindestan-
gen an statisch zulässigen
Bauwerksteilen und oberhalb
der Zwischendecke.
2. Sollen Nebenraum- und
Frischluftanschlüsse eingebaut
werden, sind die erforderlichen
Anschlussstutzen vor der Ge-
rätemontage anzubauen.
(Siehe Abschnitt Nebenraum–
und Frischluftanschluss).
3. Setzen Sie das Gerät in die
Gewindestangen ein und brin-
gen Sie die Geräte durch die
untere Mutter in eine waage-
rechte Position (Bild 7).
Nur so ist der Ablauf des Kon-
densatwassers in die Auffang-
wanne gewährleistet.
4. Halten Sie dabei den Abstand
Maß A, wie in der Tabelle
unten angegeben, zwischen
Unterseite der Aufhängung
und Unterseite der Zwischen-
decke ein (Bild 8).
5. Schließen Sie, wie im weiteren
beschrieben, die Kältemittel-,
Elektro- und Kondensatleitung
an das Innengerät an.
6. Überprüfen Sie nochmals die
waagerechte Ausrichtung des
Gerätes.
7. Ziehen Sie zum Abschluss die
Gegenmutter an und montieren
die Abdeckung.
Die Installation darf nur durch
autorisiertes Fachpersonal
vorgenommen werden.
ACHTUNG
8 Gerät befestigen
Abstand A
Maße
in mm
DKT
21-4 bis
51-4
DKT
111-4
Abstand A 78 135
Geräteauf-
hängung
550 x 515 595 x 812
7 Gerät einhängen
Anschluss der
Mediumleitungen
■ Der bauseitige Anschluss der
Leitungen erfolgt an einer ab-
geschrägten Geräteseite.
■ Für Servicezwecke sind die
Anschlüsse mit Absperrventilen
auszurüsten und der Volumen-
strom mittels Strangregulierven-
tile einzustellen.
■ Zusätzliche automatische Ent-
lüftungsventile sind im Vor- und
Rücklauf, an der höchsten Stelle
der Installation, vorzusehen.
■ Die Mediumleitungen dürfen
keine statischen Belastungen
auf das Gerät ausüben.
■ Der Anschluss der Leitungen
darf keine thermische oder
mechanische Beanspruchung
auf das Gerät erzeugen.
Ggf. Leitung kühlen bzw.
mit dem zweiten Werkzeug
gegenhalten.
515
Angaben in mm
Geräteaufhängung
550
DKT 111-4
812
595
720
960
DKT 21-4 bis DKT 51-4
