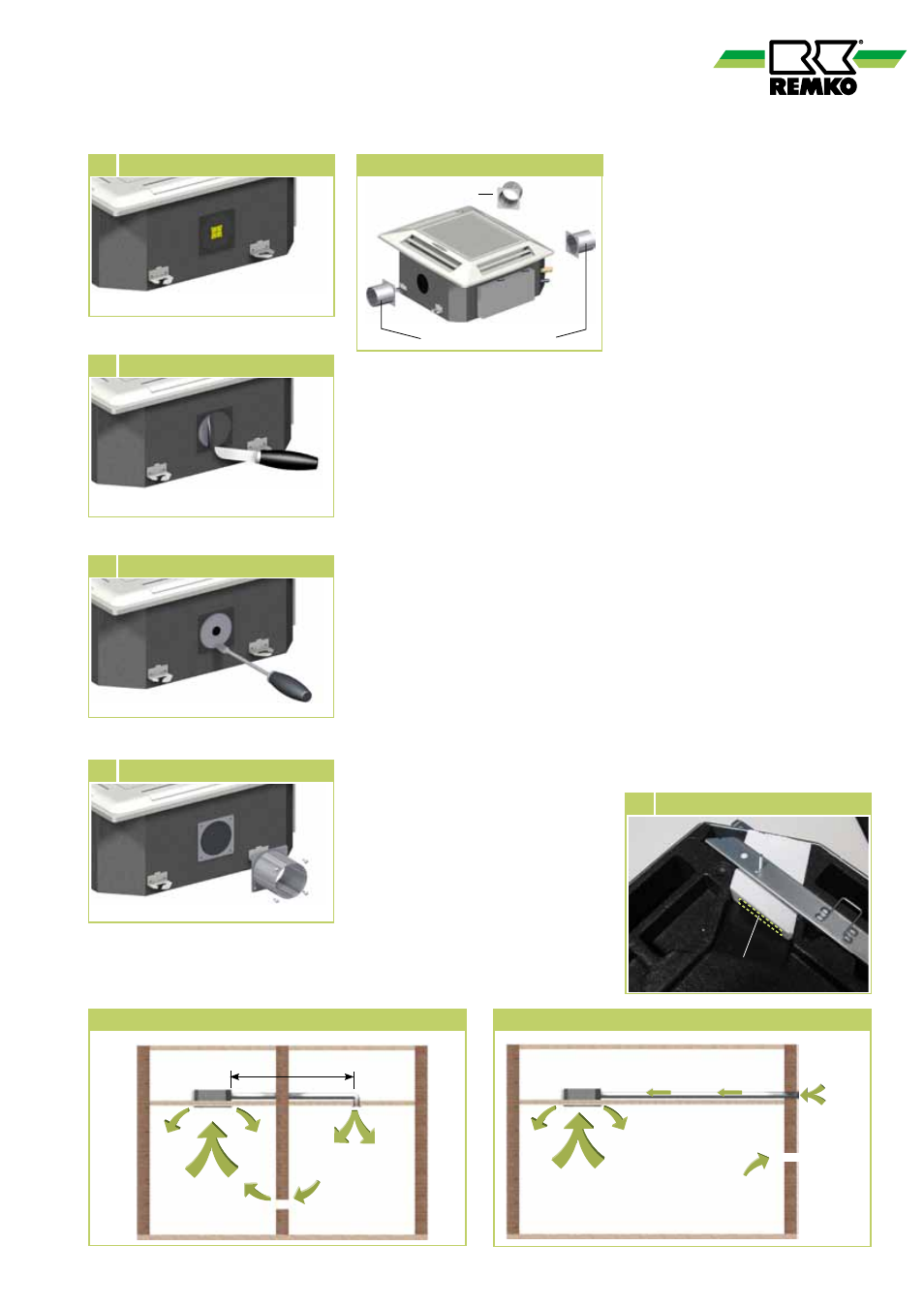

REMKO DKT 21-4 - Handbuch (Seite 15)

9 Anstanzung entfernen
10 Dämmung entfernen
11 Öffnung durchbrechen
12 Stutzen montieren
Nebenraum- und Frischluftanschluss
Frischluftanschluss
Nebenraumanschluss
Frischluftanschluss
Wie bereits beschrieben besteht
die Möglichkeit mit dem Innen-
gerät auch Frischluft (Außenluft),
zusätzlich zur Raumluft, anzusau-
gen und diese zu temperieren.
Diese Variante wird bevorzugt in
Räumen mit sich schnell verbrau-
chender Luft genutzt.
■ Für den Frischluftanschluss ist
ein Bundkragen NW 70 mm zu
montieren.
■ Der Anteil der Frischluft darf
nicht mehr als 10 % des Nenn-
luftvolumenstromes des Gerätes
betragen. Die Frischluftzufuhr
sollte durch den Einsatz eines
zusätzlichen, drehzahlgeregel-
ten Ventilators erfolgen.
■ Um das Eindringen von
Regenwasser zu verhindern,
darf die Luft am Außenluftein-
tritt mit einer Geschwindigkeit
von maximal 2,5 m/s über
einen Staubfilter angesaugt
werden.
■ Für den Anschluss des Venti-
lators ist eine bauseitig zu
erstellende, separat abzu-
sichernde Elektroinstallation
erforderlich.
Nebenraumanschluss
Das Gerät bietet die Möglichkeit,
einen Nebenraum über ein Kanal-
system, z. B. in einer abgehängten
Decke, mitzukühlen.
Dafür müssen folgende Vorausset-
zungen erfüllt sein:
■ Die Kühlleistung des Innenge-
rätes muss für die Kühlung der
beiden Räume ausreichend sein.
■ Zwischen den beiden Räumen
muss eine Öffnung geschaffen
werden, die eine Luftzirkulation
zwischen den beiden Räumen
zulässt.
■ Eine maximale Rohrlänge von
7 m darf nicht überschritten
werden.
■ Um den Transport der Luft in
den Nebenraum zu gewährlei-
sten, sind 1 bzw. 2 der 4 Aus-
trittsöffnungen der Abdeckung
zu verschließen. Kleben Sie
dazu einen schwarzen, einseitig
klebenden Gewebestreifen auf
die zu verschließenden Öff-
nungen. Der Streifen muss der
Beanspruchung durch den Luft-
strom dauerhaft standhalten.
Frischluftanschluss
Außenluft-
eintritt
Innen Außen
13 Frischlufteinlass
Frischlufteinlass
Nebenraumanschluss
max. 7 m
Nebenraum Hauptraum
15
