Die Geräte werden in einer
stabilen Transportverpackung
geliefert. Überprüfen Sie bitte die
Geräte sofort bei der Anlieferung
und vermerken Sie eventuelle
Schäden oder fehlende Teile auf
dem Lieferschein und informieren
Sie den Spediteur und Ihren
Vertragspartner.
Für spätere Reklamationen kann
keine Gewährleistung übernom-
men werden.
Transport und
Verpackung
Das Gerät ist für ein 4-Leiter-
System konzipiert. Das System
besitzt 2 Mediumrohre (Leiter:
Vor- und Rücklauf) zum Kühlen
mit kaltem Medium und 2 Medi-
umrohre zum Heizen mit warmem
Medium.
Das Kühlregister im Innengerät
gibt im Kühlbetrieb die Wärme aus
der Raumluft an das Betriebs- Das separate Heizregister gibt im
Heizbetrieb die Wärme des
Betriebsmediums an die Raumluft
ab. Eine Umwälzpumpe transpor-
tiert das abgekühlte Medium zu
einem Heizkessel der das Medium
erneut erwärmt. Das erwärmte
Betriebsmedium wird in dem
Umwälzkreislauf dem Innengerät
erneut zugeführt. medium ab. Eine Umwälzpumpe
transportiert das erwärmte Medi-
um zu einem Kaltwasser-Erzeuger,
der dem Medium die Wärme in
einem Verdampfer entzieht und
über einen Kältekreis an die Au-
ßenluft wieder abgibt.
Das abgekühlte Betriebsmedium
wird in dem Umwälzkreislauf dem
Innengerät erneut zugeführt.

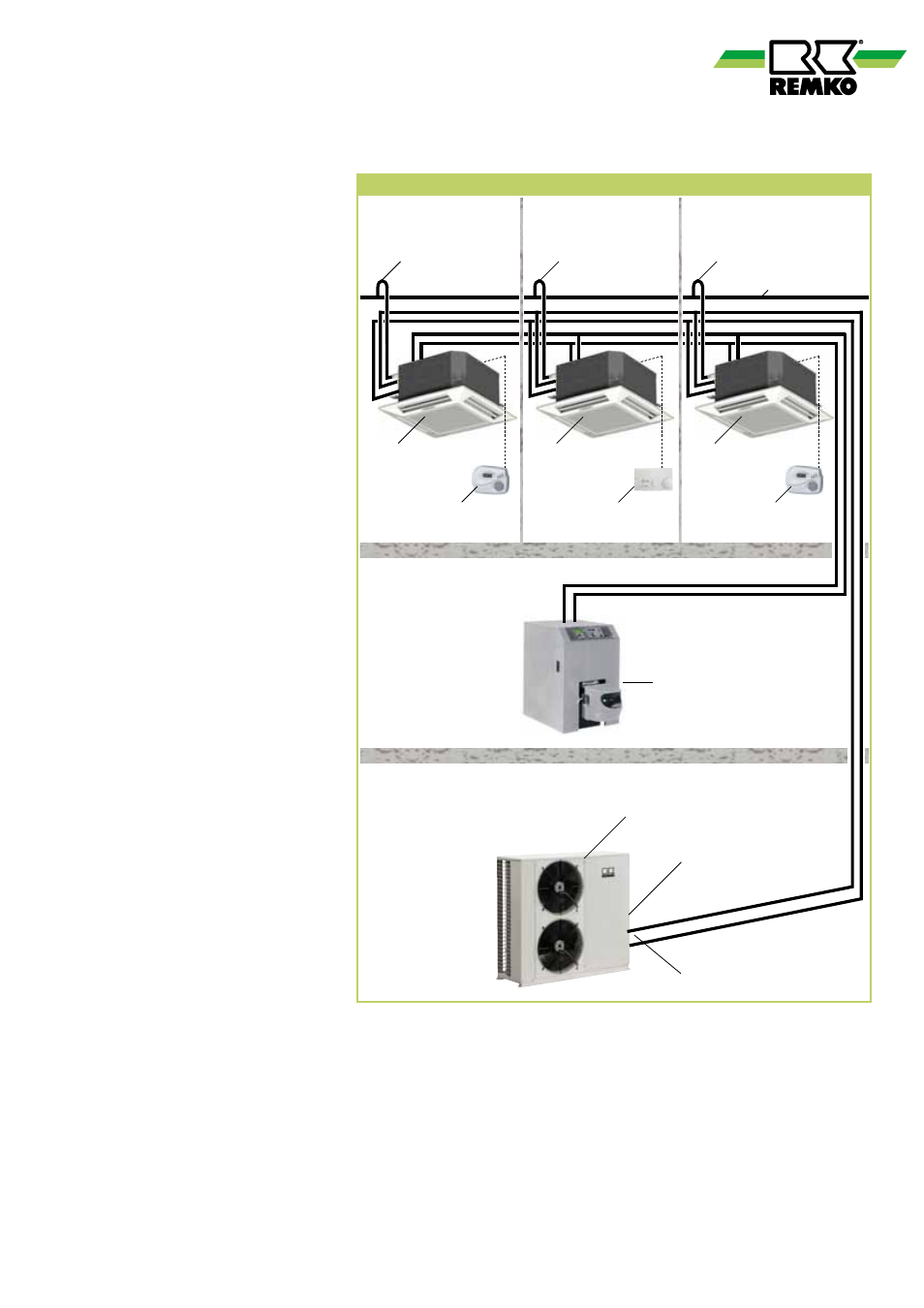

Systemaufbau
Kaltwasser-Erzeuger
Systemaufbau
Mediumeintritt
Mediumaustritt
Innenbereich 1
Außenbereich
Innenbereich 2 Innenbereich 3
Kaltwasser-
Abnehmer
Kaltwasser-
Abnehmer
Kaltwasser-
Abnehmer
Kondensatleitung Kondensatleitung Kondensatleitung
Kondensat-Sammelleitung
Heizungsraum
Heizkessel
Bestimmungsgemäße
Verwendung
Die Geräte sind je nach Ausfüh-
rung und Ausrüstung ausschließ-
lich als Kaltwasser-Abnehmer zum
Abkühlen bzw. Erwärmen innen-
liegender Räume mit dem Be-
triebsmediums Wasser oder einem
Wasser-Glykolgemisch innerhalb
eines geschlossenen Mediumkrei-
ses vorgesehen.
Eine andere oder darüber hinaus-
gehende Benutzung gilt als nicht
bestimmungsgemäß. Für hieraus
resultierende Schäden haftet der
Hersteller/Lieferant nicht. Das Risi-
ko trägt allein der Anwender.
Zur bestimmungsgemäße Verwen-
dung gehören auch das Beachten
der Bedienungs- und Installations-
anweisung und die Einhaltung der
Wartungsbedingungen.
Raumtemperatur-
Regelung
Raumtemperatur-
Regelung
Raumtemperatur-
Regelung
