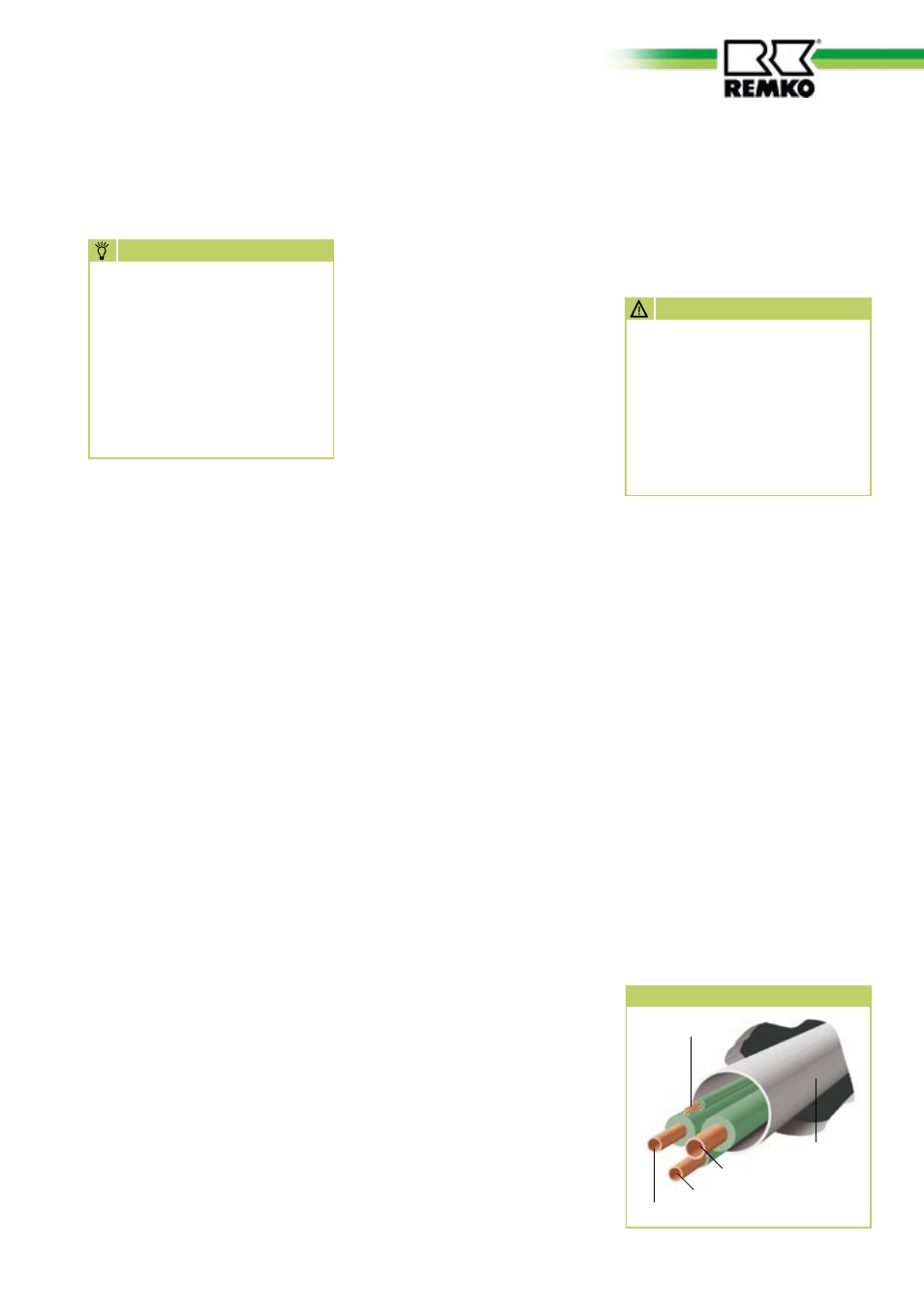

Leitungen im Wanddurchbruch
Steuerleitung
Kondensatleitung
Einspritzleitung
Saugleitung
PVC-Rohr
Montageanweisung für das Fachpersonal
■
Bringen Sie das Gerät in der
Originalverpackung so nah
wie möglich an den
Montageort. Sie vermeiden
so Transportschäden.
■
Kontrollieren Sie den Verpa-
ckungsinhalt auf Vollständigkeit
und das Gerät auf sichtbare
Transportschäden.
Melden Sie eventuelle Mängel
umgehend Ihrem Vertrags-
partner und der Spedition.
■
Heben Sie das Gerät an den
Ecken und nicht an den
Kältemittel- oder
Kondensatanschlüssen an.
■
Die Kältemittelleitungen
(Einspritz- und Saugleitung),
Ventile und die Verbindungen
sind dampfdiffusionsdicht
zu isolieren. Gegebenfalls ist
auch die Kondensatleitung
zu isolieren.
■
Wählen Sie einen Montageort,
der einen freien Lufteintritt und
-austritt gewährleistet. (Siehe
Abschnitt „Mindestfreiräume“).
■
Installieren Sie das Gerät nicht
in unmittelbarer Nähe von
Geräten mit intensiver
Wärmestrahlung.
Die Montage in der Nähe von
Wärmestrahlungen reduziert
die Geräteleistung.
■
Öffnen Sie die Absperrventile
der Kältemittelleitungen erst
nach Beendigung der
kompletten Installation.
■
Schotten Sie offene Kälte-
mittelleitungen gegen den
Eintritt von Feuchtigkeit
durch geeignete Kappen,
bzw. Klebebänder ab und
knicken oder drücken Sie nie
die Kältemittelleitungen ein.
■
Vermeiden Sie unnötige
Biegungen. Sie minimieren so
den Druckverlust in den Kälte-
mittelleitungen und gewährlei-
sten den freien Rückfluß
des Kompressoröls.
■
Treffen Sie besondere Vor-
kehrungen bezüglich der
Ölrückführung, wenn das
Außenteil oberhalb des
Innengerätes angeordnet ist.
(Siehe Abschnitt Ölrück-
führungsmaßnahmen).
■
Überschreitet die einfache
Länge der Kältemittelleitung
5 Meter, ist Kältemittel
hinzuzufügen.
Die Menge des zusätzlichen
Kältemittels entnehmen Sie
bitte dem Kapitel
„Kältemittel hinzufügen“.
■
Verwenden Sie ausschließlich
die im Lieferumfang
enthaltenen Überwurfmuttern
der Kältemittelleitungen und
entfernen diese erst kurz vor
dem Verbinden mit den
Kältemittelleitungen.
■
Führen Sie alle elektrischen
Anschlüsse nach den gültigen
DIN- und VDE Bestimmungen
durch.
■
Befestigen Sie elektrische
Leitungen stets ordnungsgemäß
in den Elektroklemmen.
Es könnte sonst zu Bränden
kommen.
wanddurchbrüche
■
Es muß ein Wanddurchbruch
von mind. 70 mm Durchmesser
und 10 mm Gefälle von
Innen nach Außen je
Innengerät erstellt werden.
■
Wir empfehlen, das Loch Innen
auszupolstern oder z. B. mit
einem PVC-Rohr auszukleiden,
um Beschädigungen an den
Leitungen zu vermeiden.
■
Nach erfolgter Montage ist
der Wanddurchbruch bauseitig
mit geeigneter Dichtmasse zu
verschließen.
Verwenden Sie keine zement-
oder kalkhaltigen Stoffe!
wichtige Hinweise vor der
Installation
Kennzeichnen Sie die Kälte-
mittelleitungen (Einspritz- und
Saugleitung) sowie die zuge-
hörige elektrische Steuerlei-
tung jedes Innengerätes mit
einem Buchstaben. Schließen
Sie die Leitungen nur an die
Anschlüsse an, die zueinander
gehören.
HINwEIS HINwEIS
Achten Sie unbedingt auf die
Zugehörigkeit der Elektro- und
Kältemittelleitungen!
Die Anschlüsse der einzelnen
Kreise dürfen untereinander
nicht vertauscht werden.
Eine Verwechslung kann fatale
Folgen haben!
ACHTUNG
