Gerätebeschreibung

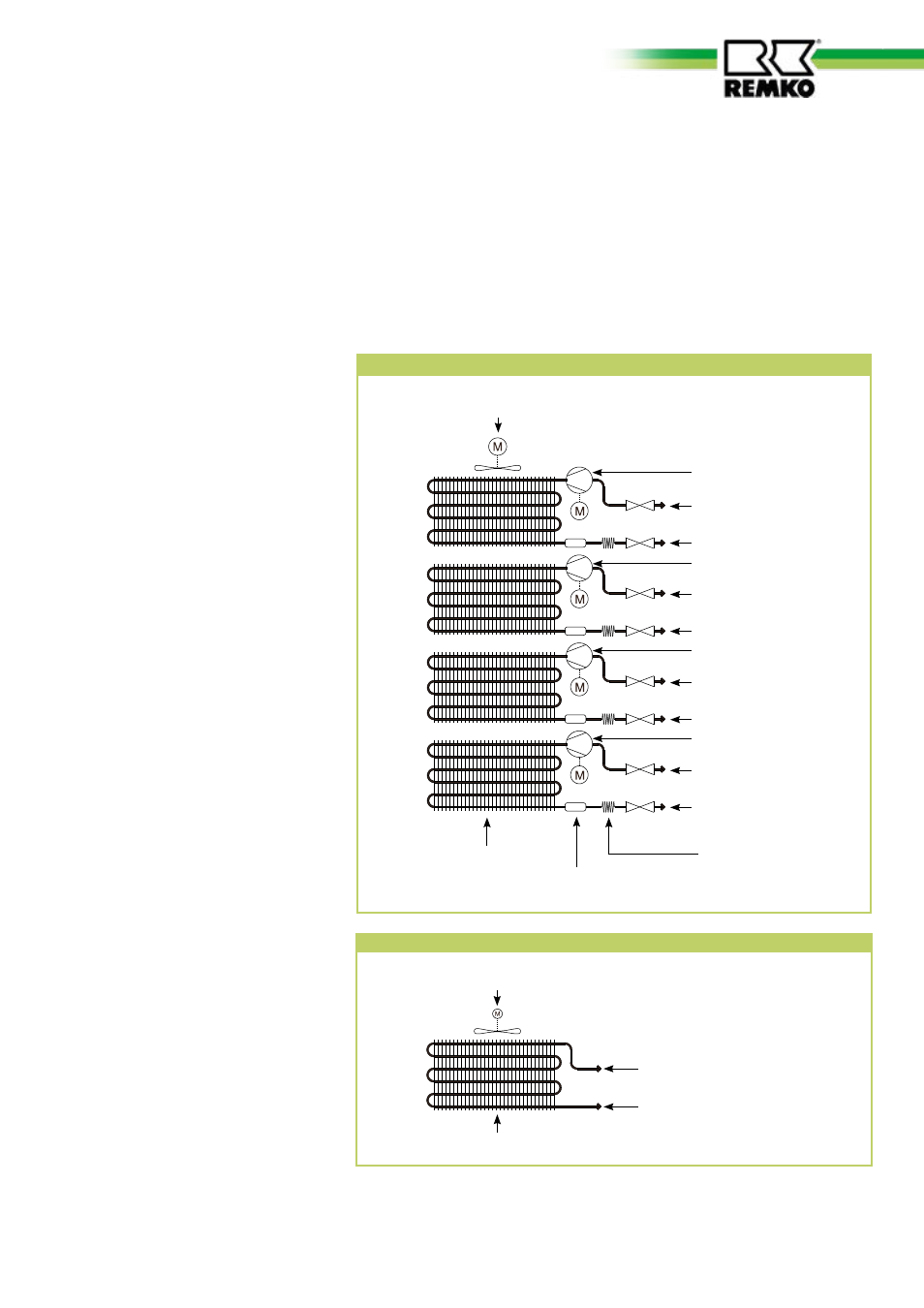

Schema Kältekreis / Außenteil
Schema Kältekreis / Innengerät
Die Raumklimageräte REMKO GD
228 - 435 verfügen über ein
REMKO GD 228 AT Außenteil
sowie über zwei, drei oder vier
Innengeräte GD...IT.
Das Außenteil dient im Kühlbetrieb
zur Abgabe der vom Innengerät
aus dem zu kühlenden Raum
entnommenen Wärme an die
Außenluft.
Das Außenteil ist im Außenbereich
oder unter Beachtung bestimmter
Erfordernisse in Innenbereichen
montierbar. Das Innengerät ist
im Innenbereich für den oberen
Wandbereich konzipiert.
Die Bedienung erfolgt über eine
Infrarot-Fernbedienung.
Das Außenteil besteht aus zwei
(Kreis A,B), drei (Kreis A,B,C) oder
vier (Kreis A,B,C,D) Kältekreisen
mit jeweils einem Kompressor,
einem Lamellenverflüssiger, einem
Drosselorgan und ein bzw. zwei
Verflüssigerventilatoren.
Die Ansteuerung der einzelnen
Kältekreise des Außenteiles erfolgt
über die Regelung der Innen-
geräte. Zum Gerätebetrieb bei
niedrigen Außentemperaturen
befindet sich eine thermische
Kondensatordruckregelung als
Winterregelung zur Drehzahl-
steuerung des Verflüssiger-
ventilators im Außenteil.
Das Innengerät besteht aus
Lamellenverdampfer, Verdampfer-
ventilator, Regelung und
Kondensatwanne.
Als Zubehör sind Winter-
regelungen, Bodenkonsolen,
Wandkonsolen, Kältemittellei-
tungen und Kondensatpumpen
erhältlich.
Kompressor A
Anschlußventil
Saugleitung A
Anschlußventil
Einspritzleitung A
Kompressor B
Anschlußventil
Saugleitung B
Anschlußventil
Einspritzleitung B
Kompressor C
Anschlußventil
Saugleitung C
Anschlußventil
Einspritzleitung C
Kompressor D
Anschlußventil
Saugleitung D
Anschlußventil
Einspritzleitung D
Verflüssigerventilator
Verflüssiger 1-
Filtertrockner 1-
Drosselorgan
Kapillarrohr 1-
Verdamperventilator
Verdampfer
Anschluß Saugleitung
Anschluß Einspritzleitung
Die Geräte werden in einer
stabilen Transportverpackung
geliefert. Überprüfen Sie bitte die
Geräte sofort bei der Anlieferung
und vermerken Sie eventuelle
Schäden oder fehlende Teile auf
Transport und
Verpackung
dem Lieferschein und informieren
Sie den Spediteur und Ihren
Vertragspartner.
Für spätere Reklamationen kann
keine Gewährleistung übernom-
men werden.
