Warmluft

Kalte

Frischluft

Licht-

schacht

Außenteil

Warmluft

Licht-

schacht

zusätzlicher

Ventilator

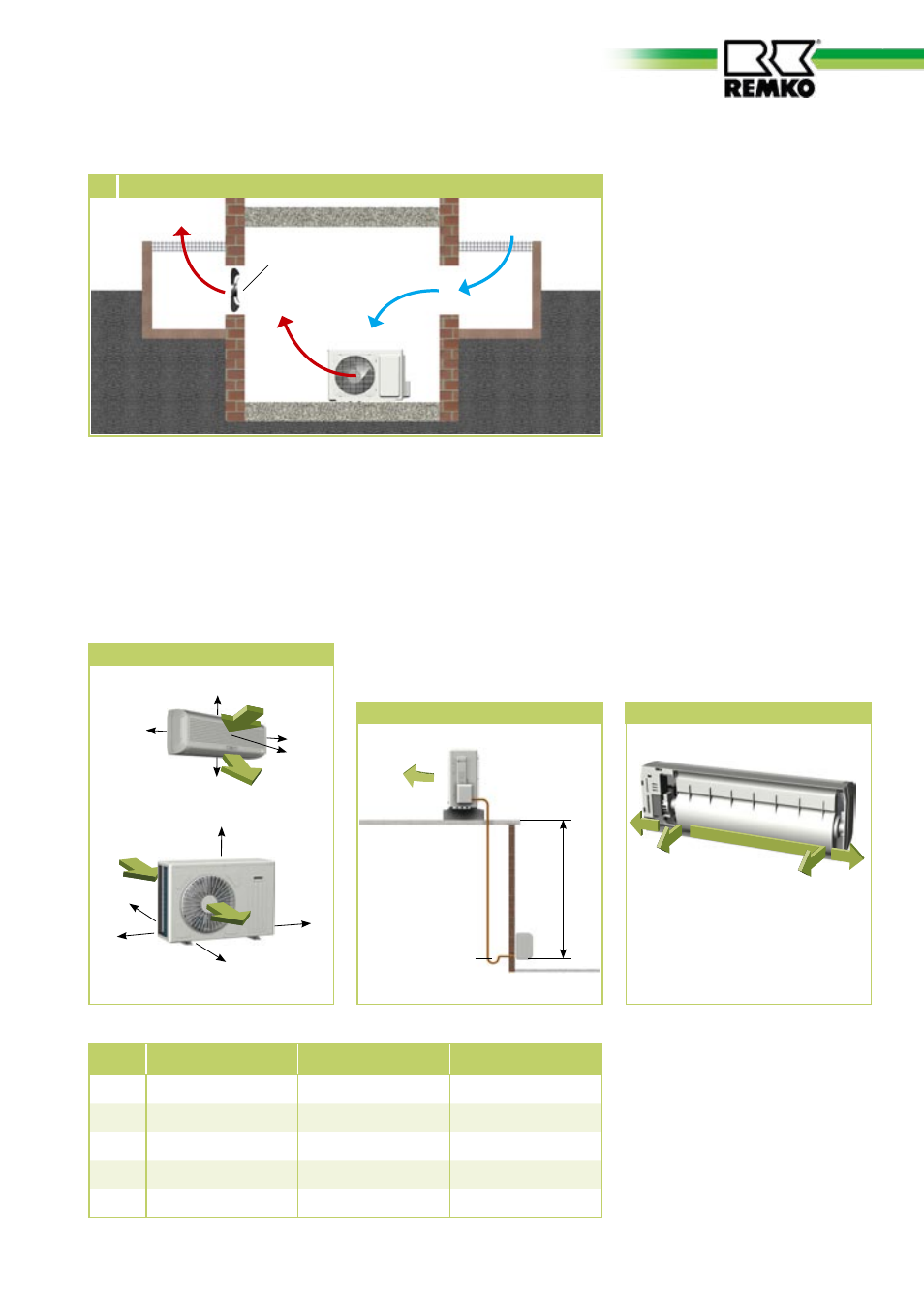

 Aufstellung im Gebäudeinneren

Mindestfreiräume

Die Mindestfreiräume sind zum
einen für Wartungs- und
Reparaturarbeiten und zum
anderen für die optimale Luftver-
teilung vorzusehen.

GD 228 / 235

GD 328 / 335

GD 428 / 435

A

200 mm

200 mm

200 mm

B

500 mm

500 mm

600 mm

C

200 mm

200 mm

270 mm

D

1300 mm

1500 mm

1500 mm

E

500 mm

500 mm

500 mm

Ölrückführungsmaßnahmen

Wird das Außenteil auf einem
höheren Niveau als das Innenge-
rät angeordnet, sind geeignete
Ölrückführungsmaßnahmen zu
treffen. Dies erfolgt in der Regel
durch die Herstellung eines
Ölhebebogen, der je 2,5 steigende
Meter zu installieren ist.

Ölrückführungsmaßnahmen

Außenteil

Ölhebebogen in

der Saugleitung

zum Außenteil

1 x je 2,5

steigende Meter

Radius:

50 mm

max. 10 m

Innengerät

Mindestfreiräume

E

C

B

A

D

Luftaustritt

Lufteintritt

200

120

1500

120

120

Anschlußvarianten des
Innengerätes

Die folgenden Anschlußvarianten
für die Kältemittel-,
Kondensat- und Steuerleitungen
können genutzt werden.

Montage der wandhalterung

Die Wandhalterung der Geräte
muß mit geeigneten Schrauben
und Dübeln befestigt werden.

Anschlußvarianten

1 Abgang auf der Wand rechts
2 Abgang durch die Wand rechts
3 Abgang durch die Wand links
4 Abgang auf der Wand links

1

2

3

4

Alle Angaben in mm

Lufteintritt

Luftaustritt
