Installation
HINwEIS HINwEIS
Die Installation darf nur durch
autorisiertes Fachpersonal
vorgenommen werden..
Geräteinstallation
Das Innengerät wird über die
Wandhalterung, unter Beachtung
der im unteren Bereich befind-
lichen Luftaustrittsseite, befestigt.
1. Markieren Sie gemäß den
Abmessungen der Wandhalte-
rung die Befestigungspunkte an
statisch zulässigen
Bauwerksteilen.
2. Entfernen Sie ggf. die Aus-
brechöffnung des Gehäuses.
3. Schließen Sie, wie im weiteren
beschrieben, die Kältemittel-,
Elektro- und Kondensatleitung
an das Innengerät an.
4. Hängen Sie das Innengerät
leicht nach hinten gekippt in
die Wandhalterung ein und
drücken dann mit der Unter-
seite das Gerät gegen die
Halterung. (Bild 3)
5. Überprüfen Sie nochmals die
waagerechte Ausrichtung des
Gerätes.
Die folgenden Anweisungen
beschreiben die Installation des
Kältekreises und die Montage von
Innengerät und Außenteil.
1. Entnehmen Sie die erforder-
lichen Rohrquerschnitte
bitte der Tabelle „Technische
Daten“.
Anschluß der
Kältemittelleitungen
Der bauseitige Anschluß der
Kältemittelleitungen erfolgt auf
der Rückseite der Geräte.
Gegebenfalls ist an den Innen-
geräten eine Reduzierung, bzw.
Erweiterung zu installieren. Diese
Verschraubungen liegen dem
Innengerät als Beipack
serienmäßig bei. Nach erfolgter
Montage sind die Verbindungen
dampfdiffusionsdicht zu isolieren.
Die Geräte sind werkseitig mit
einer Füllung aus getrockne-
tem Stickstoff zur Dichtigkeits-
kontrolle versehen worden.
Der unter Druck stehende
Stickstoff entweicht beim
Lösen der Überwurfmuttern.
ACHTUNG ACHTUNG
2. Installieren Sie das Innengerät
und schließen Sie die Kälte-
mittelleitung entsprechend der
Bedienungsanleitung des
Innengerätes an.
3. Beachten Sie bei der Montage
die Biegeradien der Kältemit-
telleitungen und biegen Sie nie
eine Stelle des Rohres zweimal.
Versprödung und Rißgefahr
können die Folge sein.
4. Verlegen Sie die Kältemittellei-
tungen vom Innengerät zum
Außenteil. Achten Sie auf eine
ausreichende Befestigung und
treffen Sie ggf. Maßnahmen zur
Ölrückführung!
5. Installieren Sie das Außenteil
mit der Wand- bzw. Boden-
konsole an statisch zulässige
Gebäudeteile (Installations-
anweisungen der Konsolen
beachten).
6. Stellen Sie sicher, dass kein Kör-
perschall auf Teile des Gebäu-
des übertragen wird.
Körperschallübertragungen
werden durch Schwingungs-
dämpfer reduziert!
7. Entfernen Sie die werksseitigen
Schutzkappen sowie die Über-
wurfmuttern der Absperrven-
tilanschlüsse und verwenden
diese zur weiteren Montage.

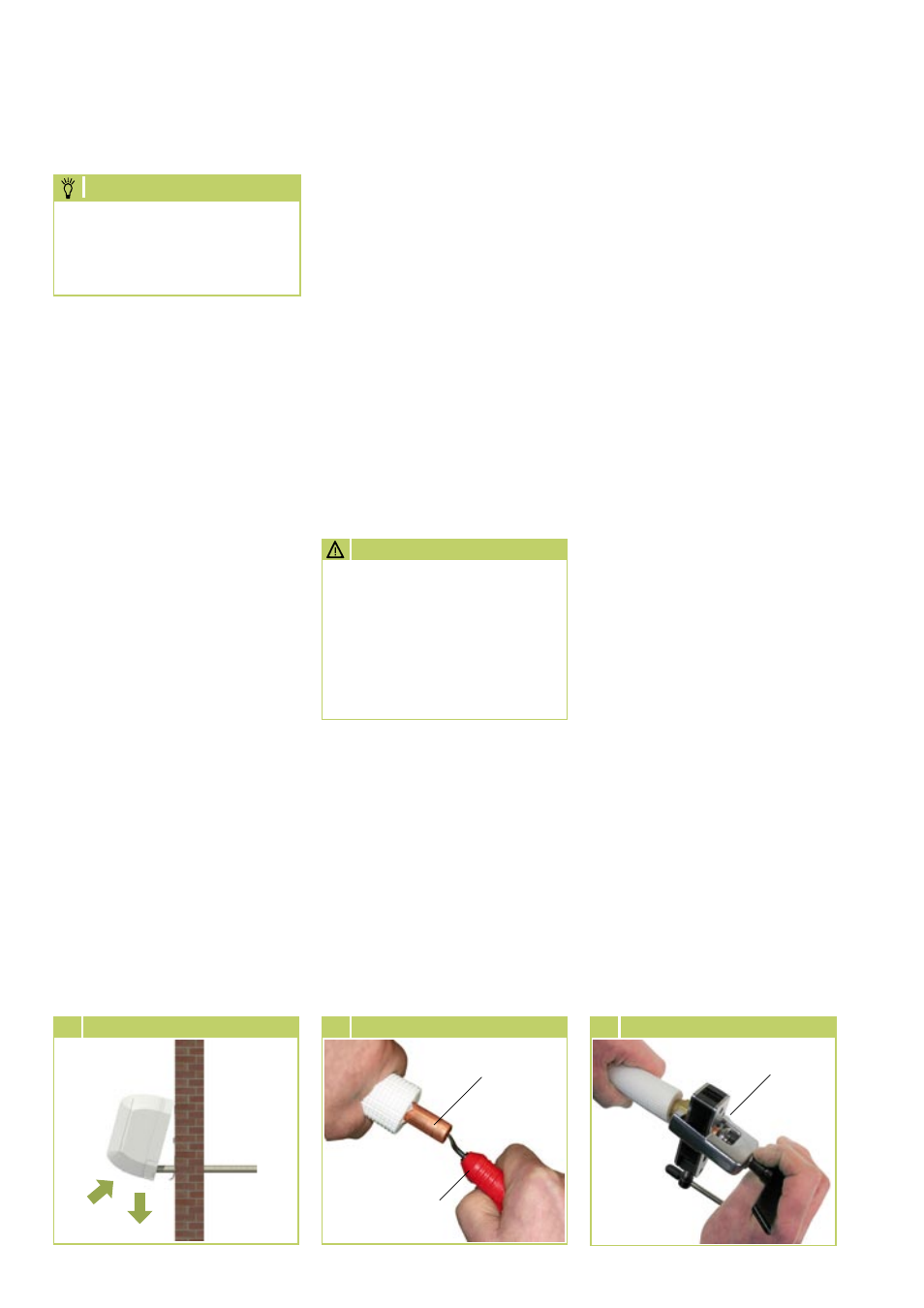

 Einhängen
Kältemittelleitung
Entgrater
 Entgraten der Kältemittelleitung
Bördelwerkzeug
 Bördeln der Kältemittelleitung
