16

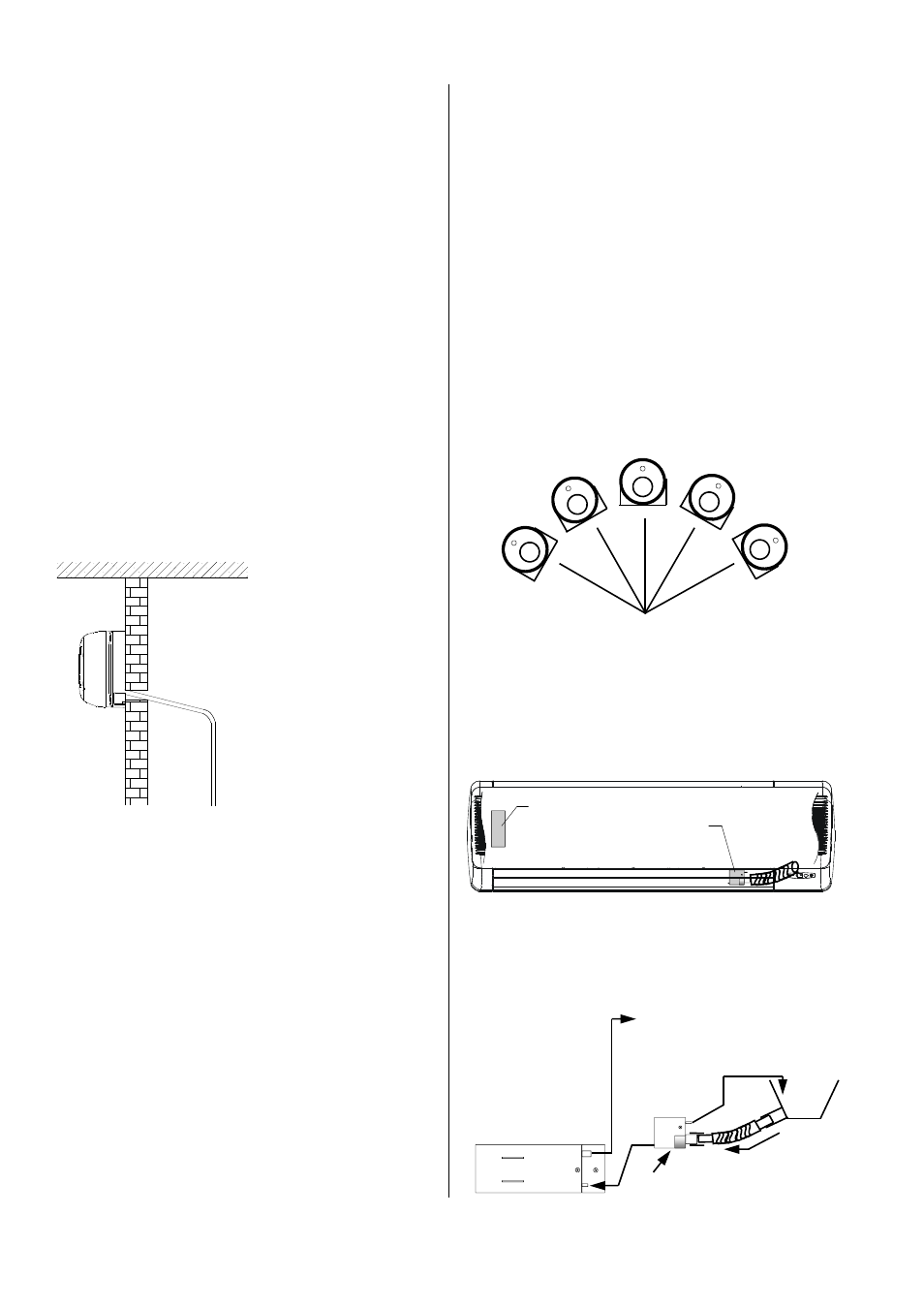

13. Kondensat Anschluss
Aufgrund der Taupunktunterschreitung am Verdampfer
kommt es wahrend des Kühlbetriebes zu Schwitzwas-
serbildung (Kondensat). Die Auffangwanne des Innen-
teils ist mit einem Kondensatschlauch versehen. Dieser
benötigt ein Gefälle um das Kondensat sicher ableiten
zu können.
Allgemeine Hinweise
Der Kondensatablauf wird in der Regel zusammen
mit den Kältemittelleitungen verlegt.
Falls durch bauliche Gegebenheiten eine abwei-
chende Führung des Kondensatschlauchs erforder-
lich wird, kann dieser auch auf den zuvor beschrie-
benen anderen Abgangsvarianten heraus geführt
werden.
Falls das Kondensat in eine Abwasserleitung geführt
wird, sehen Sie bitte eine siphonartige Schlauchfüh-
rung als Geruchsverschluss vor.
Achten Sie auf ein ausreichendes Gefälle zum Ab-
fluss (mindestens 2 %).
Beim Gerätebetrieb unter 0 °C Außentemperatur ist
auf eine frostsichere Verlegung zu achten.
Der im Lieferumfang
enthaltene Kondensat-
Ablaufschlauch kann mit
handelsüblichen Schläu-
chen von 17 mm Innen-
ø verlängert werden.
In jedem Fall sind geeig-
nete Schlauchschellen
zu verwenden.
Nach erfolgter Verle-
gung muss der freie
Kondensatabfluss über-
prüft werden.
13.1. Einsatz einer Kondensatpumpe
Die als Zubehör mit der EDV-Nr. 1613167 erhältliche
Kondensatpumpe fördert das im Innenteil anfallende
Kondensat, auch im steigenden Betrieb, zu ungünstig
gelegenen Abläufen.
Allgemeine Hinweise:
Die Pumpe kann innerhalb des Gerätes installiert
werden. Achten Sie dennoch darauf, dass das Ge-
häuse vor einem direkten Kontakt mit dem Konden-
sat geschützt ist.
Überprüfen Sie die Betriebs- und Netzspannung auf
Übereinstimmung.
Schließen Sie die Pumpe fest an die Steuerleitung
an und verwenden den Alarmkontakt zur Abschal-
tung des Außenteils.
Öffnen Sie nicht das Gehäuse der Pumpe.
13.2. Installation der Kondensatpumpe
Die Pumpe besteht aus 2 Komponenten:
dem Reservoir mit Sensor sowie
der eigentlichen Pumpe.
Reservoir
Das Reservoir dient zum Vorhalten von Wasser und
Einschalten der Pumpe. Sie besitzt einen elektroni-
schen Sensor, der eine Achsdrehung bis 60° erlaubt.
Oberhalb des Zulaufes befindet sich ein kleiner Über-
lauf, der mit einem Schlauch zurück zur Tropfwanne ge-
leitet werden kann. Die im Lieferumfang enthaltene Me-
talldrahtklammer dient zur Schlauchbefestigung.
Das Reservoir wird direkt mit dem Anschluss der Kon-
densattropfwanne des Innenteils mittels des braunen
Schlauches ( 20 mm Ø ) verbunden.
Mögliche Montagelagen:
Drehung der Achse um bis zu 60°
Pumpe
Eine Befestigung der Pumpe wird durch die mit-
gelieferten, selbstklebenden Klettbänder auf der, von
vorne gesehen, linken Geräteseite erreicht.
Reservoir und Pumpe werden mit einem Schlauch
(3 mm innen Ø) und mit der Sensorleitung (steckbare
Leitung vom Reservoir) verbunden.
Kondensatablauf
Tropfwanne
Pumpe
Reservoir
Überlauf
Pumpe
Reser-
