10. Installationsanweisung
für das Fachpersonal
10.1 Wichtige Hinweise vor der Installation
Kontrollieren Sie den Verpackungsinhalt auf Vollstän-
digkeit und die Geräte auf sichtbare Transportschä-
den. Mängel werden umgehend Ihrem Vertragspart-
ner und der Spedition gemeldet, sowie auf dem Lie-
ferschein vermerkt.
Bringen Sie das Gerät in der Originalverpackung so
nah wie möglich an den Montageort, um Transport-
schäden zu vermeiden.
Wählen Sie einen Montageort, der ein freien Luftan-
saug und -ausblas gewährleistet. Mindestfreiräume
des Innengerätes sind auf der Ober und Unterseite
120 mm .
Planen Sie die Verlegung der Kondensatwasserlei-
tung. Besonderem Augenmerk sollte bei horizontaler
Verlegung dem Gefälle gewidmet werden.
Vor der Installation sind die elektrischen Anschluss-
werte und die Daten auf dem Typenschild auf Über-
einstimmung zu überprüfen.
Entfernen Sie die Schutzkappen der Geräteanschlüs-
se erst kurz vor dem Verbinden mit den Kältemittel-
rohren.
Die Netzversorgung wird nur an das Außenteil ange-
schlossen. Die Steuerleitungen zum Innengerät soll-
ten zusammen mit den Kältemittelleitungen verlegt
werden.
Alle elektrischen Anschlüsse sind nach den gültigen
DIN-VDE Bestimmungen durchzuführen.
Für eine zügige Montage ist auf das in Kapitel 10.4
dargestellte Installationsdiagramm Bezug zu nehmen.
Innen- und Außenteile der REMKO-Klimageräte sind
technisch aufeinander abgestimmt. Bei Verwendung
fremder Komponenten erlischt der Garantieanspruch.
Bei der Installation und Wartung von Klimaanlagen
können Gefahren durch hohe Drücke und elektrische
Spannung entstehen.
Während des Gerätebetriebes können einige Bautei-
le des Kältemittelkreislaufes Temperaturen über 70 °
C erreichen. Bei abmontierten Abdeckungen ist des-
halb erhöhte Vorsicht geboten.
Die Kältemittelrohre dürfen nicht geknickt oder einge-
drückt werden. Schotten Sie die Rohre auch gegen
den Eintritt von Feuchtigkeit durch geeignete Kap-
pen, bzw. Klebebänder ab.
Unnötige Biegungen sind zu vermeiden, um den
Druckverlust der Kältemittelleitungen zu minimieren
und den Rückfluss des Verdichteröls zu gewährleis-
ten. Bei Anordnungen des Außenteiles oberhalb des
Innenteils sind besondere Vorkehrungen bezüglich
der Ölrückführung zu treffen.
Installieren Sie das Außen- und Innengerät nicht in
unmittelbarer Nähe von Geräten mit intensiver Wär-
meeinstrahlung (z.B. Glasreflektionsflächen oder
Leuchten).
10.2 Wanddurchbrüche
Um die Verbindung zwischen Innen- und Außengerät
herstellen zu können sind Wanddurchführungen unver-
meidbar. Folgende Punkte sind zu beachten:
Für die Verbindungsleitungen zum Außenteil muss
je Innengerät bauseits ein Loch von mind. 70 mm
Durchmesser geschaffen werden.
Das Loch muß von Innen nach Außen ein Gefälle
von mindestens 10 mm aufweisen.
Überprüfen Sie im Vorfeld, ob im Bereich der Wand-
durchführung
sich keine Versorgungsleitungen
(Wasser etc.) befinden.
Um Beschädigungen an den Leitungen zu vermei-
den, empfehlen wir das Loch innen auszupolstern
oder z.B. mit einem PVC-Rohr auszukleiden.
Nach erfolgter Montage ist der Wanddurchbruch
bauseits mit geeigneter Dichtmasse zu verschließen.
Verwenden Sie keine zement- oder kalkhaltigen
Stoffe!
10.3. Sicherheitsabstände

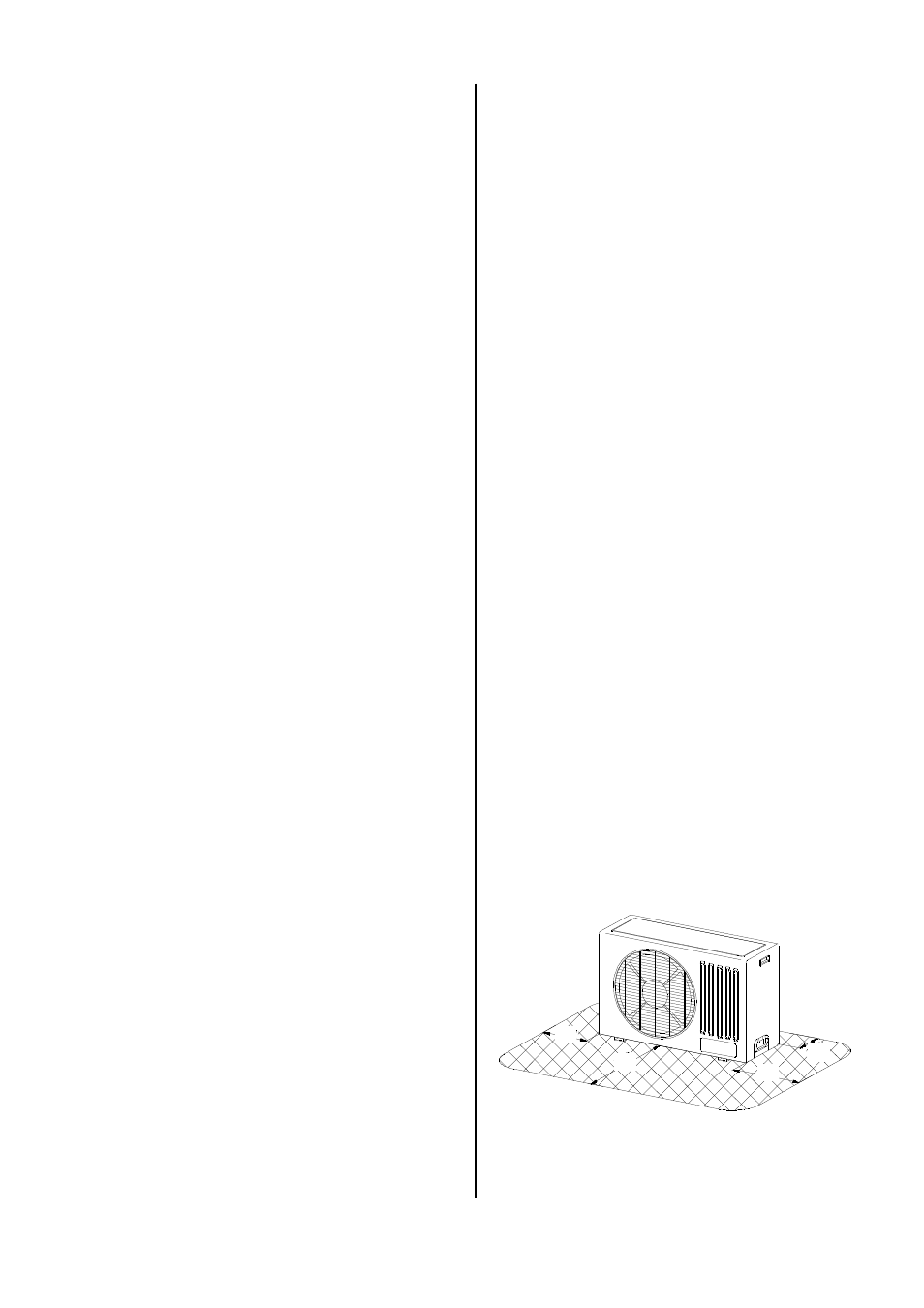

In der folgenden Abbildung sind Mindestabstände für
einen störungsfreien Betrieb angegeben.
Die Luftein- und Austritte dürfen nicht durch Möbel,
Gardinen o.ä. behindert werden.
Achten Sie auf ordnungsgemäß befestigte Elektro-
klemmanschlüsse.
Achten Sie darauf, dass die gesamte Kältemittellei-
tung, einschließlich der Verbinder und Ventile
diffusionsdicht wärmegedämmt sind.
Die Kondensatleitung muss mit mindestens 2 %
Gefälle verlegt werden. Wird die Leitung mit der Ab-
wasserleitung verbunden, ist ein Geruchsverschluss
vorzusehen, dessen Oberkante die gleiche Höhe der
Unterkante des Innenteils nicht überschreiten darf.
Diese Schutzzonen dienen zum ungehinderten Ansau-
gen und Ausblasen der Luft, um ausreichenden Platz
für Wartung und Reparaturen zu gewährleisten und
zum Schutz des Gerätes vor Beschädigungen.
A
B
C
D
A = 200 mm
B = 700 mm
C = 400 mm
D = 100 mm
