15

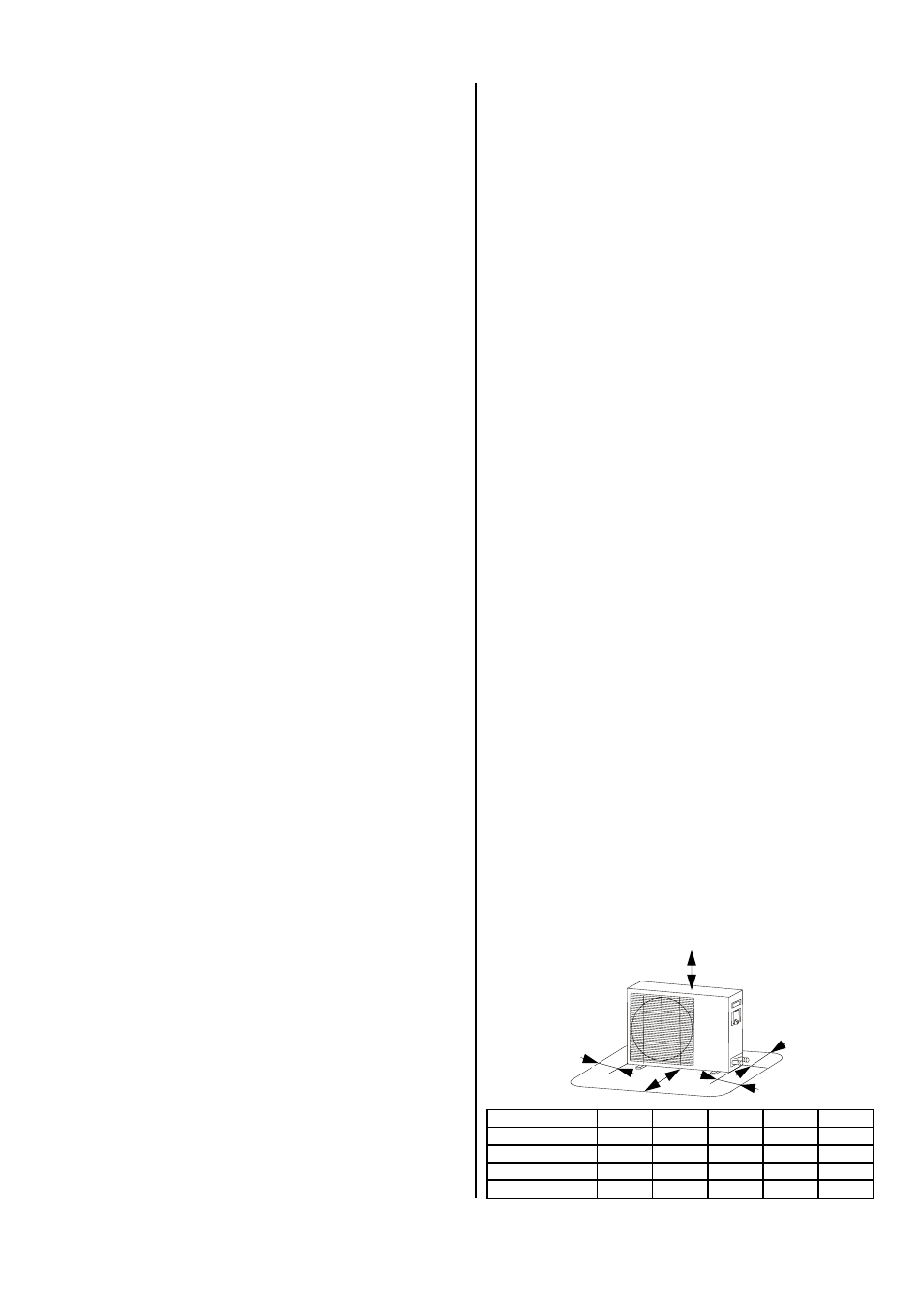

Mindestfreiräume

In der folgenden Abbildung sind die Mindestabstände für
einen störungsfreien Betrieb des Außenteiles angegeben.

A

B

C

D

E

RKS 327 H AT

200

900

300

100

200

RKS 335 H AT

200

900

300

100

200

RKS 350 H AT

200

1200

300

150

400

RKS 371 H AT

300

1500

300

150

600

A

B

E

C

D

Montageanweisung für das
Fachpersonal

Wichtige Hinweise vor der Installation

◊

Verwenden Sie ausschließlich die im Lieferumfang
enthaltenen Überwurfmuttern der Kältemittelleitungen
Andere Bauteile können die Gewinde beschädigen.

◊

Die Geräte sind nur bedingt für den Einsatz in EDV-
Räumen geeignet, da der Wiederanlauf nach Strom-
ausfall nicht bzw. nur bei bestimmten Einstellungen
gewährleistet ist.

◊

Die gerätespezifische, maximale Leitungslänge der
Kältemittelleitung beträgt 10 bzw. 15 Meter, bei einer
maximalen Höhendifferenz von 5 bzw. 8 Meter.

◊

Kontrollieren Sie den Verpackungsinhalt auf Voll-
ständigkeit und die Geräte auf sichtbare Transport-
schäden und melden Sie Mängel umgehend Ihrem
Vertragspartner und der Spedition.
Spätere Reklamationen können nicht anerkannt wer-
den.

◊

Bringen Sie die Geräte in der Originalverpackung so
nah wie möglich an den Montageort, um Transport-
schäden zu vermeiden.

◊

Installieren Sie das Außenteil und das Innengerät
nicht in unmittelbarer Nähe von Objekten mit intensiver
Wärmeeinstrahlung.
Glasreflektionsflächen, Leuchten usw.

◊

Die Kondensatleitung muß mit mindestens 2 %
Gefälle verlegt werden. Wird die Leitung mit der Ab-
wasserleitung verbunden, ist ein Geruchsverschluß
vorzusehen, dessen Oberkante die Höhe der Unter-
kante des Innengerätes nicht überschreiten darf.

◊

Vor der Installation sind die elektrischen Anschluß-
werte mit den Daten auf dem Typenschild auf Über-
einstimmung zu prüfen.

◊

Entfernen Sie die Schutzkappen der Gerätean-
schlüsse erst kurz vor dem Verbinden mit den Kälte-
mittelleitungen.

◊

Alle elektrischen Anschlüsse sind nach den gültigen
Bestimmungen durchzuführen.

◊

Die Stromversorgung wird nur am Innengerät ange-
schlossen. Die gerätespezifischen Verbindungs–
und Sensorleitungen zum Außenteil sollten zusam-
men mit den Kältemittelleitungen verlegt werden.

◊

Das Innengerät und das Außenteil der Raumklima-
geräte von REMKO sind technisch aufeinander ab-
gestimmt.
Bei Verwendung fremder Komponenten erlischt der
Anspruch auf Gewährleistung.

◊

Bei der Installation und Wartung von Klimaanlagen
können Gefahren durch hohe Drücke und elektri-
sche Spannung entstehen.

◊

Während des Gerätebetriebes können einige Bauteile
des Kältemittelkreislaufes Temperaturen von über
70 °C erreichen.

Bei demontierten Abdeckungen ist deshalb erhöhte
Vorsicht geboten.

◊

Die Ein- und Austrittsöffnungen der Luft dürfen nicht
durch Möbel, Gardinen o. ä. behindert werden.

◊

Die Kältemittelrohre dürfen nicht geknickt oder ein-
gedrückt werden. Schotten Sie offene Kältemittelrohre
gegen den Eintritt von Feuchtigkeit durch geeignete
Kappen, bzw. Klebebänder ab.

◊

Vermeiden Sie unnötige Biegungen, um den Druck-
verlust in den Kältemittelleitungen zu minimieren
und den störungsfreien Rückfluß des Verdichteröls
zu gewährleisten.

◊

Bei Anordnungen des Außenteiles oberhalb des Innen-
gerätes sind besondere Vorkehrungen (Ölhebebögen)
bezüglich der Ölrückführung zu treffen.

◊

Wählen Sie einen Montageort, der einen freien Luft-
ansaug und -ausblas gewährleistet. Die Mindestfrei-
räume entnehmen Sie bitte der folgenden Abbil-
dung.

◊

Achten Sie auf die ordnungsgemäße Befestigung
der Elektroleitungen in den Klemmen.

◊

Achten Sie darauf, daß die gesamten Kältemittellei-
tungen, einschließlich der Verbinder und Ventile,
diffusionsdicht wärmegedämmt sind.

Wanddurchbrüche

Um die Verbindungen zwischen Innengerät und Außen-
teil herstellen zu können, sind Wanddurchführungen
unvermeidbar. Beachten Sie die folgenden Punkte:

◊

Für die Verbindungsleitungen zum Außenteil muß
bauseits ein Durchbruch von mind. 70 mm Durch-
messer geschaffen werden.

◊

Der Durchbruch muß von Innen nach Außen ein Ge-
fälle von mindestens 10 mm aufweisen.

◊

Stellen Sie vor Beginn der Arbeit sicher, daß sich im
Bereich des Wanddurchbruches keine Versorgungs-
leitungen (Wasser etc.) befinden.

◊

Wir empfehlen, das Loch innen auszupolstern oder
z. B. mit einem PVC-Rohr auszukleiden, um Be-
schädigungen an den Leitungen zu vermeiden.

◊

Nach erfolgter Montage ist der Wanddurchbruch
bauseits mit geeigneter Dichtmasse zu verschließen.
Verwenden Sie keine zement- oder kalkhaltigen Stoffe!
