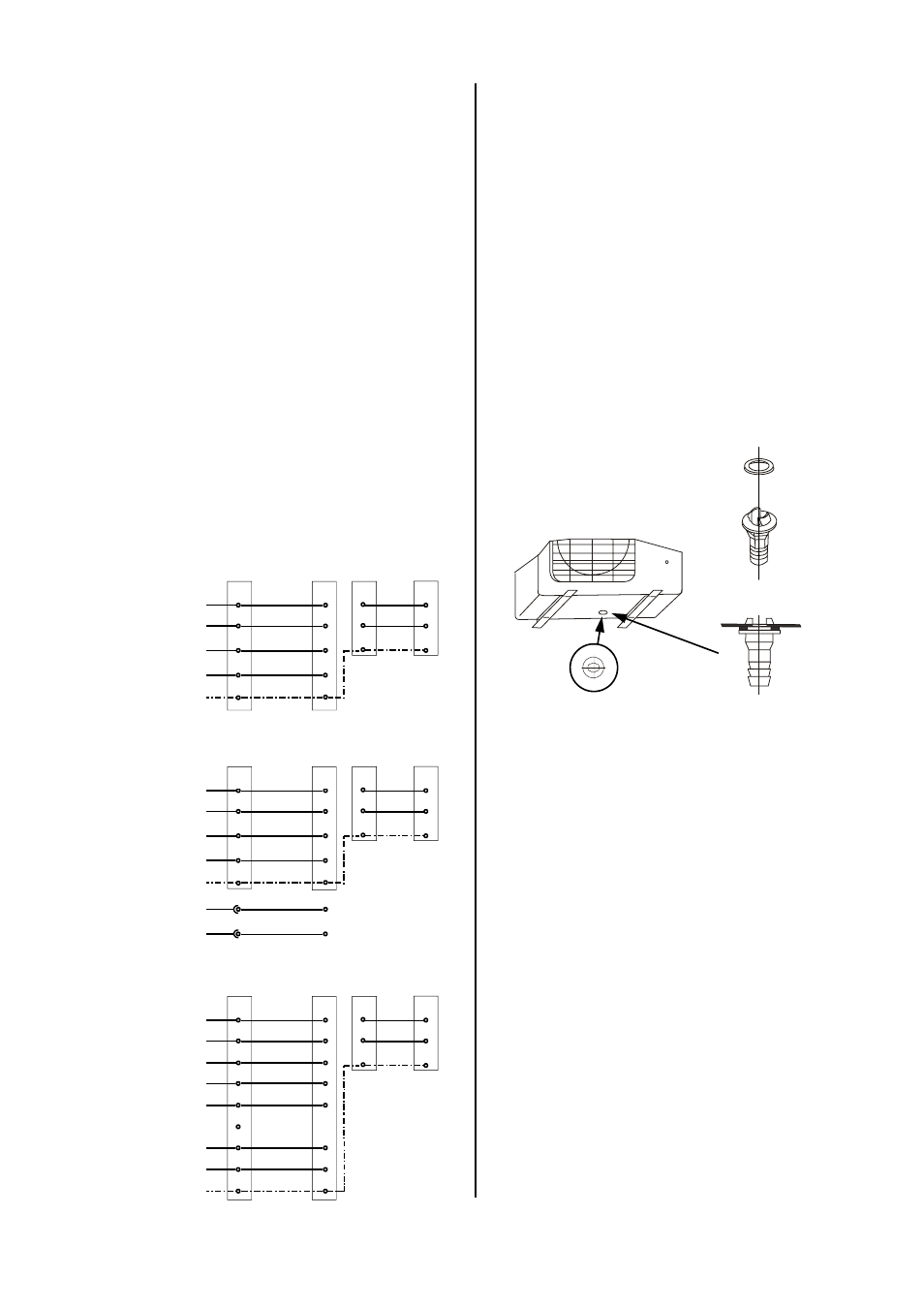

REMKO RKS 371 H - Handbuch (Seite 21)

21
Elektrisches
Anschlußschema
RKS 327 H und RKS 335 H
Außenteil
Verdichteransteuerung
Neutralleiter
Zum Umkehrventil
Schutzleiter
1
N(2)
3
Zum Verflüssigerlüfter
PE
4
N
L
PE
N
L
PE
Netzzuleitung Innengerät
1
N(2)
3
230 V~,
50 Hz,
L1/N/PE
PE
4
RKS 350 H
Außenteil
Verdichteransteuerung
Neutralleiter
Zum Umkehrventil
Schutzleiter
1
N(2)
3
Zum Verflüssigerlüfter
PE
4
N
L
PE
N
L
PE
Netzzuleitung Innengerät
1
N(2)
3
230 V~,
50 Hz,
L1/N/PE
PE
4
Sensorleitung zum AT
Sensorleitung zum AT
Stecker
Stecker
RKS 371 H
Außenleiter
Neutralleiter
Zum Umkehrventil
N
L
PE
N
L
PE
Netzzuleitung Innengerät
230 V~,
50 Hz,
L1/N/PE
Zum Verflüssigerlüfter
Schutzleiter
Zum Verdichterschütz
Anschluß des Außenteiles
Die Anschlüsse des Außenteiles befinden sich innerhalb
des Gerätes, oberhalb der Anschlußventile. Zum
Anschluß der Leitungen gehen Sie folgendermaßen
vor:
1. Entfernen Sie die Abdeckung der Klemmleiste auf
der rechten Seite des Außenteiles.
2. Führen Sie die Leitungen durch die Zugentlastung.
3. Schließen Sie die bauseits verlegten Verbindungslei-
tungen der Geräte wie in den folgenden Abbildungen
dargestellt, an das Außenteil und das Innengerät an.
4. Verbinden Sie zusätzlich bei dem Gerät RKS 350 H
die Sensorleitung mit den entsprechenden Gegen-
stücken an Außenteil und Innengerät.
5. Verankern Sie die Steuerleitungen in den Zugentlas-
tungen und setzen Sie die Abdeckung der Klemm-
leiste wieder ein.
Kondensat
Kondensatablauf am Außenteil
Aufgrund der Taupunktunterschreitung kommt es wäh-
rend des Heizbetriebes am Lamellentauscher des Au-
ßenteiles zur Bildung von Schwitzwasser (Kondensat).
Die untere Gehäuseverkleidung des Außenteiles ist als
Auffangwanne ausgebildet. Unterhalb des Verflüssigers
bzw. im Zentrum der Wanne ist der im Lieferumfang be-
findliche Kondensatanschluß mittels der Dichtung ein-
zusetzen.
Wird das Gerät in frostgefährdeten Bereichen als Heiz-
gerät eingesetzt, ist die untere Gehäuseverkleidung
bauseits frostfrei zu halten, um ein permanentes Ablaufen
des Kondensates zu gewährleisten.
Kondensatablauf am Innengerät
Aufgrund der Taupunktunterschreitung kommt es wäh-
rend des Kühlbetriebes am Lamellentauscher des In-
nengerätes zur Bildung von Schwitzwasser (Kondensat).
Die Auffangwanne der Innengeräte sind mit einem Kon-
densatschlauch versehen. Dieser Schlauch benötigt ein
Gefälle, um das Kondensat sicher ableiten zu können.
Kondensatschlauch am Außenteil
Eine Ableitung über weitere Strecken kann durch einen
bauseitigen Kondensatschlauch erfolgen.
Beachten Sie vor der Verlegung des Kondensatschlau-
ches unbedingt die folgenden Hinweise:
◊ Achten Sie auf ausreichendes Gefälle zum Abfluß.
Mindestens 2 %.
◊ Bei einem Gerätebetrieb unter 0 °C Außentemperatur
ist auf eine frostsichere Verlegung zu achten.
Ggf. ist eine Rohrbegleitheizung vorzusehen.
◊ Verwenden Sie in jedem Fall geeignete Schlauch-
schellen.
◊ Nach erfolgter Verlegung muß der freie Ablauf des
Kondensats überprüft werden.
1. Legen Sie die Dichtung auf
den Schlauchstutzen.
2. Drücken Sie den Stutzen in
die vorgesehene Öffnung.
Dichtung
Stutzen
Erstellter
Anschluß
Montage des Kondensatanschlußes
