17

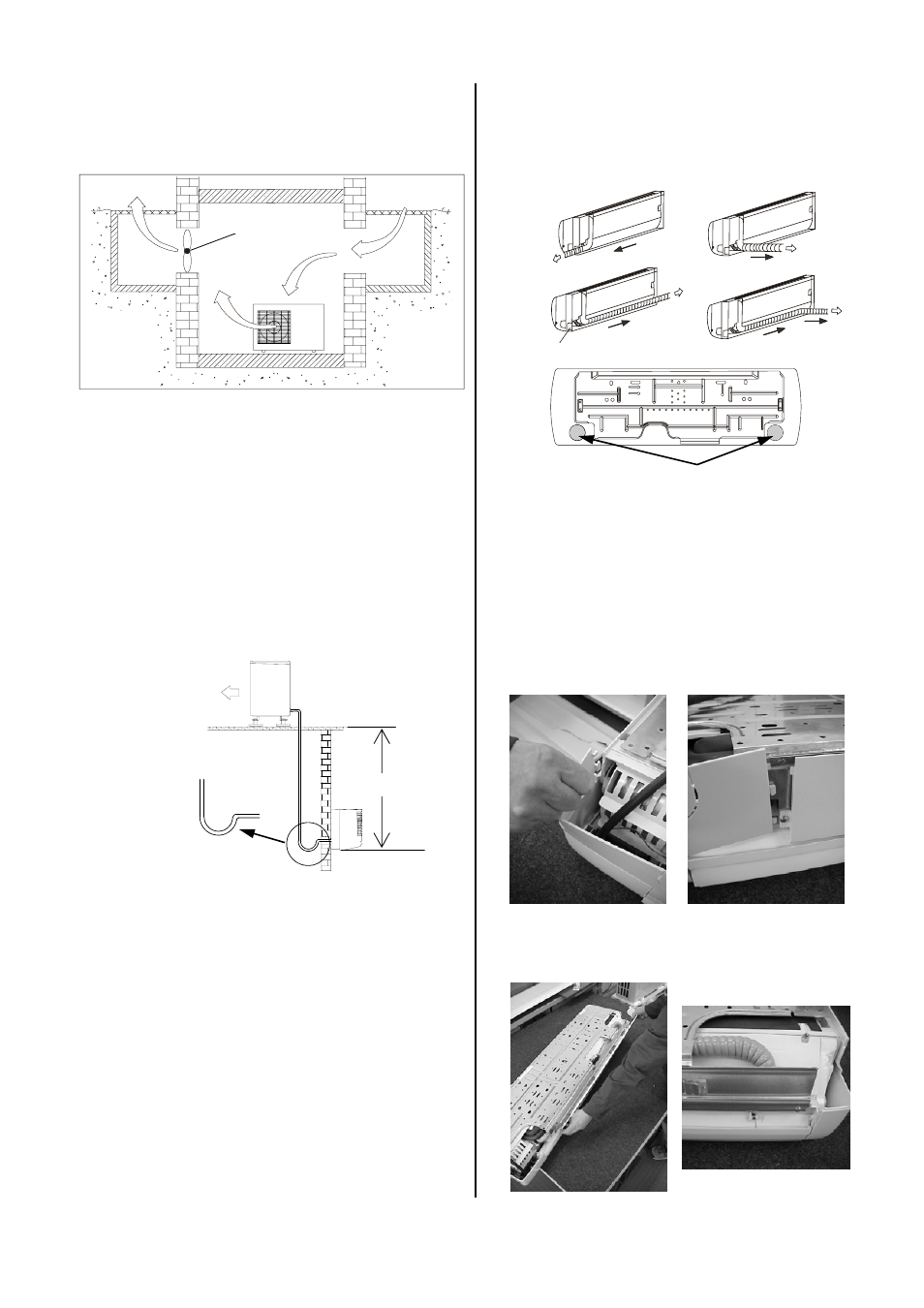

Montage des Innengerätes

Beachten Sie vor der Montage des Innengerätes unbe-
dingt die folgenden Hinweise:

Montieren Sie das Innengerät so, daß die erforderli-
chen Mindestabstände eingehalten werden.

Montieren Sie das Innengerät so, daß ein ungehin-
derter Kondensatwasserabfluß und ein freier Luftan-
saug und Luftausblas ständig gewährleistet ist.

Das Innengerät wird mittels einer Wandhalterung
montiert.

Die Wandhalterung wird mit Schrauben und für die
Wand geeigneten Dübeln, befestigt.

Die Befestigungsmaße der einzelnen Gerätetypen
entnehmen Sie bitte dem Kapitel „Abmessungen“.

Ölrückführungsmaßnahmen

Wird das Außenteil auf einem höheren Niveau als das
Innengerät angeordnet, sind geeignete Ölrückführungs-
maßnahmen zu treffen.
Dieses erfolgt in der Regel durch die Herstellung eines
Ölhebebogen, der je 2,5 steigende Meter zu installieren
ist.

Licht-
schacht

zusätzlicher

Ventilator

Außenteil

Warmluft

Licht-

schacht

Warmluft

Kalte
Frischluft

Beispiel für Variante 2 und 4

Demontage der Wandhalterung

Um die Wandhalterung montieren zu können sind Teile
der Gehäuseverkleidung des Innengerätes zu demon-
tieren.

1. Legen Sie das Innengerät mit der Rückseite nach

oben auf eine weiche Unterlage.

2. Ziehen Sie die linke Verkleidungsblende aus den

Führungsschlitzen.

3. Entfernen Sie auf die gleiche Weise die rechte Ver-

kleidungsblende aus den Führungsschlitzen.

Beachten Sie bitte vor der Montage die möglichen
Abgangsvarianten (1 bis 4) für Kältemittelleitungen,
Kondensatschläuche und Steuerleitungen.

◊ Sorgen Sie im Kühlbetrieb für eine ausreichende

Wärmeabfuhr, wenn das Außenteil im Keller, auf
dem Dachboden, in Nebenräumen oder Hallen auf-
gestellt wird.

◊ Installieren Sie dazu einen zusätzlichen Ventilator,

der über den gleichen Luftvolumenstrom des im
Raum aufzustellenden Außenteiles verfügt und der
eventuelle Druckverluste in Luftkanälen kompensieren
kann.

Radius:
50 mm

Außenteil

max. 5, bzw.

8 m

Innengerät

Ölhebebogen in der Saug-
leitung zum Außenteil
1x je 2,5 steigende Meter

Variante 1

Variante 3

Variante 2

Variante 4
