20
Vor allen Arbeiten am Gerät muß die Spannungs-
versorgung unterbrochen und gegen Wiederein-
schalten gesichert werden!
Elektrischer Anschluß
Bei allen Geräten muß die Netzversorgung an den In-
nengeräten installiert werden. Die Absicherung der An-
lage erfolgt laut den technischen Daten und den örtli-
chen Gegebenheiten.
Für die Aufstellung und Inbetriebnahme sind die örtlich
bedingten Einsatzrichtlinien, sowie die Vorschriften der
örtlichen Energieversorgungsunternehmen zu beachten.
Anschluß des Innengerätes
Zum Anschluß der Leitungen gehen Sie folgenderma-
ßen vor:
1. Öffnen Sie die Abdeckung des Anschlußraumes am
Innengerät.
2. Verbinden Sie die Netzanschlußleitung des Innenge-
rätes mit der Spannungsversorgung.
3. Schließen Sie die bauseitigen Verbindungsleitun-
gen, wie im folgenden beschrieben, an die
Anschlußklemmen des Innengerätes an.
4. Verlegen Sie die bauseitigen Verbindungsleitungen
zum Außenteil.
Hinweise zum elektrischen Anschluß
Bei allen Raumklimageräten sind innerhalb der Innen-
geräte Anschlußklemmen für den Netzanschluß und die
bauseitig zu stellende Verbindungsleitung vorgesehen.
Die Netzanschlußleitung ist bei allen Geräten bereits
fest im Innengerät verdrahtet. Ist die Länge der vorhan-
denen Netzanschlußleitung nicht ausreichend, ersetzen
Sie diese unter Berücksichtigung der erforderliche
Querschnitte und Klemmanschlüsse.
Bei den Geräten RKS 350 H ist zusätzlich die im Liefer-
umfang befindliche Sensorleitung zu verlegen. Muß eine
größere Distanz als 10 m überbrückt werden, ist die Lei-
tung bauseits zu verlängern!
Beachten Sie, bevor Sie mit dem Anschluß beginnen,
die folgenden Hinweise:
◊ Elektroinstallationen dürfen nur von autorisiertem
Fachpersonal gemäß den einschlägigen Bestimmun-
gen ausgeführt werden.
◊ Ein allpoliger Hauptschalter ist bauseits in der Zulei-
tung, in der Nähe des Innenteiles, zu installieren.
Wir empfehlen, einen Haupt- bzw. Reparaturschalter
einzusetzen.
◊ Die Stromversorgung des Außenteiles erfolgt vom
Innengerät über die Verbindungsleitung.
◊ Der Querschnitt der Stromversorgung richtet sich
nach den baulichen Gegebenheiten und der
Anschlußleistung der Geräte.
◊ Folgenden Kombinationen der bauseitig zu stellen-
den Verbindungsleitung sind möglich:
RKS 327 H bis RKS 350 H
Eine 3 adrige und eine 2 adrige Verbindungsleitung
oder eine 5 adrige Verbindungsleitung.
RKS 371 H
Eine 3 adrige und eine 6 adrige Verbindungsleitung.
◊ Unter Umständen empfiehlt es sich bei den Geräten
RKS 335 H bis RKS 371 H die Steuerleitung und die
Netzversorgungsleitung (L / N / PE) des Außenteiles
auf zwei Leitungen unterschiedlichen Querschnitts
aufzuteilen.

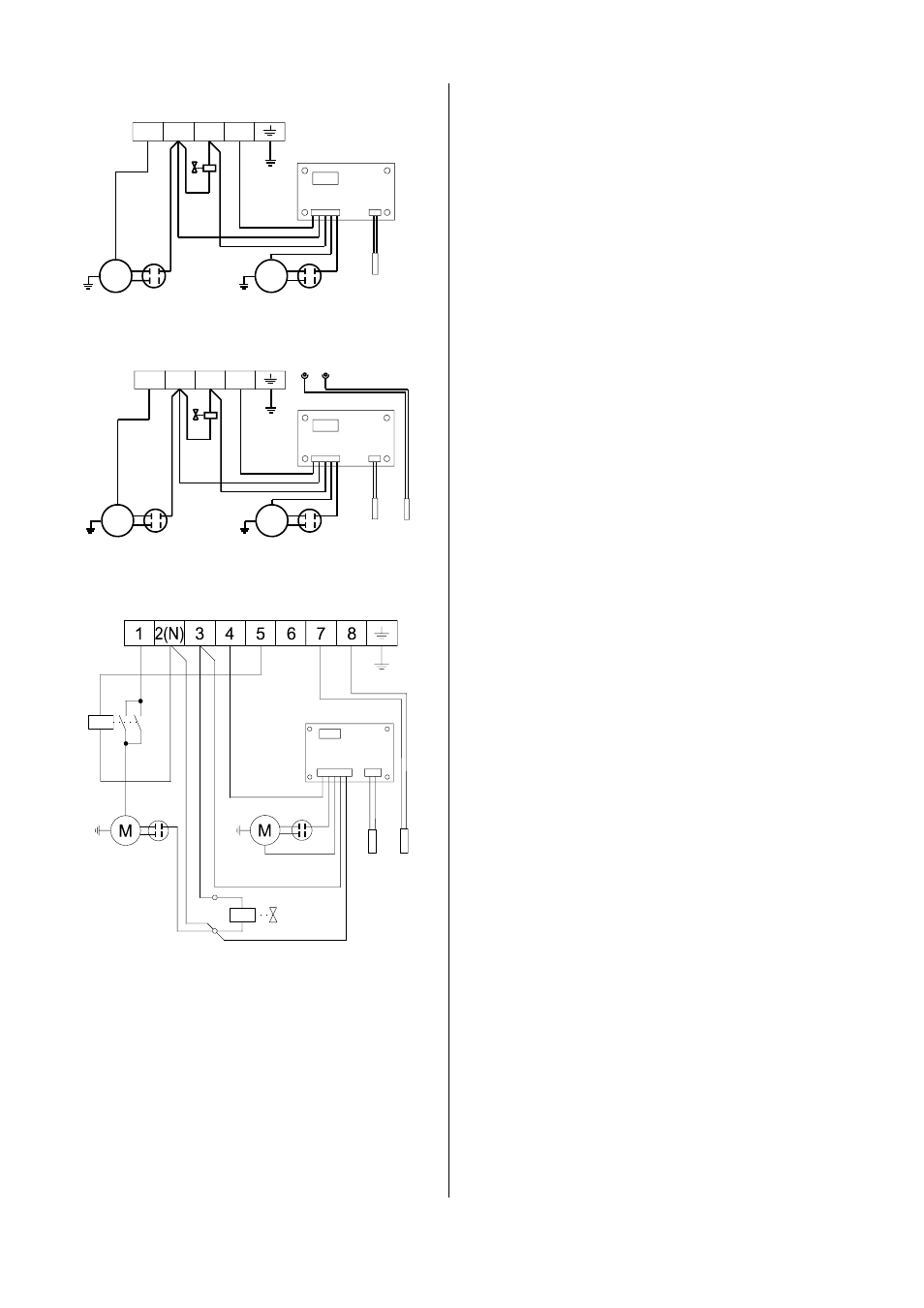

Elektrisches Schaltschema RKS 327 / 335 H AT
Verflüssiger-
ventilator
1 2(N) 3 4
Kompressor
Winterregelung
Sensor
Flüssigkeits-
leitung
Kondensator Kondensator
Umkehr-
ventil
M M
1 2(N) 3 4
Winterregelung
Verflüssiger-
ventilator
Kompressor Sensor
Flüssigkeits-
leitung
Kondensator Kondensator
Umkehr-
ventil
M M
Stecker
Sensor
Frostschutz
Elektrisches Schaltschema RKS 350 H AT
Elektrisches Schaltschema RKS 371 H AT
Verflüssiger-
ventilator
Kompressor
Winterregelung
Kondensator
Umkehrventil
Schalt-
schütz
Kondensator
Sensor
Flüssigkeits-
leitung
Sensor
Frostschutz
