Maße in mm
RXD
260
RXD
350
RXD
520
RXD
660
RXD
680
RXD
1200
Abstand A 35 mm
Abstand B 25 mm
Geräteaufhängung 615 x 280 mm 615 x 810 mm

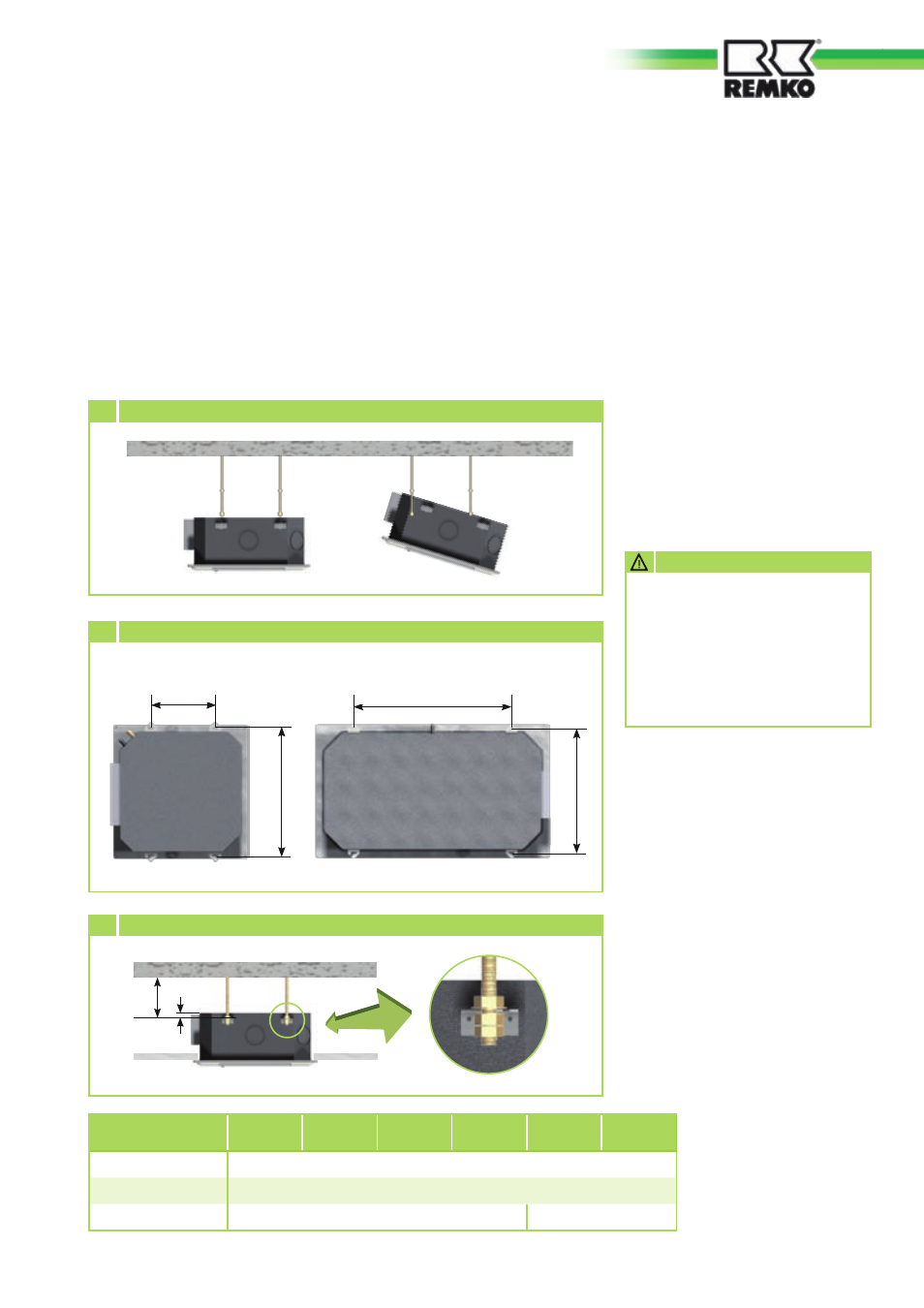

5 Gerät einhängen
Statisches Bauwerksteil
7 Gerät befestigen
Statisches Bauwerksteil
B
A
615
280
Alle Angaben in mm
810
615
6 Geräteaufhängung
RXD 260-660 RXD 680-1200
Anschluß der
Kältemittelleitungen
Der bauseitige Anschluß der
Kältemittelleitungen erfolgt bei
der RXD 260-660 an einer abge-
schrägten Geräteseite und bei der
RXD 680-1200 an der Mitte der
Längstseite.
Gegebenfalls ist an den Innen-
geräten eine Reduzierung, bzw.
Erweiterung zu installieren. Diese
Verschraubungen liegen dem In-
nengerät als Beipack serienmäßig
bei. Nach erfolgter Montage sind
die Verbindungen dampfdiffusi-
onsdicht zu isolieren.
Die Geräte sind werkseitig mit
einer Füllung aus getrocknetem
Stickstoff zur Dichtigkeits-
kontrolle versehen worden.
Der unter Druck stehende
Stickstoff entweicht beim
lösen der Überwurfmuttern.
ACHTUnG
4. Halten Sie dabei den Abstand
Maß A, wie in der Tabelle ange-
geben, zwischen Unterseite der
Aufhängung und Unterseite der
Befestigung ein. Schließen Sie,
wie im weiteren beschrieben,
die Kältemittel-, Elektro- und
Kondensatleitung an das
Innengerät an (Bild 7).
5. Überprüfen Sie nochmals die
waagerechte Ausrichtung des
Gerätes.
6. Ziehen Sie zum Abschluss die
Gegenmutter an und montieren
die Abdeckung.
