Kondensatanschluß
Auf Grund der Taupunktunter-
schreitung am Register kommt es
während des Kühlbetriebes zur
Kondensatbildung.
Unterhalb des Registers befin-
det sich eine Auffangwanne mit
serienmäßiger Kondensatpumpe
und Schwimmerschalter. Sollte
der Schwimmerschalter auf Grund
mangelndem Abtransport des
Kondensats eine Sicherheitsab-
schaltung durchführen, schaltet die
Pumpe sofort ein und läuft ca. drei
Minuten nach.
■ Die bauseitige Kondensatlei-
tung ist mit einem Gefälle von
min. 2 % zu verlegen. Gegebe-
nenfalls sehen Sie eine dampf-
diffusionsdiche Isolation vor.
■ Befindet sich das Niveau der
Kondensatleitung an dem Gerät
oberhalb des Geräteaustrittes,
so ist die Leitung sofort vertikal
nach oben und dann mit Gefäl-
le zum Abfluß zu verlegen.
■ Führen Sie die Kondensatlei-
tung des Gerätes frei in die Ab-
laufleitung. Falls das Kondensat
in eine Abwasserleitung geführt
wird, sehen Sie einen Siphon
als Geruchsverschluß vor.
■ Bei einem Gerätebetrieb unter
0 °C Außentemperatur ist auf
eine frostsichere Verlegung der
Kondensatleitung zu achten.
Ggf. ist eine Rohrbegleitheizung
vorzusehen.
■ Nach erfolgter Verlegung
muß der freie Ablauf des Kon-
densats überprüft und
eine permanente Dichtheit
sichergestellt werden.
Elektrischer Anschluß
Bei dem Gerät ist eine Spannungs-
versorgung am Außenteil und eine
sechsadrige (RXS) oder vieradrige
(RXM) Steuerleitung zum Innen-
gerät zu installieren und entspre-
chend abzusichern.
Sämtliche elektrische Installa-
tionen sind von Fachunterneh-
men auszuführen. Die Mon-
tage der Elektroanschlüsse hat
spannungsfrei zu erfolgen.
ACHTUnG
■
Wir empfehlen, bauseitig einen
Haupt- / Reparaturschalter in
der Nähe des Außenteiles zu
installieren.
■
Die Klemmleisten der Anschlüs-
se befinden sich auf der Rück-
seite des Gerätes. Nach der
Installation können Messungen,
nach Entfernen der Abdeckung,
von der Vorderseite vorgenom-
men werden.
■
Wird bei dem Gerät eine als
Zubehör erhältliche Konden-
satpumpe eingesetzt, ist ggf.
bei der Verwendung des Ab-
schaltkontaktes der Pumpe ein
zusätzliches Relais zur Erhöhung
der Schaltleistung, zur Abschal-
tung des Kompressors, erfor-
derlich.
Die maximale Förderleistung
der Kondensatpumpe beträgt
1000 mmWS. Durch äußere
Einflüsse, wie z.B. luftseitiger
Gegendruck, Verschmutzung,
oder Verschleiß kann es zu
Leistungsreduzierung kommen.
Um einen sicheren Funktions-
betrieb zu gewährleisten,
empfehlen wir eine maximale
Förderhöhe von 800 mm nicht
zu überschreiten!
ACHTUnG
16-20 mm

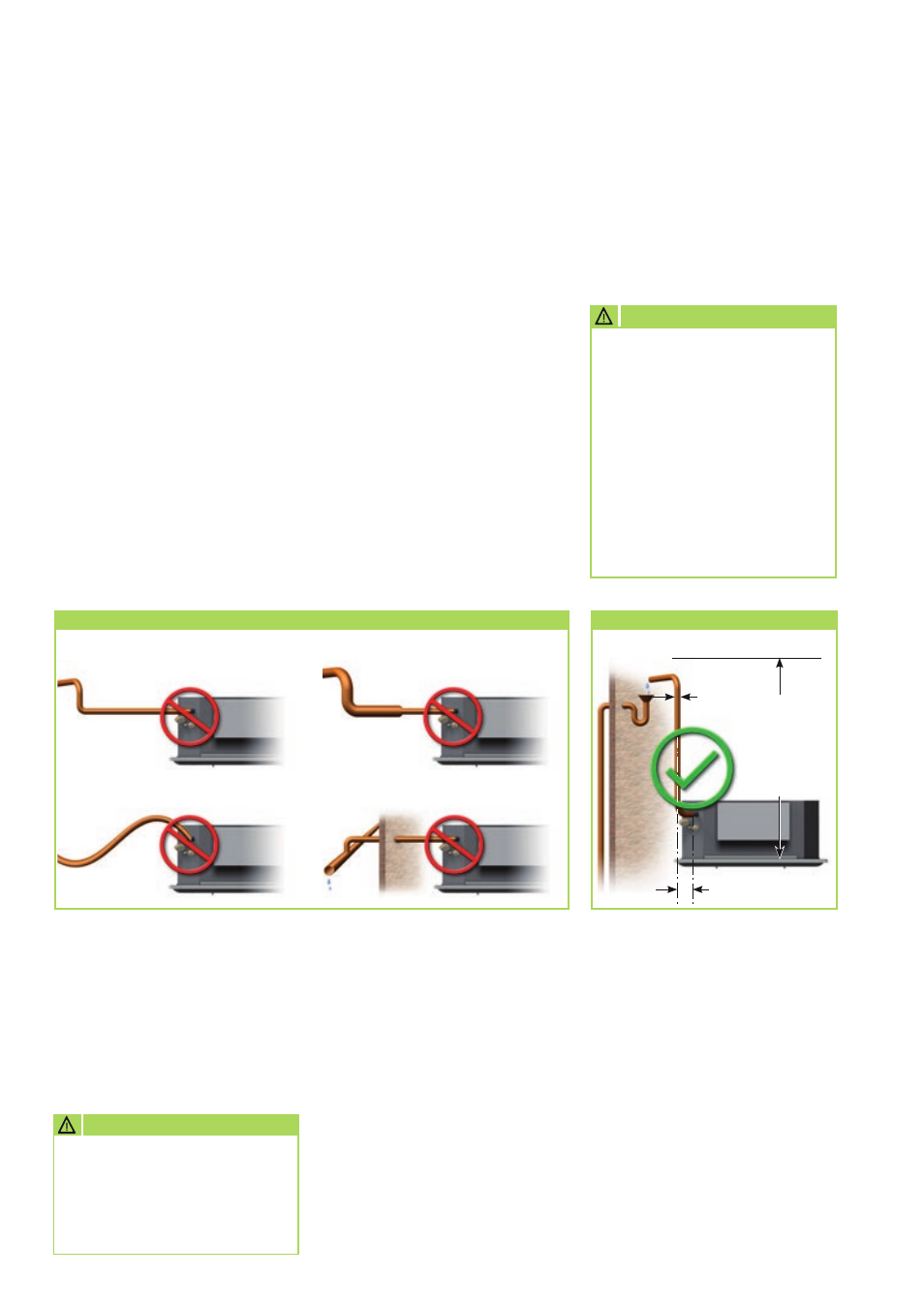

min. 2% Gefälle, freier Einlauf Weit entfernte Steigleitung Zu große/kleine Kondensatleitung
Kein Gefälle/Steigungen Kein freier Ablauf, luftseitiger Gegendruck
Kondensatanschluß - Falsch! Kondensatanschluß - Richtig!
Förderleistung
max.
1000 mmWS,
Empfehlung:
max. 800 mm
Höhendifferenz
max. 100 mm
