Die Geräte werden in einer
stabilen Transportverpackung
geliefert. Überprüfen Sie bitte die
Geräte sofort bei der Anlieferung
und vermerken Sie eventuelle
Schäden oder fehlende Teile auf
dem Lieferschein und informieren
Sie den Spediteur und Ihren
Vertragspartner.
Für spätere Reklamationen kann
keine Gewährleistung übernom-
men werden.
Das Innengerät der Kombi-Raum-
klimageräte in Splitausführung
dient zur Aufnahme der aus dem
zu kühlenden Innenraum entnom-
menen Wärme. Das Außenteil gibt
diese Wärme an die Außenluft
wieder ab.
Bei Geräten zum Kühlen und
Heizen kann während des Heizbe-
triebes im zu beheizenden Raum
am Innengerät die vom Außenteil
aufgenommene Wärme abgege-
ben werden.
Das Gerät ist im Innenbereich für
Zwischendecken mit Euroraster-
Abmessungen konzipiert. Unsicht-
bar innerhalb der Zwischendecke
befindet sich die Kassette, sichtbar
ist lediglich die Abdeckung. Die
Bedienung erfolgt über eine Infra-
rot-Fernbedienung.
Das Innengerät besteht aus einem
Verdampfer in Lamellenbauform,
Verdampferventilator, Regelung
und Kondensatwanne mit Konden-
satpumpe. Kombinierbar ist das
Innengerät mit REMKO Außentei-
len entsprechender Kühlleistung.
Die Ansteuerung des Außenteiles
erfolgt über die Regelung des
Innengerätes.
Als Zubehör sind Kondensat-
pumpen und Kabel-Fernbedie-
nungen erhältlich.
Gerätebeschreibung
Transport und
Verpackung

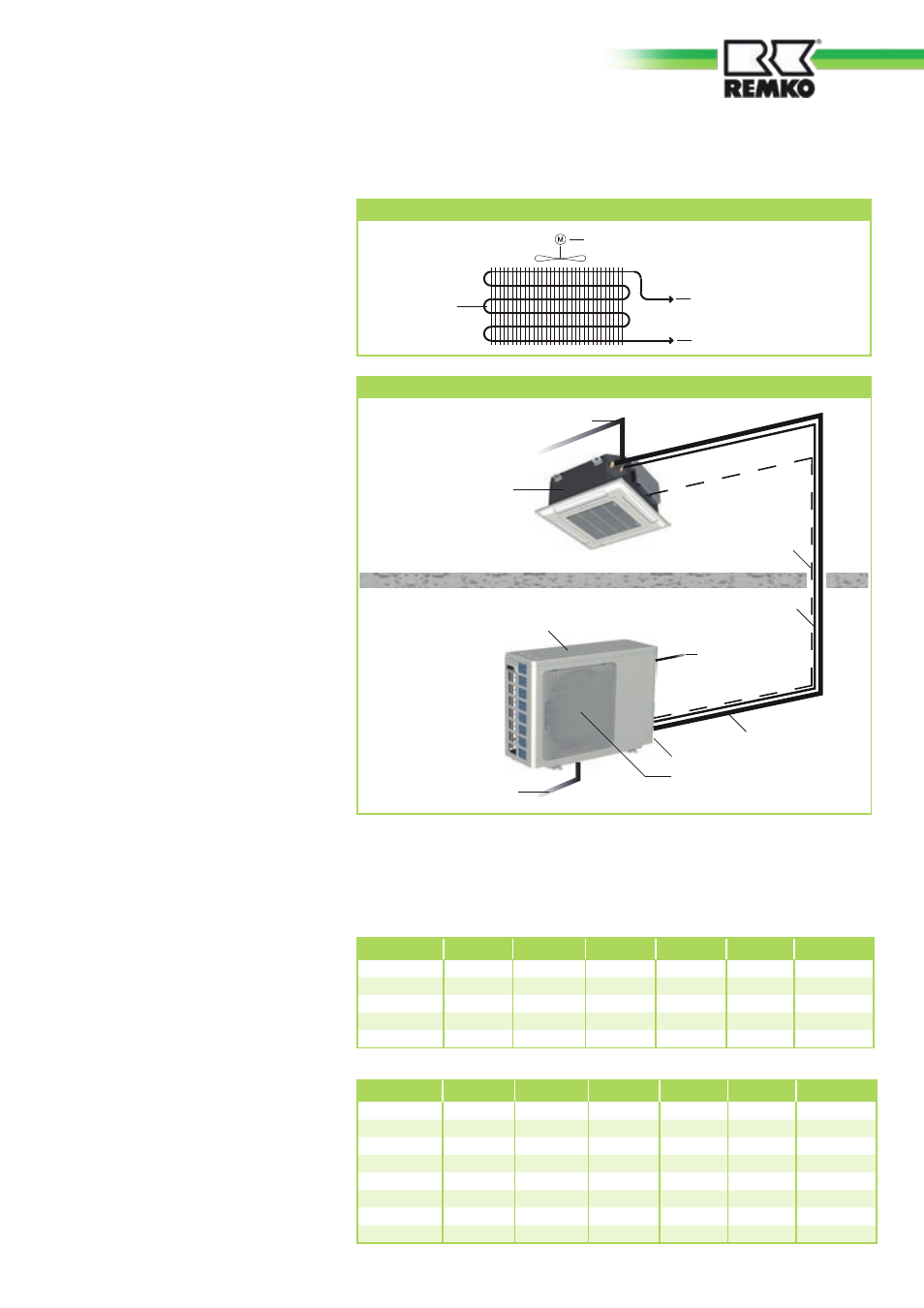

Schema Kältekreis
Verdampferventilator
Anschluß Saugleitung
Anschluß Einspritzleitung
Verdampfer
Kombinationen
RXD 260 RXD 350 RXD 520 RXD 660 RXD 680 RXD 1200
RXS 261H
•
RXS 351H
•
RXS 521H
•
RXS 681H
• •
RXS 1200H
•
RXD 260 RXD 350 RXD 520 RXD 660 RXD 680 RXD 1200
RXM 226 ••
RXM 235
••
RXM 252
••
RXM 268
•• ••
RXM 326
•• •
RXM 335 •••
RXM 426 ••••
RXM 435
••••
Kühlen
Kühlen / Heizen
5
Die Verbindung zwischen Innengerät und Außenteil wird mit Kältemittel-
leitungen hergestellt.
Außenteil
Systemaufbau
Absperrventil
Innengerät mit
Abdeckung
Verflüssigerventilator
Einspritzleitung
Saugleitung
Innenbereich
Außenbereich
Kondensatleitung
Steuerleitung
Netzzuleitung
Kondensatleitung
