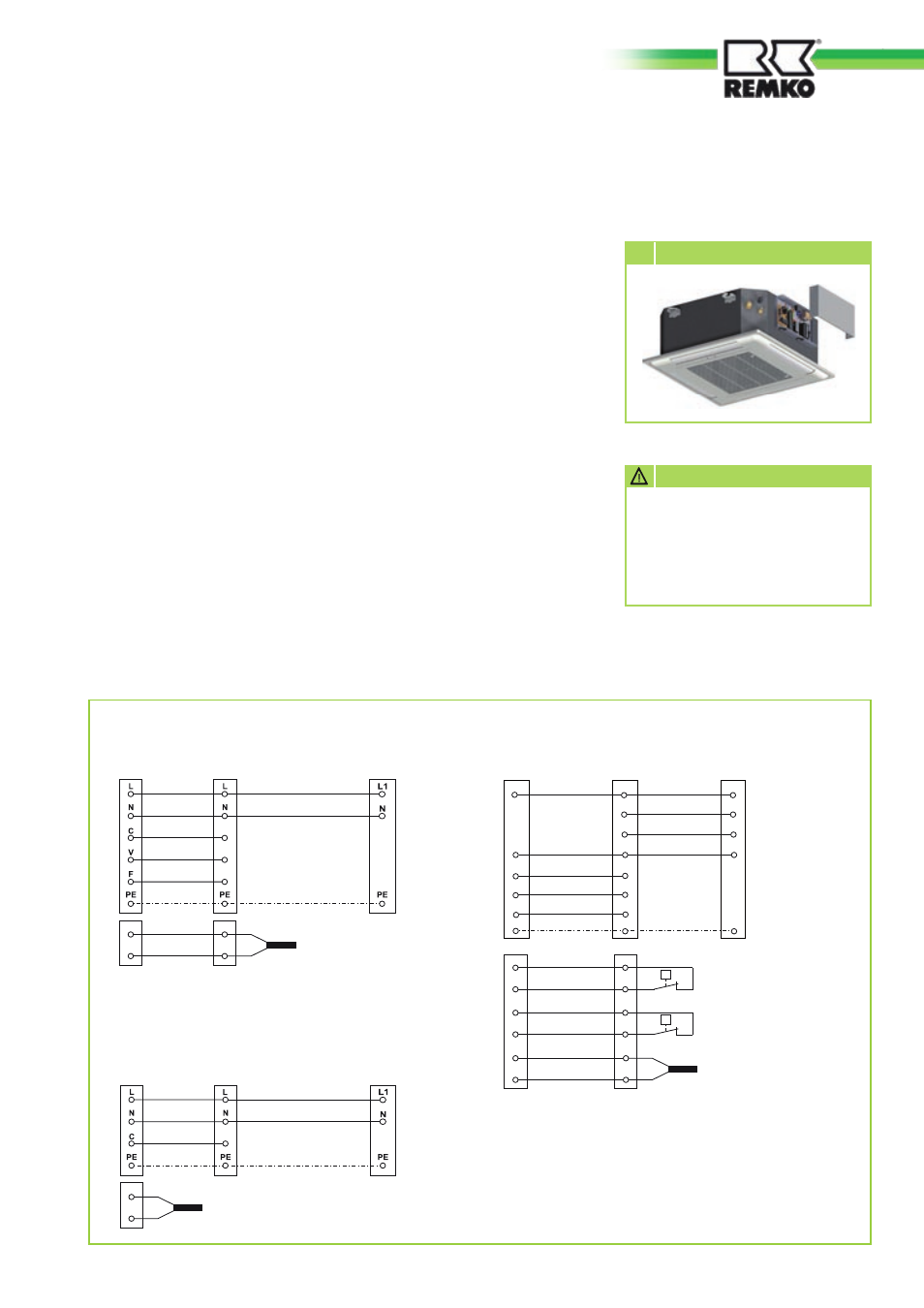

Elektrisches Anschlußschema

Anschluß RXS 261-681H

Außenteil

Innengerät

Netzzuleitung

Neutralleiter

Außenleiter

Schutzleiter

Sensor Abtauung Außenteil
im unteren Drittel des Verflüssigers
am Rohrbogen montieren.

230 V~,
50 Hz,
L1 / N / PE

Steuerleiter

Kompressorschütz

umkehrventil

Steuerleiter

Steuerleiter

Ventilatormotor

3

2

1

Anschluß RXS 1200H

Innengerät

Außenteil

Netzzuleitung

Außenteil

Innengerät

Netzzuleitung

Neutralleiter

Außenleiter

Schutzleiter

Sensor Abtauung Außenteil im
Schaltkasten des Innengerätes
befestigen!

230 V~,
50 Hz,
L1 / N / PE

Steuerleiter

Kompressorschütz

1

Anschluß RXM 226-268, RXM 326-335,

RXM 426-435

Folgende elektrische Anschlüsse
sind vorzunehmen:

1. Anschluß der Steuerleitung

vom Außenteil

2 Anschluß des externen Tempe-

raturfühlers im Innengerät/Au-
ßenteil.

3. Evtl. Anschluß eines Frisch-

luftventilators

4. Evtl. Anschluß einer externen

Kondensatpumpe

Alle Anschlüsse sind im Schalt-
kasten vorzunehmen. Die An-
schlußklemmen befindet sich
seitlich am Gerät innerhalb der
Zwischendecke.

Sämtliche elektrische Steck-
und Klemmverbindungen sind
auf ihren festen Sitz und dauer-
haften Kontakt zu kontrollieren
und ggf. nachzuziehen.

ACHTUnG

12 Anschluß des Gerätes

Führen Sie den Anschluß folgen-
dermaßen vor:

1. Öffnen Sie die Abdeckung des

Schaltkastens, indem Sie die Be-
festigungsschrauben entfernen
und die Abdeckung abnehmen
(Bild 12)

.

2. Führen Sie die spannungsfreie

Leitung durch die Kanten-
schutzringe in den Schaltkas-
ten ein und arretieren Sie die
Leitung in der Zugentlastung.

3. Verbinden Sie dann die Leitung

laut Anschlußschema.

4. Verbinden Sie die elektrischen

Stecker der Abdeckung mit den
entsprechenden Gegenstücken
der Kassette. Eine Verwechs-
lung ist nicht möglich.

5. Bauen Sie das Gerät wieder

zusammen.

L1

L

Außenleiter

L1

N

N

Neutralleiter

N

Steuerleiter

C

3

Kompressorschütz

400 V~,
50 Hz,
L1 / L2 / L3 / N / PE

Schutzleiter

PE

PE

PE

V

2

umkehrventil

F

1

Ventilatormotor

Steuerleiter

Steuerleiter

L2

Außenleiter

L2

L3

Außenleiter

L3

Sensor Abtauung Außenteil im
unteren Drittel des Verflüssigers am
Rohrbogen montieren.

Druckschalter Niederdruck
im Außenteil

LP

LP

LP

LP

P

O

O

O

O

HP

HP

HP

HP

P

Druckschalter Hochdruck
im Außenteil

O

O

O

O

O

O

21
