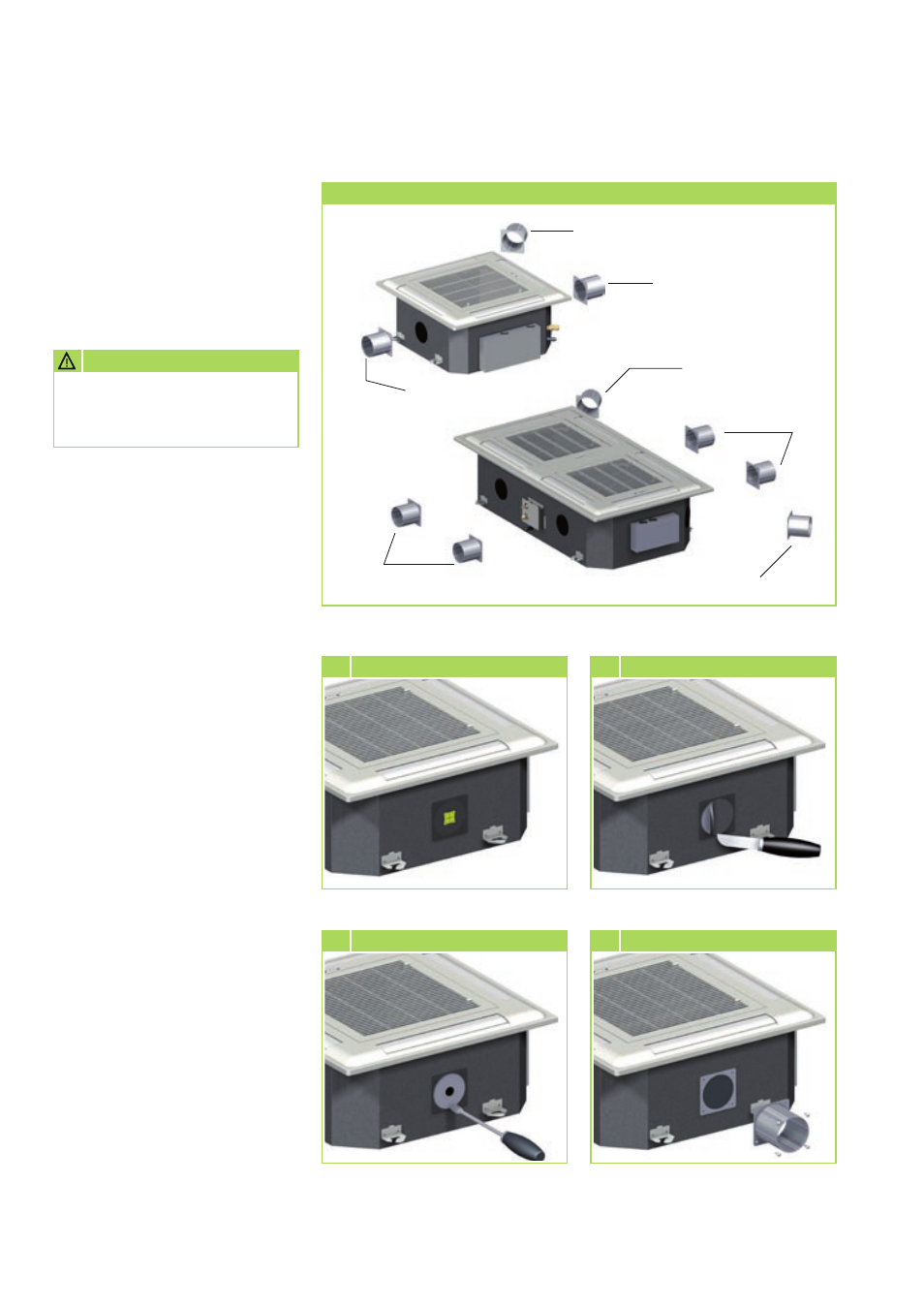

nebenraum- und Frischluft-
anschluß
Das Innengerät ist für die Kühlung
eines zweiten Raumes und unab-
hängig davon, für die Einbringung
von Frischluft vorbereitet.
Es dürfen nur ein Frischluft-
und ein Nebenraumanschluß
verwendet werden!
ACHTUnG
Montageanweisung
Zur Montage des Frischluftan-
schlusses und des Nebenrauman-
schlusses gehen Sie folgenderma-
ßen vor:
1. Beachten Sie, dass sich direkt
hinter der zu entfernenden
Öffnung die Lamellen des
Verdampfers befinden, und
diese auf keinen Fall beschädigt
werden dürfen (Bild 8).
2. Entfernen Sie vorsichtig die
Dämmung hinter der Öffnung
(Bild 9)
.
3. Brechen Sie nun die entspre-
chende Öffnung durch
(Bild 10)
.
4. Halten Sie die Lüftungsrohre so
kurz wie möglich und verlegen
Sie diese mit so wenig Bie-
gungen wie nötig.
5. Beachten Sie, dass die Bund-
kragen, Schrauben, Flex- /
Wickelfalzrohre und Dämm-
stoffe bauseitig zu stellen sind.
Die genannten Teile sind im
Fachhandel erhältlich
(Bild 11).
8 Ausstanzung entfernen 9 Dämmung vorsichtig entfernen
10 Öffnung durchbrechen 11 Befestigung Kragen
Nebenraum- und Frischluftanschluß
Frischluftanschluß
Nebenraumanschluß
Nebenraumanschluß
Frischluftanschluß
Nebenraumanschluß
Nebenraumanschluß
Frischluftanschluß
