2. Entfernen Sie die werksseitigen
Schutzkappen sowie die Über-
wurfmuttern der Anschlüsse
und verwenden diese zur wei-
teren Montage.
3. Vergewissern Sie sich, bevor Sie
die Kältemittelleitungen aufbör-
deln, dass die Überwurfmutter
auf dem Rohr vorhanden ist.
4. Bearbeiten Sie die verlegten
Kältemittelleitungen wie im
folgenden dargestellt
(Bild 11+12).
5. Überprüfen Sie, ob der Bördel
eine korrekte Form aufweist
(Bild 13)
.
6. Nehmen Sie zunächst die
Verbindung der Kältemittellei-
tungen mit dem Anschluß per
Hand vor, um einen richtigen
Sitz zu gewährleisten.
7. Befestigen Sie nun endgültig die
Verschraubungen mit 2 Maul-
schlüsseln geeigneter Schlüs-
Es dürfen nur Werkzeuge und
Komponenten zur Verwendung
kommen, die für den Einsatz im
Kältebereich zugelassen sind.
HINwEIS
Bördelwerkzeug

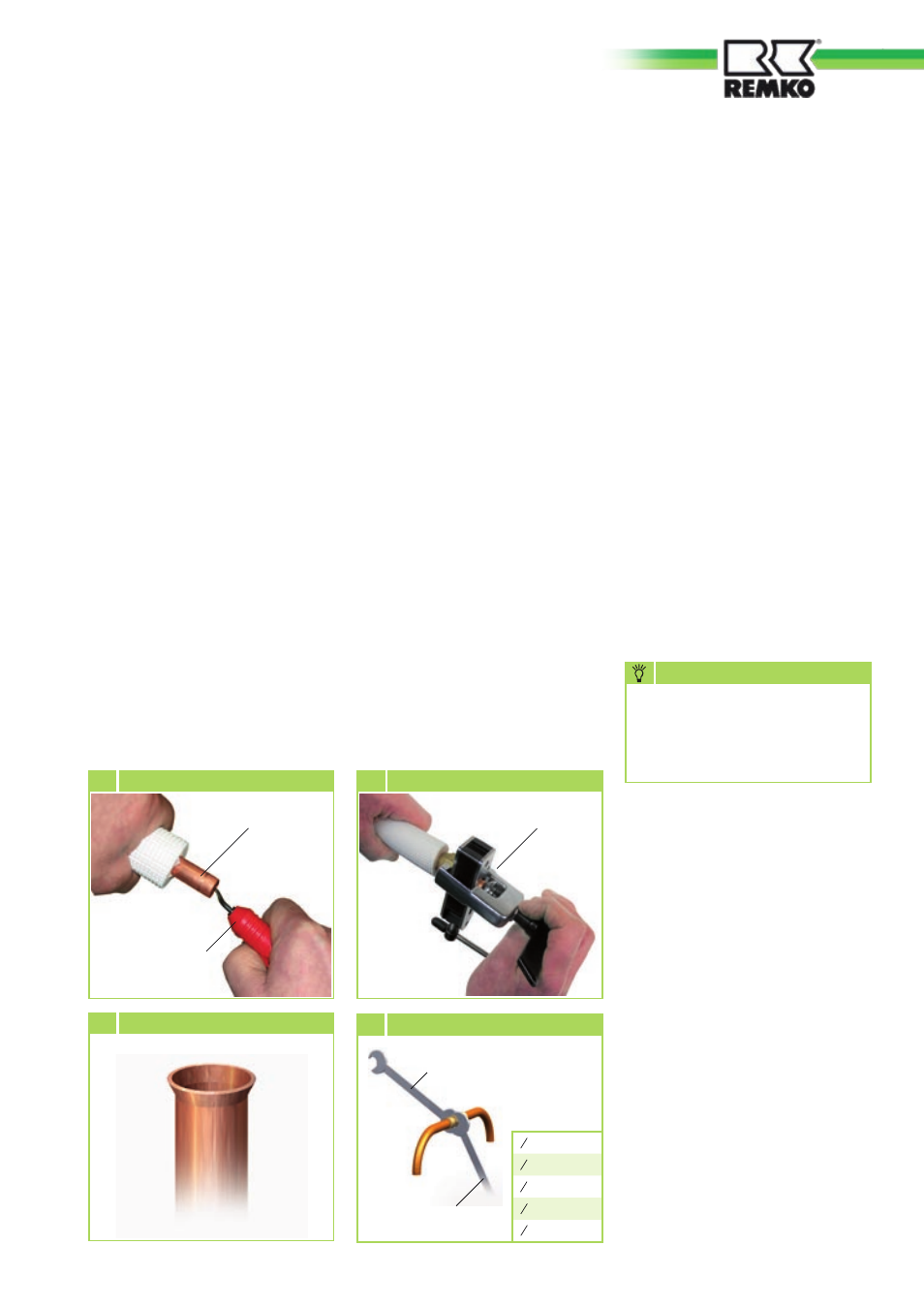

12 Bördeln der Kältemittelleitung
Kältemittelleitung
Entgrater
11 Entgraten der Kältemittelleitung
13 Korrekte Bördelform
selweite. Halten Sie während
des Schraubens auf jeden Fall
mit einem Maulschlüssel gegen
(Bild 14)
.
8. Verwenden Sie nur für den
Temperaturbereich einsetzbare
und diffusionsdichte Isolations-
schläuche.
9. Verlegen Sie die Kältemittellei-
tungen vom Innengerät zum
Außenteil. Achten Sie auf eine
ausreichende Befestigung und
treffen Sie ggf. Maßnahmen zur
Ölrückführung!
10. Beachten Sie bei der Montage
die Biegeradien der Kältemit-
telleitungen und biegen Sie nie
eine Stelle des Rohres zweimal.
Versprödung und Rißgefahr
können die Folge sein.
11. Installieren Sie das Außenteil
mit der Wand- bzw. Boden-
konsole an statisch zulässige
Gebäudeteile (Installationsan-
weisungen der Konsolen
beachten).
12. Stellen Sie sicher, daß kein Kör-
perschall auf Teile des Gebäu-
des übertragen wird. Körper-
schallübertragungen werden
durch Schwingungsdämpfer
reduziert!
13. Bearbeiten Sie die Kältemittel-
leitung im Bereich des Außen-
teiles, wie vorab beschrieben.
zusätzliche hinweise zur
Installation.
■
Ist die einfache Länge der
Verbindungsleitung länger als
5 m, so ist bei der Erstinbetrieb-
nahme der Anlage Kältemittel
hinzuzufügen. Siehe Kapitel
„Kältemittel hinzufügen“
Festziehen 1. Maulschlüssel
Gegenhalten
2. Maulschlüssel
14 Verschraubungen anziehen
Anzugs-
drehmoment:
1 4 “ 15-20 Nm
3 8 “ 33-40 Nm
1 2 “ 50-60 Nm
5 8 “ 65-75 Nm
3 4 “ 95-105 Nm
Nebenraum- und Frischluft-
anschluß
Das Innengerät ist für die Kühlung
eines zweiten Raumes und unab-
hängig davon, für die Einbringung
von Frischluft vorbereitet.
Montageanweisung
Zur Montage des Frischluftan-
schlusses und des Nebenrauman-
schlusses gehen Sie folgenderma-
ßen vor:
1. Beachten Sie, dass sich direkt
hinter der zu entfernenden
Öffnung die Lamellen des
Verdampfers befinden, und
diese auf keinen Fall beschädigt
werden dürfen (Seite 22,
Bild 8)
.
