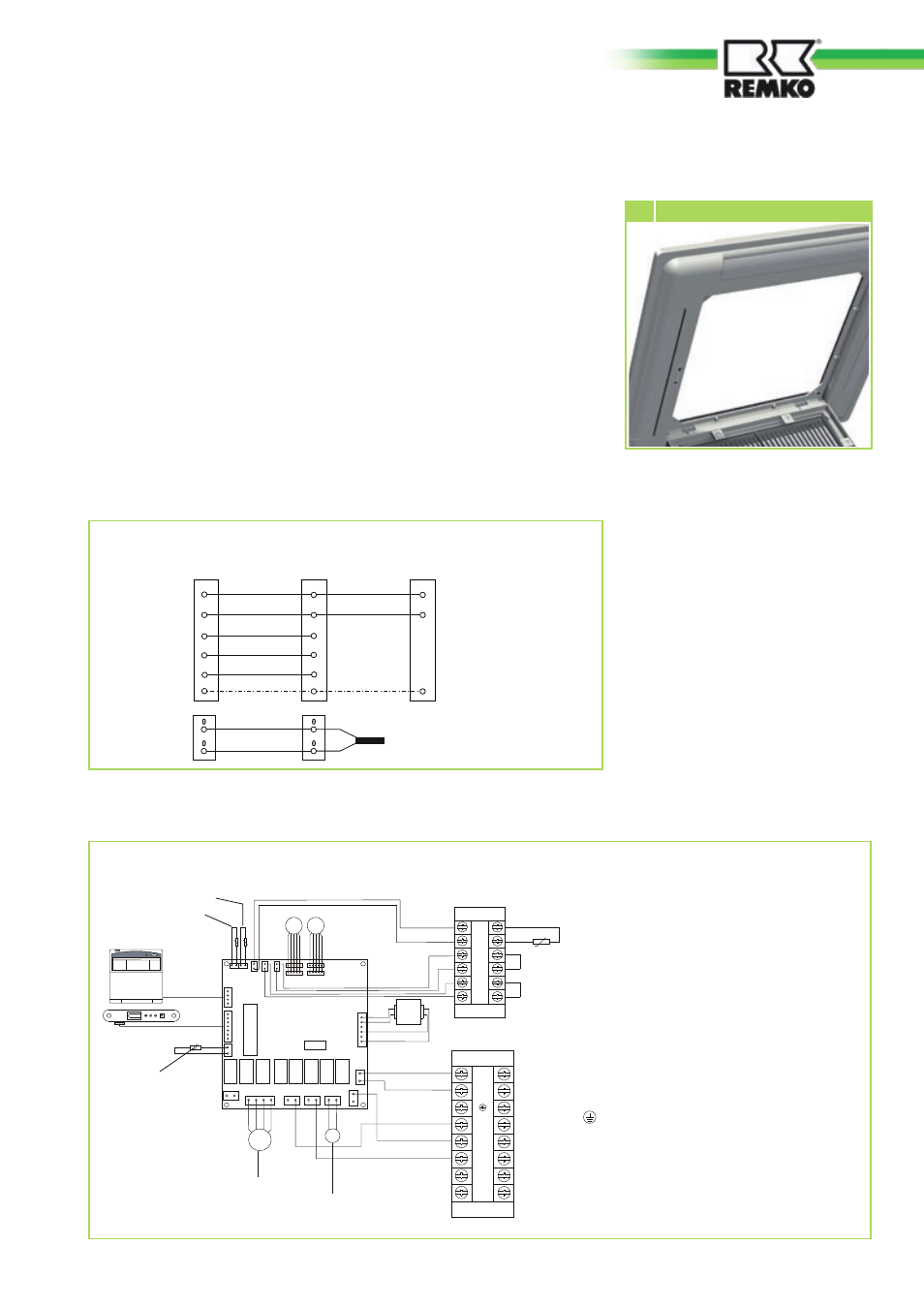

Anschluß des Außenteils
Zum Anschluß der Leitung gehen
Sie folgendermaßen vor:
1. Demontieren Sie den Geräte-
deckel.
2. Entfernen Sie die sich beim An-
schluß befindliche Seitenwand.
3. Wählen Sie den Querschnitt
der Anschlußleitung gemäß den
Vorschriften aus.
13 Anschluß des Außenteiles
Elektrisches Anschlußschema
Anschluß SV 261-681
Sensor Abtauung Außenteil im
unteren Drittel des Verflüssigers am
Rohrbogen montieren.
Innengerät Außenteil
N N
L L
Neutralleiter
Außenleiter
N
L
Steuerleiter C 3 Kompressorschütz
230 V~,
50 hz,
L / N / PE
Netzzuleitung
Schutzleiter PE PE PE
V 2 Umkehrventil
F 1 Ventilatormotor
Steuerleiter
Steuerleiter
4. Führen Sie die beiden Leitungen
durch die Kantenschutzringe
des feststehenden Anschluß-
bleches.
5. Klemmen Sie die Leitungen ge-
mäß des Anschlußschemas an.
6. Verankern Sie die Leitung in der
Zugentlastung und bauen Sie
das Gerät wieder zusammen.
(Bild 13)
.
Elektrisches Schaltschema
SV 261-681 IT
Legende
L = Außenleiter
N = Neutralleiter
= Schutzleiter
F = Ventilatormotor
C = Kompressorsteuerung
V = Umkehrventil
LP/LP = Niederdruckschalter (nur extern)
HP/HP = Hochdruckschalter (nur extern)
O/O = Sensor Abtauung Außenteil
Sensor Verdampfer
Sensor Umluft
Kabel-FB (Zubehör)
Schwimmerschalter
Kondensat
Ventilatormotor
Kondensatpumpe
Sensor Abtauung
Außenteil
Anzeigedisplay
Swingmotor 1-4
Brücke
Brücke
Transformator
