16-20 mm

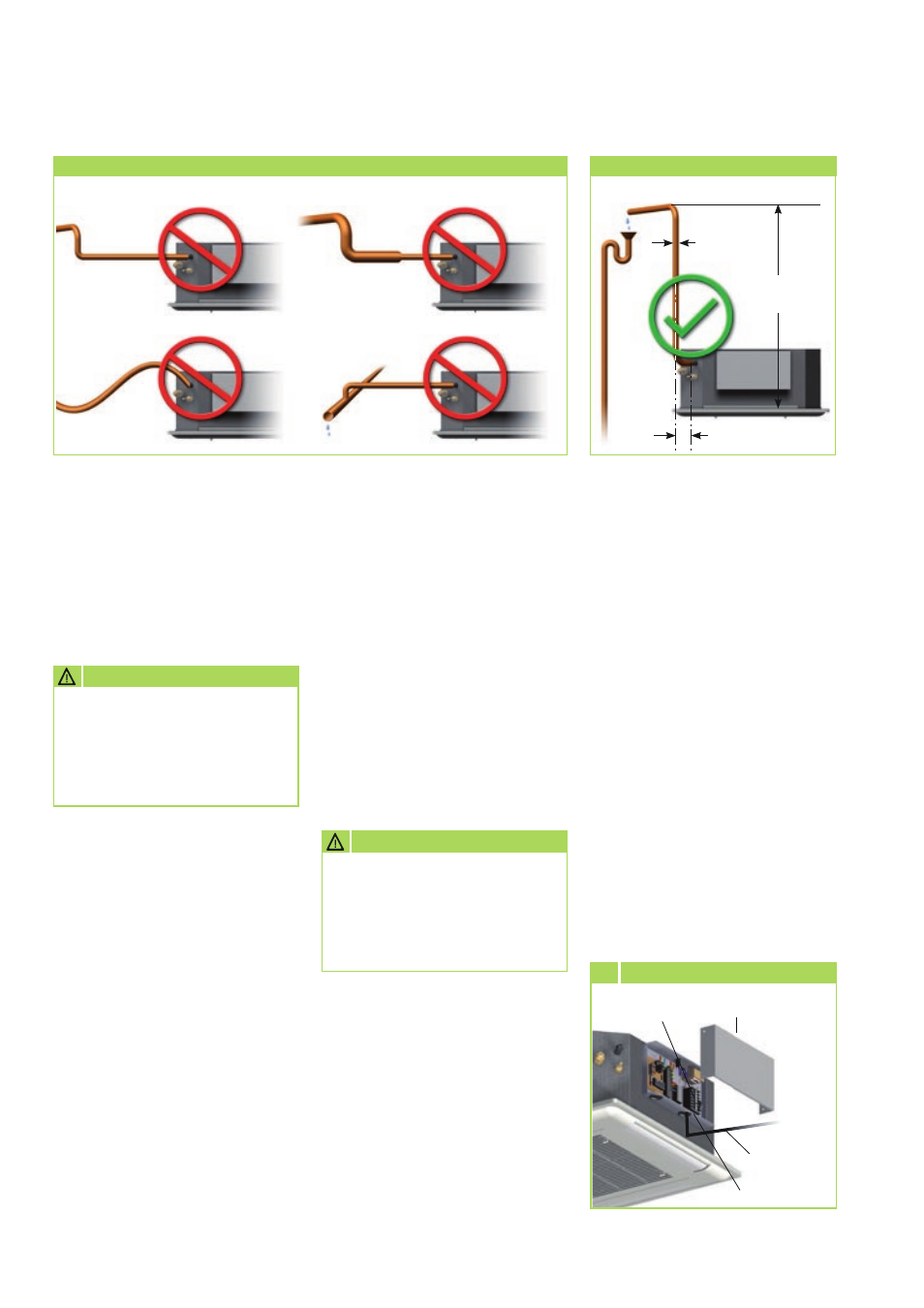

min. 2% Gefälle Weit entfernte Steigleitung Zu große/kleine Kondensatleitung
Kein Gefälle Kein freier Ablauf
Kondensatanschluß - Falsch! Kondensatanschluß - Richtig!
maximal
1000 mm
max. 100 mm
Elektrischer Anschluß
Sämtliche elektrische Installa-
tionen sind von Fachunterneh-
men auszuführen. Die Mon-
tage der Elektroanschlüsse hat
spannungsfrei zu erfolgen.
ACHTUNG
■
Wir empfehlen, bauseitig einen
Haupt- / Reparaturschalter in
der Nähe des Außenteiles zu
installieren.
■
Die Klemmleisten der Anschlüs-
se befinden sich auf der Rück-
seite des Gerätes. Nach der
Installation können Messungen,
nach Entfernen der Abdeckung,
von der Vorderseite vorgenom-
men werden.
■
Wird bei dem Gerät eine als
Zubehör erhältliche Konden-
satpumpe eingesetzt, ist ggf.
bei der Verwendung des Ab-
schaltkontaktes der Pumpe ein
zusätzliches Relais zur Erhöhung
Bei den Geräten ist eine Netzzulei-
tung als Spannungsversorgung am
Außenteil und eine Steuerleitung
zum Innengerät zu installieren und
entsprechend abzusichern. Anschluß des Innengerätes
Führen Sie den Anschluß folgen-
dermaßen durch:
1. Öffnen Sie das Lufteintritts-
gitter.
2. Lösen Sie die Abdeckung auf
der rechten Seite und unten
rechts an der hinteren Seite
(Bild 12)
.
3. Verbinden Sie das Gerät mit der
Steuerleitung vom Außenteil.
Siehe Elektrisches Anschluß-
schema.
4. Bauen Sie das Gerät wieder
zusammen.
der Schaltleistung, zur Abschal-
tung des Kompressors, erfor-
derlich.
■
Werden die Leitungen in Berei-
chen mit starken magnetischen
Feldern verlegt, sollten die
Steuerleitungen als abgeschirm-
te Leitung ausgeführt sein.
■
Die elektrische Absicherung
der Anlage erfolgt laut den
technischen Daten.
Sämtliche elektrische Steck-
und Klemmverbindungen sind
auf ihren festen Sitz und dauer-
haften Kontakt zu kontrollieren
und ggf. nachzuziehen.
ACHTUNG
Klemmleiste
Steuerleitung Abdeckung
Steuerleitung
vom
Außenteil
Zugentlastung
12 Anschluß des Innengerätes
REMKO SV
24
