Anschluß der
Mediumleitungen
■ Der bauseitige Anschluß der
Leitungen erfolgt auf der Rück-
seite der Geräte.
■ Für Servicezwecke sind die
Anschlüsse mit Absperrventilen
auszurüsten und der Volumen-
strom mittels Strangregulierven-
tile einzustellen.
■ Zusätzliche automatische Ent-
lüftungsventile sind im Vor- und
Rücklauf, an der höchsten Stelle
der Installation, vorzusehen.
■ Die Mediumleitungen dürfen
keine statischen Belastungen
auf das Gerät ausüben.
Geräteaufstellung
Hydronikteil
Anzahl Typ
mit ohne
RVS 2500-4100 INOX x - 4
B RVS 5300 INOX x x 6
RVS 7000 INOX x x 6

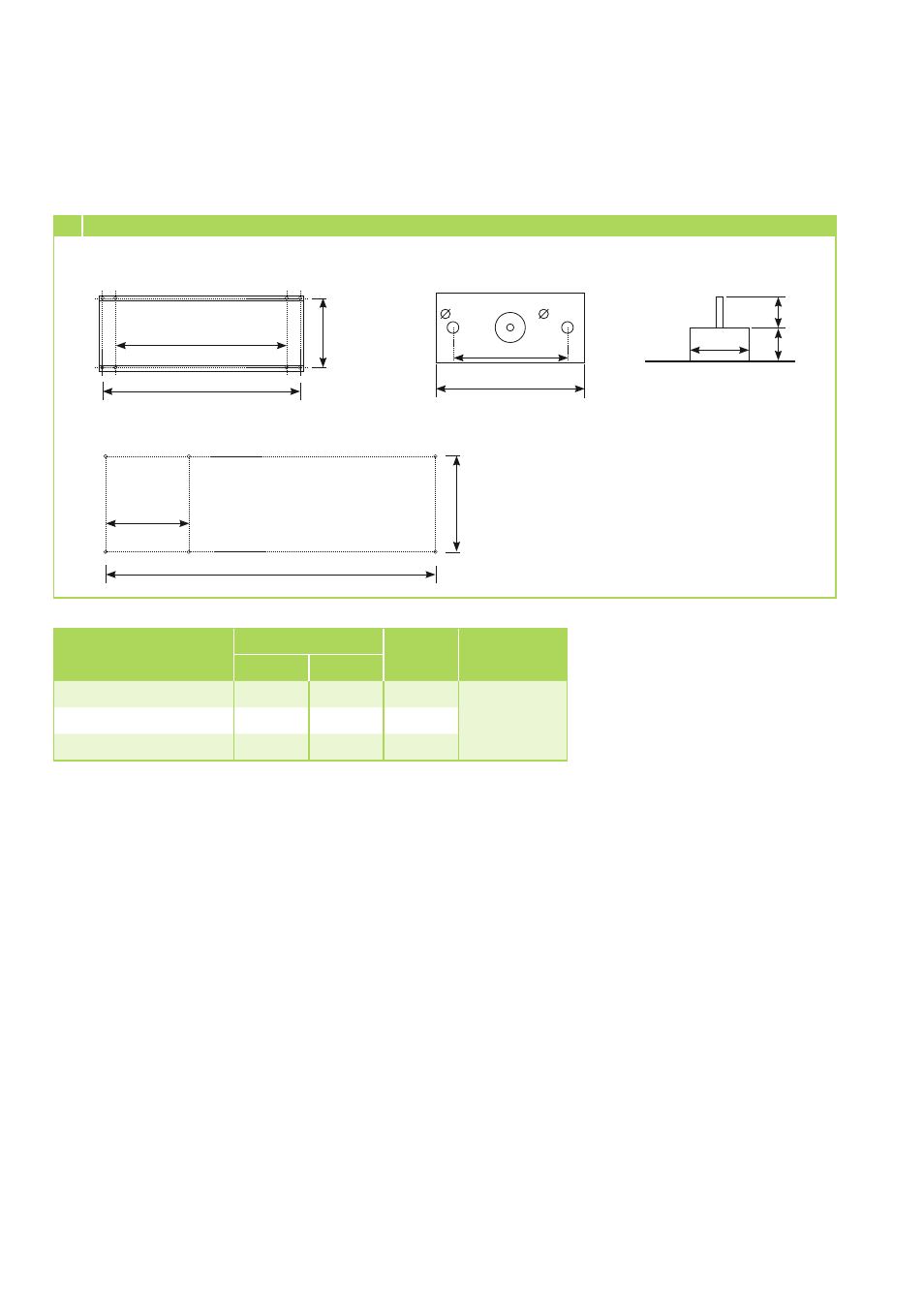

6 Schwingungsdämpfer Typ B
50
11,5
1910
765 1730
RVS 2500 bis 4100 INOX
RVS 5300 bis 7000 INOX
2525
900
505
130
100
11,5
M 10
34
30
Schwingungsdämpfer Typ B
■ Der Anschluß der Leitungen
darf keine thermische oder
mechanische Beanspruchung
auf das Gerät erzeugen.
Ggf. Leitung kühlen bzw.
mit dem zweiten Werkzeug
gegenhalten.
■ Wird der Kaltwasser-Erzeuger
erst nur mit einem Teil der
Gesamtanlage betrieben, ist
der Mediumvolumenstrom der
fehlenden Anlageteile durch
Strangregulierventile zu
simulieren.
■ Die Rohrdimensionierung
ist so auszulegen, daß der
vorgeschriebene Mindest-
volumenstrom nicht unter-
schritten wird.
Alle Angaben in mm
