Seite 6

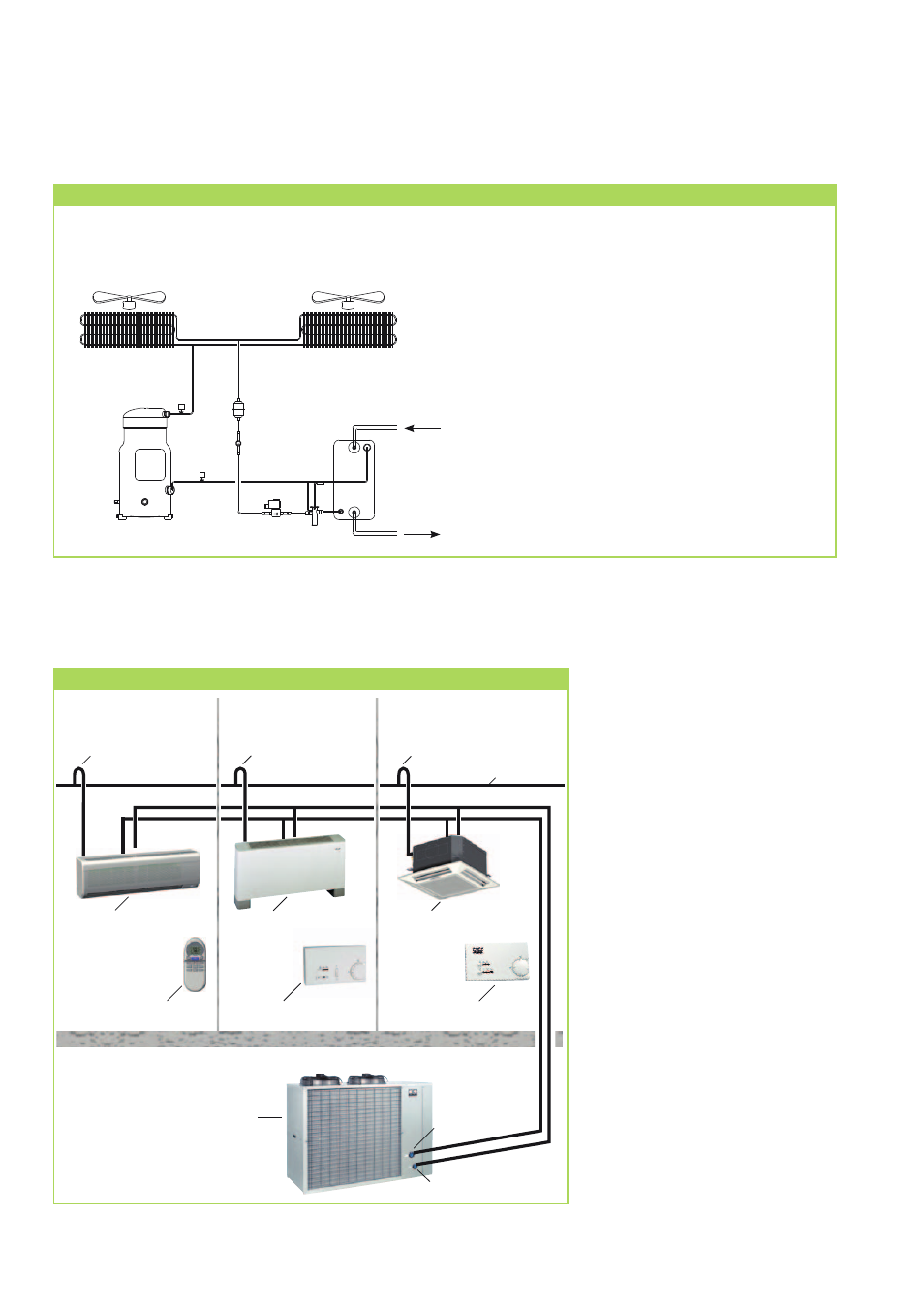

Geräteaufbau
RVS 5300 bis 7000 INOX
Kühlbetrieb
Das Gerät ist für ein 2-Leiter-
System konzipiert.
Das System besitzt 2 Mediumrohre
(Leiter: Vor- und Rücklauf) zum
Kühlen mit kaltem Medium (RVS)
oder zum Heizen mit warmem
Medium (Heizungsanlage).
In Kombination mit einer ent-
sprechenden Anlage besteht die
Möglichkeit, die erzeugte Leistung
über den Fußboden, über das Bau-
werk oder über Kühlsegel in die zu
kühlenden Räume einzubringen.
Bei allen Anlagenaufbauten ist ein
Mindestvolumenstrom des Medi-
ums jederzeit sicherzustellen.
Bedienung
Das Gerät wird komfortabel über
den vollautomatisch arbeitenden
Regler ECH bedient. Sollte aus
örtlichen Gegebenheiten eine
Programmierung über den internen
Regler nur schwierig zu realisieren
sein, kann das Gerät auch über
die Kabel-Fernbedienung EKW
(Zubehör) oder einen externen,
potentialfreien Freigabekontakt
(Serie) angesteuert werden.
Kaltwasser-Erzeuger
Systemaufbau
Mediumeintritt
Mediumaustritt
Innenbereich 1
Außenbereich
Innenbereich 2
Innenbereich 3
Raumtemperatur-Regelung
Infrarot-Fernbedienung
Kabel-Fernbedienung
Kaltwasser-
Abnehmer
Kaltwasser-
Abnehmer
Kaltwasser-
Abnehmer
Kondensatleitung
Kondensatleitung
Kondensatleitung
Kondensat-Sammelleitung
Legende:
1
Kompressor
2
Lamellenverflüssiger
3
Verflüssigerventilator
4
Filtertrockner
5
Kältemittelschauglas
6
Magnetventil Kältekreis
7
Therm. Expansionsventil Kühlbetrieb
8
Platten-Verdampfer
3
4
5
6
7
8
2
1
3
2
Systemaufbau
REMKO RVS
6
