REMKO RVS 2700 INOX - Handbuch (Seite 5)

Kältemittel verdampft unter nied-
rigem Druck.
Das gasförmige Kältemittel gelangt
in einen elektrisch angetriebenen
Kompressor (Scroll-Bauweise),
der den Druck und die Tempera-
tur des Kältemittels erhöht. Das
gasförmige Kältemittel wird in den
Lamellenverflüssiger geleitet, der
infolge des Wärmeaustausches das
Kältemittel unter hohem Druck
verflüssigen läßt. Die am Verflüs-
siger austretende Luft erwärmt die
Umgebung.
Das flüssige Kältemittel wird
mittels einem regelbarem Einspritz-
ventil zurück in den Verdampfer
geleitet, wo der Kreisprozess
erneut beginnt.
Zur Regelung der Kühlleistung
wird eine rücklauftemperaturab-
hängige Regelung verwendet, die
neben allen Sicherheitsfunktionen
den autarken Gerätebetrieb sicher-
stellt. Ein potentialfreier Kontakt
ermöglicht eine Freigabe von einer
entfernten Stelle aus.
Das Gerät ist für die Aufstellung im
Außenbereich konzipiert. Es kann
Die Geräte werden in einer stabilen
Transportverpackung geliefert.
Überprüfen Sie bitte die Geräte so-
fort bei Anlieferung und vermerken
eventuelle Schäden oder fehlende
Teile auf dem Lieferschein und
informieren Sie den Spediteur und
Ihren Vertragspartner.
Für spätere Reklamationen kann
keine Gewährleistung übernommen
werden.
Gerätebeschreibung
Transport und
Verpackung
Das Gerät (luftgekühlter Kalt-
wasser-Erzeuger) nimmt im Kühl-
betrieb die Wärme des aus dem
zu kühlenden Betriebsmedium
Wasser oder einem Gemisch aus
Wasser und Glykol innerhalb eines
geschlossenen Mediumkreises im
Verdampfer (Platten-Verdampfer
innerhalb des Speichers) auf und
gibt sie an den geschlossenen
Kältekreis ab. Infolge des Wärme-
austausches kühlt sich das Medium
ab, das im Kältekreis befindliche
unter bestimmten Umständen
auch im Innenbereich eingesetzt
werden.
Der Kältekreis des Gerätes besteht
aus einem Platten- Verdampfer,
Kompressor, thermisches Ein-
spritzventil, Lamellenverflüssiger,
Verflüssigerventilator, Winterrege-
lung und Hoch- und Niederdruck-
wächter.
Der Mediumkreis besteht aus
Speicher, Umwälzpumpe, Aus-
dehnungsgefäß, Sicherheitsventil,
Manometer, Füll- und Entleerungs-
ventil und Differenzdruckwächter.
Als Zubehör sind externe Netz-
trennschalter, Sammelstörmel-
dungen, Kabel-Fernbedienungen,
Glykolkonzentrat und Technische
Geräteübergaben erhältlich.
Legende:
1 Umwälzpumpe
2 Filtertrockner
3 Kältemittelschauglas
4 Therm. Expansionsventil Kühlbetrieb
5 Lamellenverflüssiger
6 Verflüssigerventilator
7 Membranausdehnungsgefäß
8 Platten-Verdampfer
9 Manueller Entlüfter
10 Füll- / Entleerungsanschluß
11 Differenzdruckwächter
12 Kompressor
13 Speicher

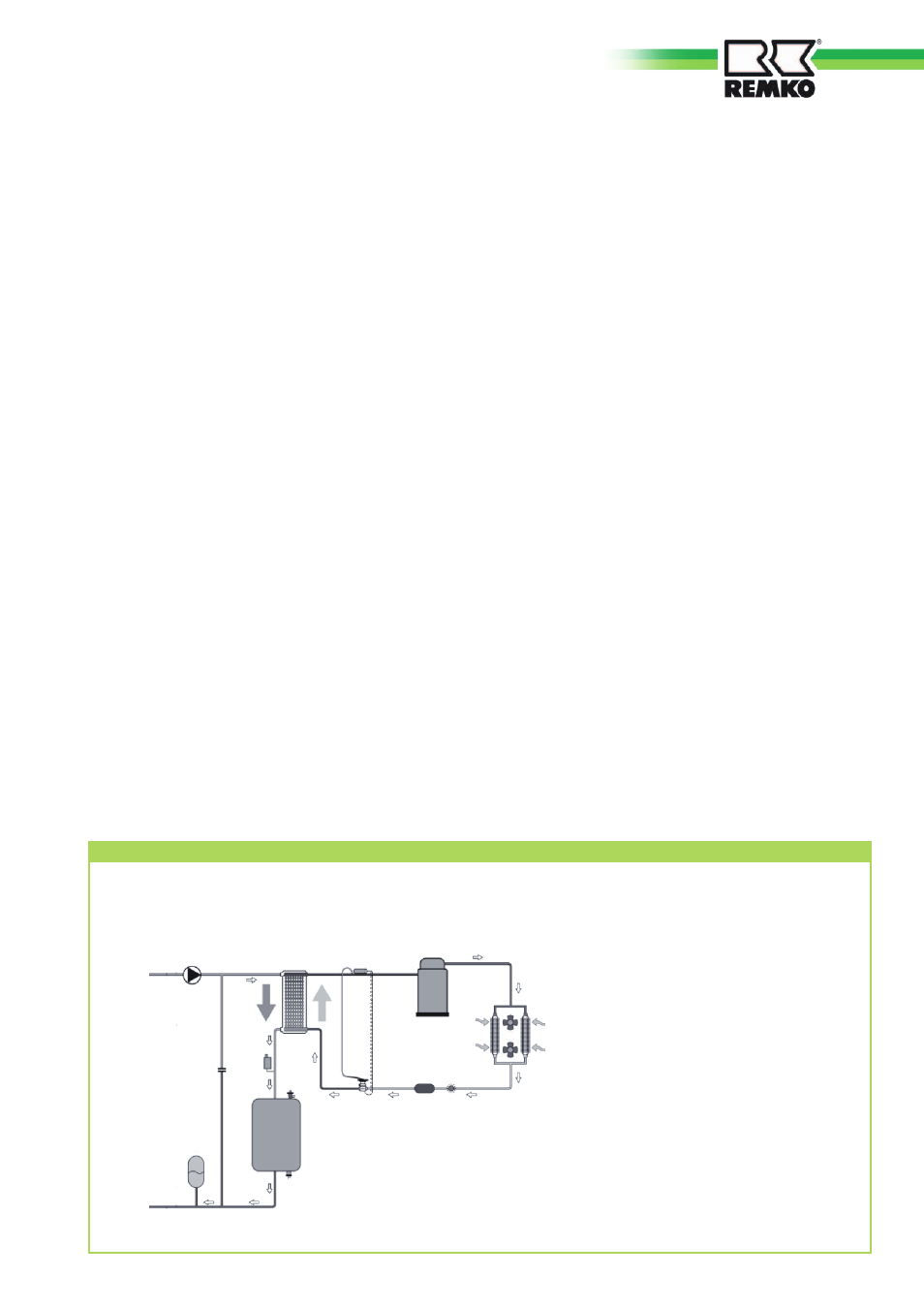

Geräteaufbau
RVS 2500 bis 4100 INOX
Kühlbetrieb
1
3 4
5 6
7
8
9
11
10
13
12
2
5
