Seite 24
V2
K1
Mc1
Tr
Fr
P
M
v2
F2
F3
Cr
M
v1
F10
S
t1
S
t2
S
t3
S
t2
F1
Rc
N1
HP
Tk1
K10
LP
FL
Anschlußplatine
L1 L2 L3 N PE
Elektrische Bauteile
Elektrische
Sicherheitseinrichtungen
Druckwächter Kältekreis HP u. LP
Innerhalb des Kältekreises befin-
det sich in der Heißgasleitung ein
Hochdruckwächter (HP) zur
Abschaltung des Kaltwasser-Erzeu-
gers bei mangelnder Wärme-abga-
be. Ein Niederdruckwächter (LP) in
der Saugleitung oder im Kompres-
sor dient zur Abschaltung des Kalt-
wasser-Erzeugers bei zu geringen
Füllmengen des Kältemittels.
Differenzdruckwächter
Mediumkreis FL
Der Differenzdruckwächter ist
parallel zum Verdampfer im Me-
diumkreis installiert. Er mißt die
Druckdifferenz zwischen Eingangs-
und Ausgangsdruck und schaltet
bei Unterschreiten des Mindest-
volumenstromes oder bei extrem
großen Volumenströmen das Gerät
ab.
Phasenfolgerelais F10
Das Phasenfolgerelais kontrolliert
die Drehrichtung der Spannungs-
versorgung. Bei falscher Drehrich-
tung wird der Kompressor nicht
frei geschaltet.
Thermische Verflüssigungs-
regelung (Winterregelung)
Durch eine modulierende Aus-
gangsspannung kann die Drehzahl
des Verflüssigerventilators an die
gewünschte Verflüssigungstem-
peratur angepasst und somit ein
konstantes Druckniveau gehalten
werden.
Der Regler ECH ermittelt über den
Sensor St 3 und St 6 die momen-
tane Verflüssigungstemperatur
im Verflüssiger. Der Sollwert wird
dann über die TK-Regelplatine
geregelt.

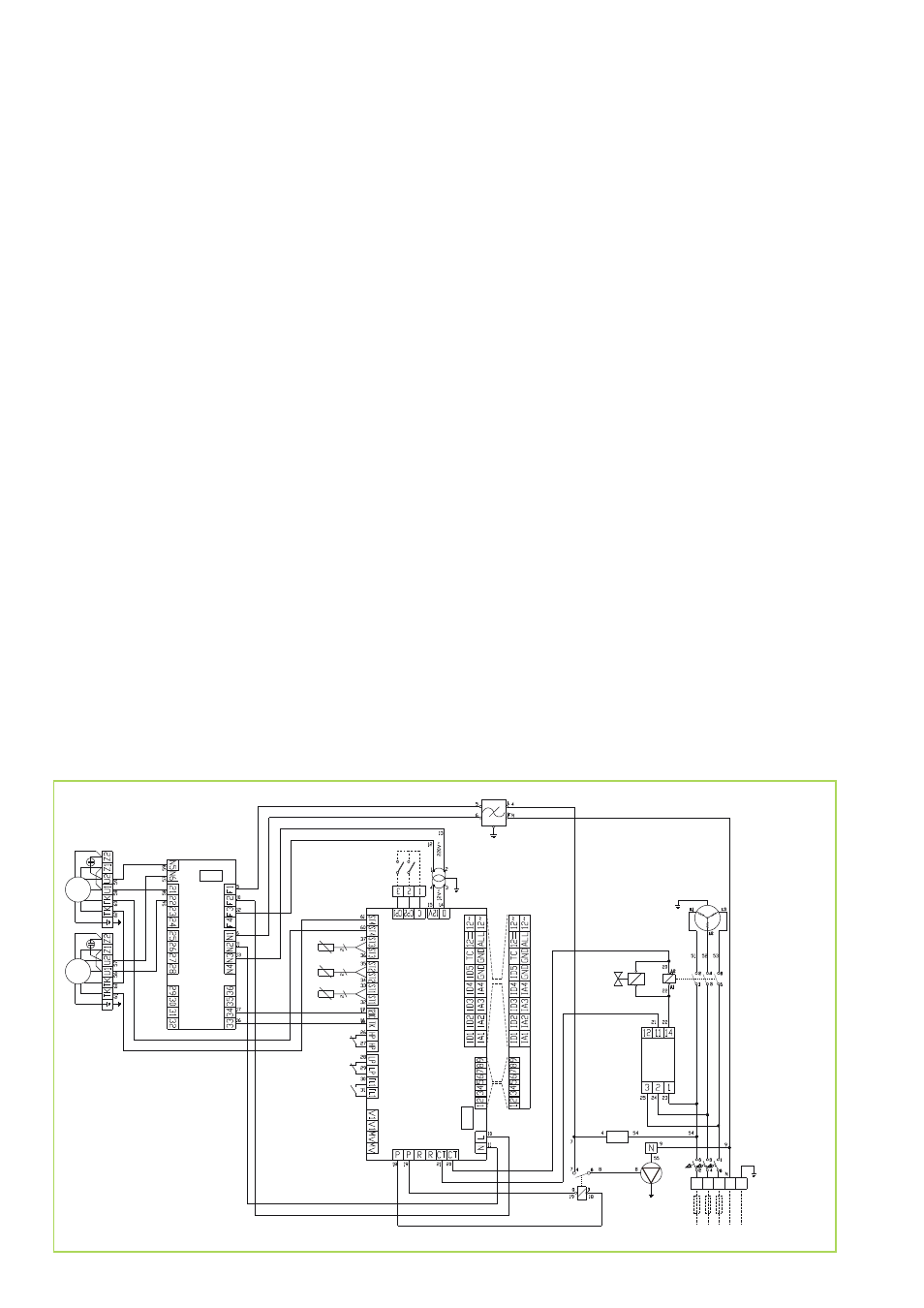

Elektrisches Schaltschema
RVS 2500 - 3300 INOX
Thermokontakte
Verflüssigerventilatoren
Die Thermokontakte der Verflüs-
sigerventilatoren vermeiden ein
Überhitzen der Motoren.
Thermokontakt Kompressor
Der Thermokontakt befindet sich
innerhalb des Kompressors und
begrenzt dessen Heißgasendtem-
peratur.
Magnetventil Kältekreis
Das Magnetventil in der Flüs-
sigkeitsleitung des Kältekreises
unterbindet nach dem Abschalten
des Kompressors einen Druckaus-
gleich über das Expansionsventil
und somit das Nachverdampfen
von Kältemittel innerhalb des Ver-
dampfers.
Einspeisung
400 V / 3 Ph~,
N, PE 50 Hz
