Erforderliche Anlagenkomponenten

Mindestvolumenstrom

Die Umwälzpumpe des Kaltwasser-

Erzeugers erzeugt einen konstan-

ten Mediumvolumenstrom;

ein Druckverlust in der Anlage

und im Kaltwasser-Erzeuger ist die

Folge. Der Differenzdruckschal-

ter im Kaltwasser-Erzeuger mißt

den Medium-Druckverlust über

den Verdampfer und schaltet bei

Unterschreitung des Mindestvolu-

menstromes das Gerät aus.

Um einen konstanten Volumen-

strom zu gewährleisten sind

3-Wege-Ventile mit Bypass, eine

Hydraulische Weiche zum Aufbau

eines Primär- und Sekundärkreises

oder eine volumenstromabhän-

giger Bypass erforderlich.

Mediumleitungen

Die Mediumleitungen können als

Kupfer-, Stahl oder Kunstoff-Rohre

ausgeführt sein. Um die Druck-

verluste zu minimieren sollten nur

strömungsgünstige Fittinge ver-

wendet werden.

Bei der Auslegung sind die bei

Kaltwasser-Systemen großen Vo-

lumenströme, höhe Druckverluste

infolge eines Wasser-Glykol-Ge-

misches und der Mindestvolumen-

strom des Kaltwasser-Erzeugers zu

beachten.

Die Leitung ist dampfdiffusions-

dicht zu isolieren, ggf. ist die aktu-

elle EnEV zu beachten. Im Außen-

bereich ist eine UV-beständigkeit

zu realisieren.

Druck- und Temperaturanzeigen

Die Druck- und Temperaturanzei-

gen im Ein- und Austritt dienen

der Einstellung des Mediumvolu-

menstromes. Die Anzeigen sollten

absperrbar sein.

Im Kaltwasser-Erzeuger befindet

sich eine Druckanzeige (Austritt)

und jeweils ein Sensor im Ein- und

Austritt. Über den Regler können

die Werte der Sensoren abgefragt

werden.

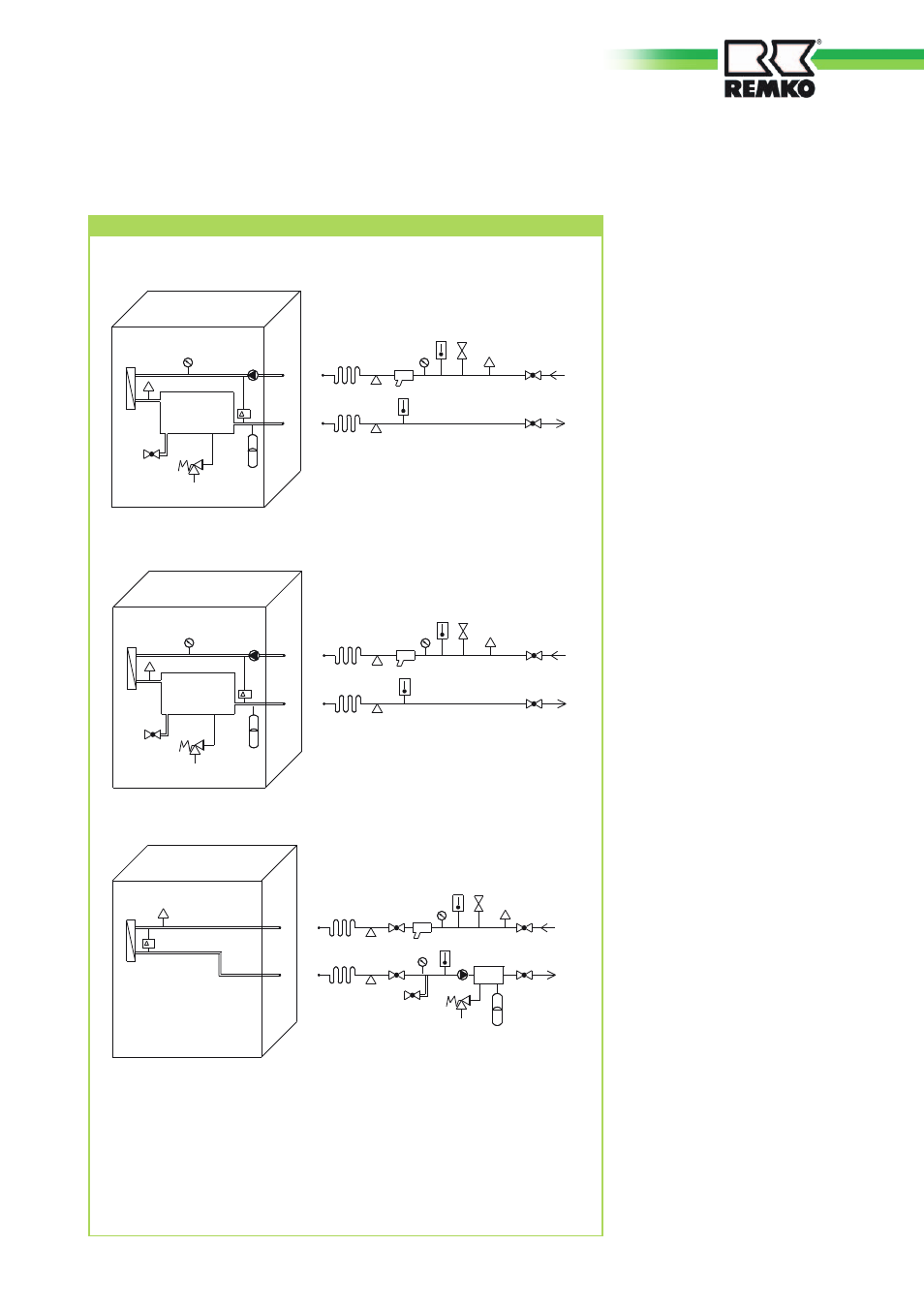

Schema der Anlagekomponenten

1. Absperrventil
2. Entlüfter, automatisch
3. Füllanschluß
4. Temperaturanzeige
5. Druckanzeige
6. Schmutzfänger
7. Statische Befestigung
8. Kompensator
9. Umwälzpumpe
10. Differenzdruckwächter

11. Entlüfter, manuell
12. Speicher
13. Sicherheitsventil
14. MAG
15. Verdampfer
16. Anschluß Mediumeintritt
17. Füllanschluß / Entleerungsanschluß
18. Anschluß Mediumaustritt

1

2

3

4

5

6

7

8

9

10

17

12

13

14

15

16

18

RVS 2500 bis 4100 INOX

P

RL

FL

VL

1

2

3

4

5

6

7

8

9

10

17

12

13

14

15

16

18

RVS 5300 bis 7000 INOX

(mit Hydronikteil)

11

1

2

3

4

5

6

7

8

9

10

17

12

13

14

15

16

18

RVS 5300 bis 7000 INOX (

ohne Hydronikteil)

11

11
