Anschluß der
Mediumleitungen
■ Der bauseitige Anschluß der
Leitungen erfolgt auf der Rück-
seite der Geräte.
■ Für Servicezwecke sind die
Anschlüsse mit Absperrventilen
auszurüsten und der Volumen-
strom mittels Strangregulierven-
tile einzustellen.
■ Zusätzliche automatische Ent-
lüftungsventile sind im Vor- und
Rücklauf, an der höchsten Stelle
der Installation, vorzusehen.
■ Die Mediumleitungen dürfen
keine statischen Belastungen
auf das Gerät ausüben.
■ Der Anschluß der Leitungen
darf keine thermische oder
mechanische Beanspruchung
auf das Gerät erzeugen.
Ggf. Leitung kühlen bzw.
mit dem zweiten Werkzeug
gegenhalten.
■ Wird der Kaltwasser-Erzeuger
erst nur mit einem Teil der
Gesamtanlage betrieben, ist
der Mediumvolumenstrom der
fehlenden Anlageteile durch
Strangregulierventile zu
simulieren.
■ Die Rohrdimensionierung ist
so auszulegen, daß der vorge-
schriebene Mindestvolumen-
strom nicht unterschritten wird.
Erforderliche
Anlagenkomponenten
Mindestvolumenstrom
Die Umwälzpumpe des Kaltwasser-
Erzeugers erzeugt einen konstan-
ten Mediumvolumenstrom;
ein Druckverlust in der Anlage
und im Kaltwasser-Erzeuger ist die
Folge. Der Differenzdruckschal-
ter im Kaltwasser-Erzeuger mißt
den Medium-Druckverlust über
den Verdampfer und schaltet bei
Unterschreitung des Mindestvolu-
menstromes das Gerät aus.
Um einen konstanten Volumen-
strom zu gewährleisten sind
3-Wege-Ventile mit Bypass, eine
Hydraulische Weiche zum Aufbau
eines Primär- und Sekundärkreises
oder eine volumenstromabhän-
giger Bypass erforderlich.
Mediumleitungen
Die Mediumleitungen können als
Kupfer-, Stahl oder Kunstoff-Rohre
ausgeführt sein. Um die Druck-
verluste zu minimieren sollten nur
strömungsgünstige Fittinge ver-
wendet werden.
Bei der Auslegung sind die bei
Kaltwasser-Systemen großen Vo-
lumenströme, höhe Druckverluste
infolge eines Wasser-Glykol-Ge-
misches und der Mindestvolumen-
strom des Kaltwasser-Erzeugers zu
beachten.
Die Leitung ist dampfdiffusions-
dicht zu isolieren, ggf. ist die aktu-
elle EnEV zu beachten. Im Außen-
bereich ist eine UV-beständigkeit
zu realisieren.
Druck- und Temperaturanzeigen
Die Druck- und Temperaturanzei-
gen im Ein- und Austritt dienen
der Einstellung des Mediumvolu-
menstromes. Die Anzeigen sollten
absperrbar sein.
Im Kaltwasser-Erzeuger befindet
sich eine Druckanzeige (Austritt)
und jeweils ein Sensor im Ein- und
Austritt. Über den Regler können
die Werte der Sensoren abgefragt
werden.
Strangregulierventile
Durch bauseitig zu stellende
Strangregulierventile werden die
in der Rohrnetzauslegung er-
rechneten Einzel-Druckverluste

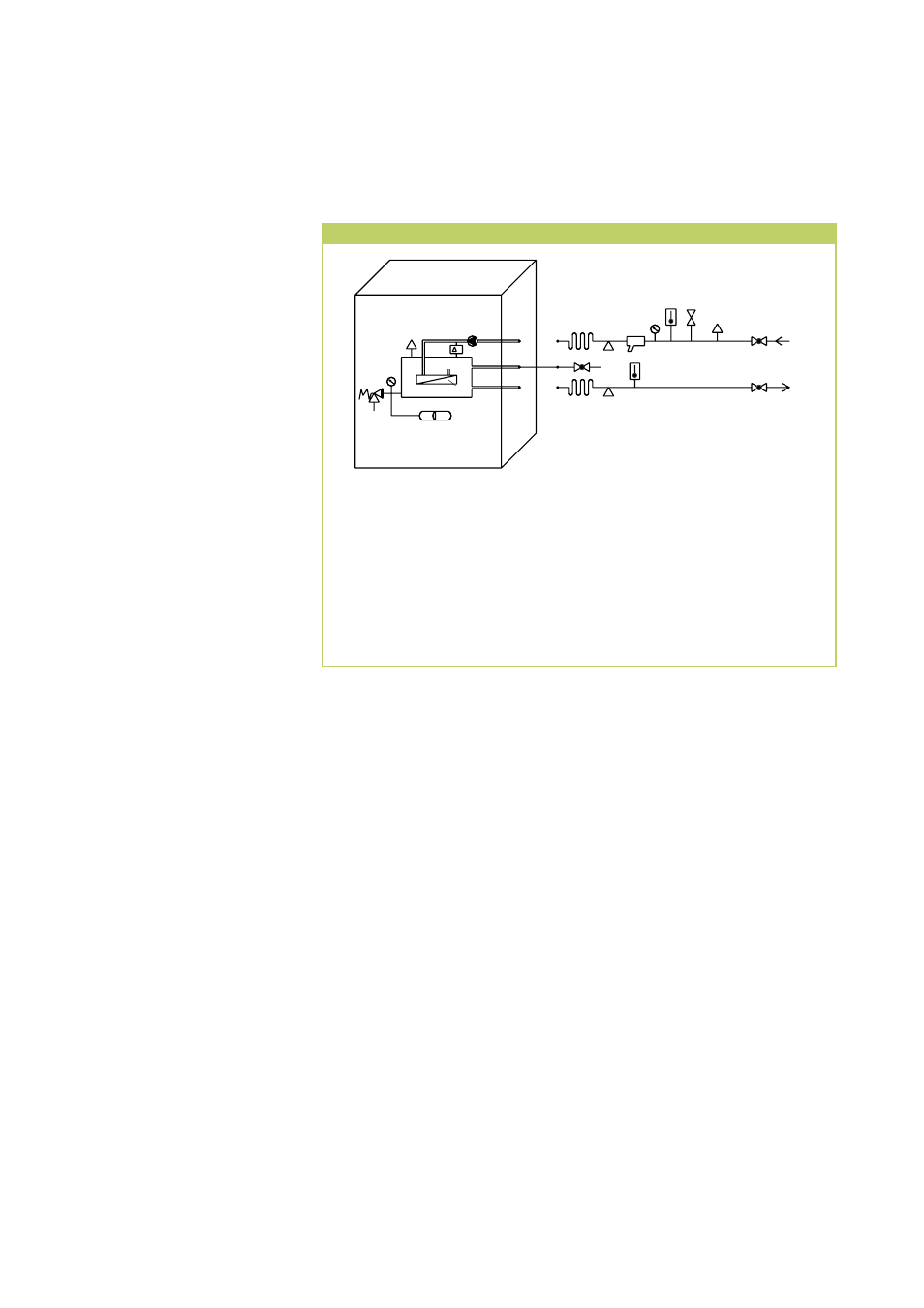

Schema der Anlagekomponenten
1. Absperrventil
2. Entlüfter, automatisch
3. Füllanschluß
4. Temperaturanzeige
5. Druckanzeige
6. Schmutzfänger
7. Statische Befestigung
8. Kompensator
9. Umwälzpumpe
10. Differenzdruckwächter 11. Entlüfter, manuell
12. Speicher
13. Sicherheitsventil
14. MAG
15. Verdampfer
16. Anschluß Mediumeintritt
17. Füllanschluß / Entleerungsanschluß
18. Anschluß Mediumaustritt
P
RL
FL
VL
1
2
3 4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
4
7 8
1
