Das Gerät ist für die Verwendung eines Glykol-Wasser-Gemisches pa-
rametriert. Wird eine höhere Konzentration verwendet sind die werks-
seitige Frostschutz-Konfiguration des Gerätes zu verändern!
HINWEIS
jedes einzelnen Gerätes an die
Gesamtanlage angepasst. Infolge
des Druckverlustes passen sich die
Nennvolumenströme des Mediums
an die erforderlichen Werte an.
Frostschutz (Zubehör)
Als Medium einer Kaltwasser-
Anlage wird in der Regel ein
Wasser-Glykol-Gemisch verwen-
det. Je nach Einsatz des verwen-
deten Glykoltyps und -menge
verändert sich die Viskosität, der
Druckverlust erhöht sich und die
abgegebene Kühl-/bzw. Heizleis-
tung des Gerätes wird reduziert.
Alle Anlagen-Komponenten müs-
sen für die Verwendung mit Glykol
freigegeben sein.
In der Regel empfiehlt es sich,
dem Wasser einen 34%igen Anteil
Ethylenglykol mit Inhibitoren
für den Korrosionsschutz beizu-
mischen. Diese Konzentration
gewährleistet eine Frostsicherheit
bis zu –20°C, bei tieferen Tempera-
turen entsteht ein Eisbrei, der keine
Sprengwirkung mehr hat.
Bei der Verwendung und
Entsorgung sind die Produkt-
und Sicherheitsdatenblätter
des verwendeten Glykoltyps zu
beachten.
ACHTUNG
Anteil
Glykol
Frost-
schutz
+-2°C
Korrekturfaktoren bei Verwendung eines
Gemisches aus Glykol * und Wasser
Kühl-
leistung
Leistungs-
aufnahme
Volumen-
strom
Druck-
verlust
Vol. %
°C
K
L
K
PE
K
V
K
D
0
0
1
1
1
1
20
-9
0,960
0,995
1,040
1,19
35
-21
0,950
0,990
1,090
1,35
40
-26
0,925
0,985
1,105
1,51
Verwenden Sie den für Ihren
Einsatzbereich erforderlichen
Typ und Mischungsverhältnis
zur Sicherstellung des Gefrier-
punktes.
ACHTUNG
Kann das Medium mit Trinkwasser oder Lebensmitteln in Berührung
kommen, ist ein auf Basis des toxikologisch unbedenklichen Propylengly-
kols vorzuziehen. Um die Sprengwirkung zu unterbinden ist dann in der
Regel ein 38%iger Anteil erforderlich.

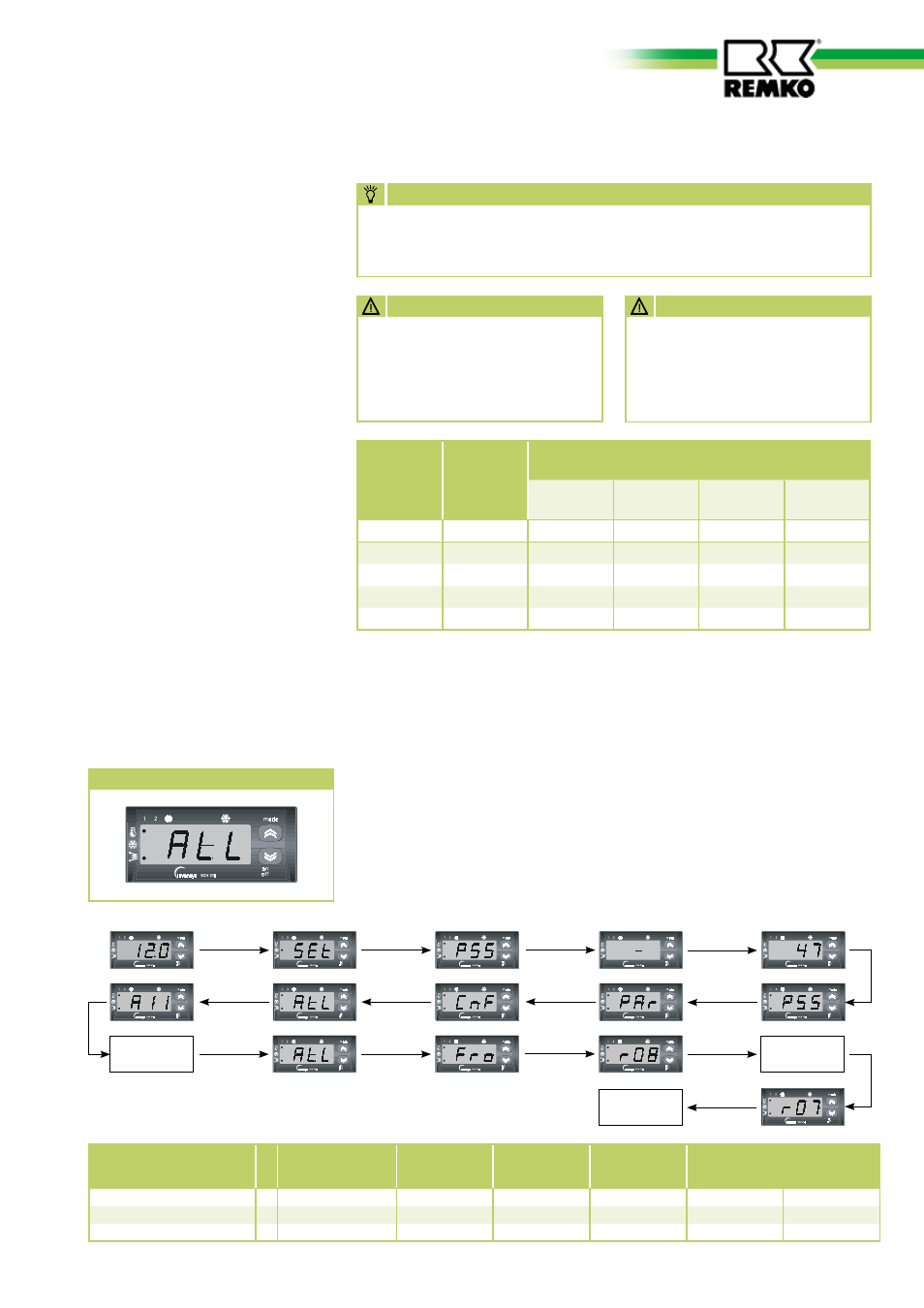

Konfiguration Frostschutzparameter
Bei der Verwendung von einem Glykol-Wasser-Gemisch sind Parameter
der Regelung neu zu konfigurieren.
Geschieht dies nicht, kann die Störung E05 eher anlaufen.
Im Menüpunkt ALL und Fro können in der Ebene 5 die Parameter A11,
r07 und R08
geändert werden.
Der folgende Programmablauf ist zu programmieren.
Konfiguration Parameter A11/r07/r08
0 % Ethylen-
glykol
(Werkseinstellung)
10 % Ethylen-
glykol
20 % Ethylen-
glykol
30 % Ethylen-
glykol
35 % Ethylen-
glykol
Werkseinstellung
Wert Frostschutzalarm A 11 °C
2
0
-4
-13
-17
-6
Wert Widerstand r 08
°C
2
-1
-6
-15
-19
-5
Wert Widerstand r 07
°C
2
-1
-6
-15
-19
*
Wir empfehlen ein Ethylenglykol zu verwenden. Beachten Sie die Sicherheits- und
Produktdatenblätter des verwendeten Glykoltypes.
Eingabe =
Wert aus Tabelle
Widerstand r08
Eingabe =
Wert aus Tabelle
Frostschutzalarm
A11
kurzzeitig
kurzzeitig
q
q
p
Ebene 0
Ebene 1
Ebene 1
kurzzeitig
q
p
Ebene 2
p
Ebene 2
kurzzeitig
kurzzeitig
q
q
p
kurzzeitig
q
p
p
2 Sek.
kurzzeitig
q
q
p
kurzzeitig
q
p
q
p
kurzzeitig
2 Sek.
2 Sek.
q
p
Nur RVS...H INOX
Eingabe =
Wert aus Tabelle
Widerstand r07
