Abmessungen
INT-AV (Elektronikplatine) ............................................................. 57 x 80 mm
INT-AVT (Gehäuse)............................................................. 35 x 127 x 22 mm
Gewicht
INT-AV.......................................................................................................46 g
INT-AVT.....................................................................................................42 g
Die Konformitätserklärung ist unter der Adresse www.satel.eu/ce zu finden
3. Elektronikplatine

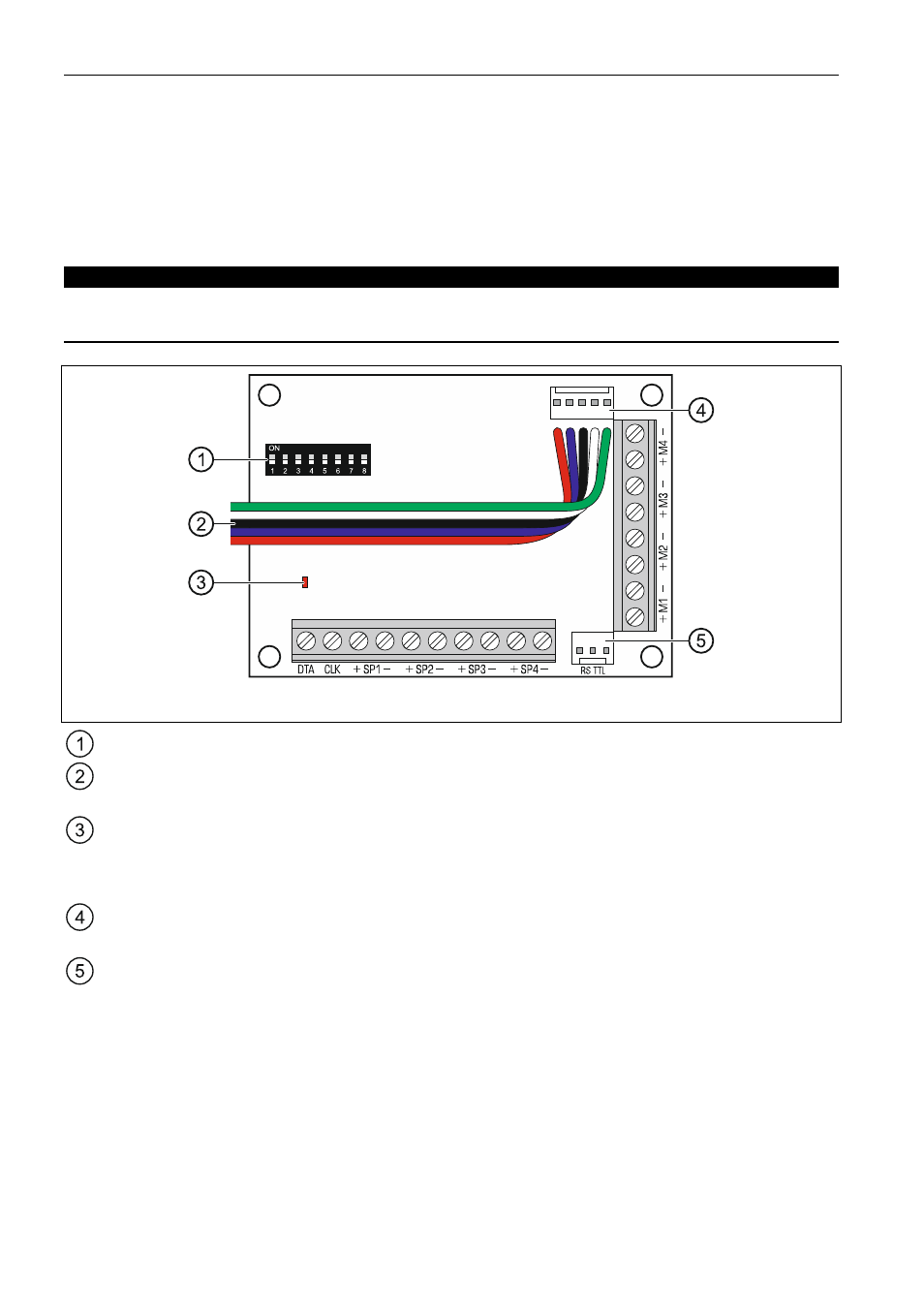

Abb. 1. Elektronikplatine des Moduls.
Gruppe von DIP-Schaltern (siehe: DIP-S CHALTER ).
Leitungen für den Steckverbinder Typ PIN5 zum Anschluss des Moduls an die Buchse
auf der Elektronikplatine der Zentrale (Buchse zum Anschluss des Sprachmoduls).
LED-Diode zur Anzeige der Kommunikation mit der Zentrale:
 LED blinkt – Datenaustausch mit der Zentrale;
 LED leuchtet – keine Kommunikation mit der Zentrale.
Buchse zum Anschluss des Sprachmoduls INT-VG, des 16-Kanal-AWAG-Moduls
CA-64 SM oder des 1-Kanal-AWAG-Moduls SM-2.
RS232-Schnittstelle (TTL-Standard), die die Aktualisierung der Modulfirmware
ermöglicht (die Verbindung mit dem Computer kann man mittels der vom SATEL
hergestellten Kabel aus dem Set DB9FC/RJ-KPL durchführen).
3.1 Klemmen
DTA, CLK - Datenbus (verbinden Sie mit dem Datenbus der Alarmzentrale).
+SP1- ... +SP4- - Anschluss des Lautsprechers der Einheit INT-AVT (die Ziffer entspricht
der Nummer des Lautsprechers).
+M1- ... +M4- - Anschluss des Mikrofons der Einheit INT-AVT (die Ziffer entspricht der
Nummer des Mikrofons).
