2 ACTIVA SATEL
Erläuterung zur Abbildung 1:
1 - Leitungen der Sabotagekontakte;
2 - Klemmen:
+12V - Speiseeingang,
COM - Masse,
SYN - synchronisierende Klemme – mit
analoger Klemme des Empfängers
zu verbinden,
3 - Klemmen zur Einstellung der Strahlenstärke.
Stellen Sie, je nach Entfernung zwischen
dem Sender und dem Empfänger,
entsprechende Strahlenstärke ein: legen Sie
die Steckbrücke an die Pins Short – Long auf
der Senderplatine (siehe: Abb. 2): Short - bis
zu 10 m, Long – bis zu 20 m an.
4 - Infrarotlicht emittierende LEDs.
2.2 Empfänger

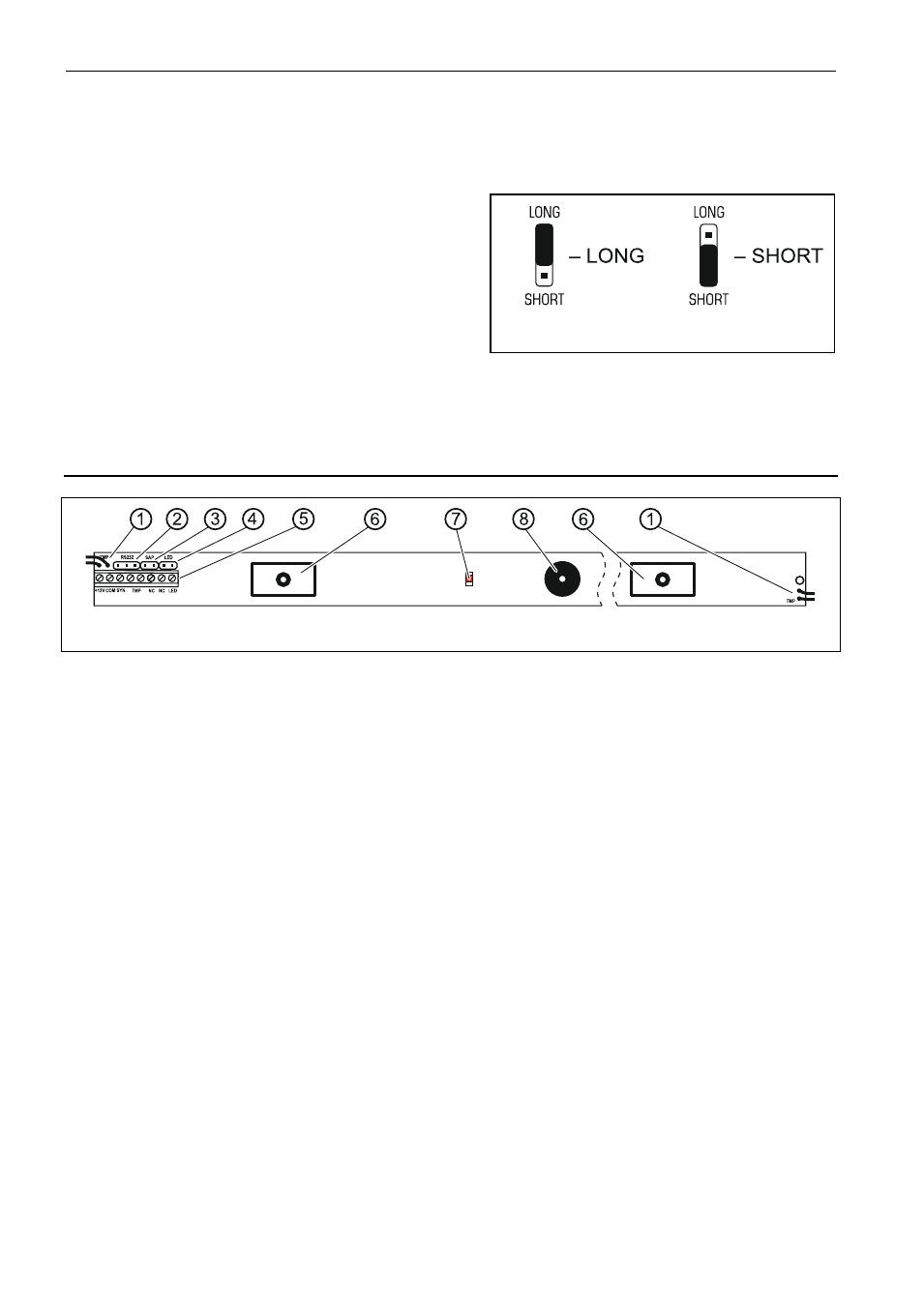

Abb. 3. Vereinfachte Ansicht der Empfängerplatine.
Erläuterung zur Abbildung 3:
1 - Leiter der Sabotagekontakte;
2 - Busche der Schnittstelle RS-232 – zum Anschluss der Schranke an den Computer;
3 - SAP – Pins zur Synchronisierung des Senders mit dem Empfänger;
4 - Pins LED. Nach der Setzung der Steckbrücke auf die Pins, wird die Verletzung des Strahls
durch Aufleuchten der LED signalisiert (ohne Rücksicht auf den Zustand des Eingangs LED.
5 - Klemmen:
+12V – Stromversorgungseingang,
COM – Masse,
SYN – synchronisierende Klemme – mit analoger Klemme des Senders zu verbinden,
TMP – Sabotagekontakt,
NC
– Relais (NC),
LED – der Eingang erlaubt Ein-/Ausschalten der LED, wenn die Steckbrücke von den Pins
abgenommen ist. Die LED wird die Strahlenverletzung signalisieren, wenn
der Eingang mit der Masse kurzgeschlossen ist. Außerdem jede Zustandsänderung
des Eingangs löscht den Speicher der Strahlenverletzungen. Benutzen Sie zur
Steuerung des Eingangs einen OC-Ausgang der Alarmzentrale, der z.B. als
S
ERVICEMODUS - A NZEIGER oder E INSCHALTKONTAKT programmiert ist.
6 - Infrarotempfänger;
7 - LED zur Signalisierung des Zustandes des Geräts (benutzt bei der Synchronisierung
des Senders mit dem Empfänger und zur Anzeige von Strahlenverletzungen);
8 - Summer zur Signalisierung von Strahlenverletzungen (innerhalb von 30 Minuten nach
Einschaltung der Stromversorgung des Geräts. Jeder Strahlenverletzung entspricht ein Ton
des Summers – zum Beispiel: gleichzeitige Verletzung von 3 Strahlen löst 3 kürze Töne,
4 Strahlen – 4 Töne aus usw.).
Rysunek 2 .
