SATEL

ACTIVA

5

E

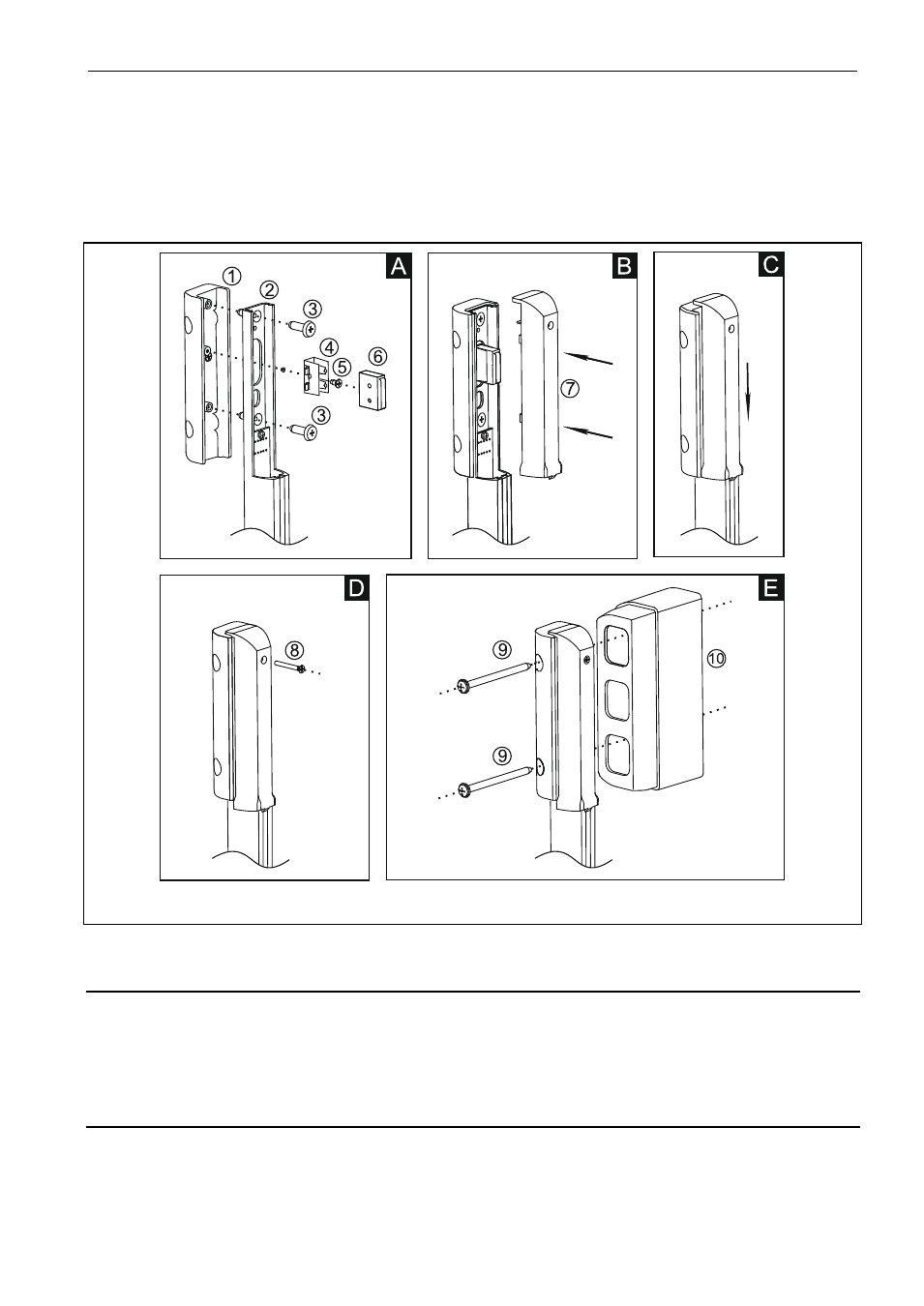

Schrauben Sie die Leiste (9) an die Wand an. Muss die Leiste in einem Abstand von der Wand
montiert werden (wenn der Strahlengang durch aus der Wand herausragende Elemente wie
Fensterbrett, Rinne usw. unterbrochen wird), dann benutzen Sie die Abstandselemente (10).
Um den Abstand der Schranke von der Wand zu vergrößern, können Sie die Elemente
verbinden. Mit einem Abstandselement werden Sie die Leiste 6 cm von der Wand abrücken.
Jedes folgende Element vergrößert den Abstand um weitere 4 cm. Die Abstandselemente sind
nicht mit Sabotagekontakten ausgestattet.

Abb. 10. Montage der Leiste parallel zur Wand.

4. Konfiguration

Die Inbetriebnahme und die Hauptkonfiguration der Infrarotschranken ACTIVA ist manuell, durch
Anlegen der Steckbrücke an die Pins auf der Elektronikplatine des Geräts, durchzuführen.
Die vollständige Konfiguration und die Diagnose der Geräte ist nur per Computer mit installiertem
Programm ACTIVA möglich.

4.1 Manuelle Konfiguration

1. Schließen Sie an das Gerät die Speiseleitungen und die synchronisierende Leitung an.

2. Vergewissern sich, dass keine Gegenstände den Strahlengang unterbrechen.

3. Nehmen Sie die Steckbrücke von den SAP-Pins ab.

4. Schalten Sie die Stromversorgung ein – die LED-Anzeige blinkt schnell.
