SATEL ACTIVA 3
3. Montage
Achtung: Bei der Montage beachten Sie, dass die Schranke keinen direkten Kontakt mit Wasser
haben soll (z: B. Regen, Spritzgeräte).
Bei der Montage vergewissern Sie sich, dass die Sonnenstrahlen nicht direkt auf den Empfänger
fallen (siehe: Abb. 4), weil dies die Funktion des Geräts stören und falsche Alarme auslösen kann.

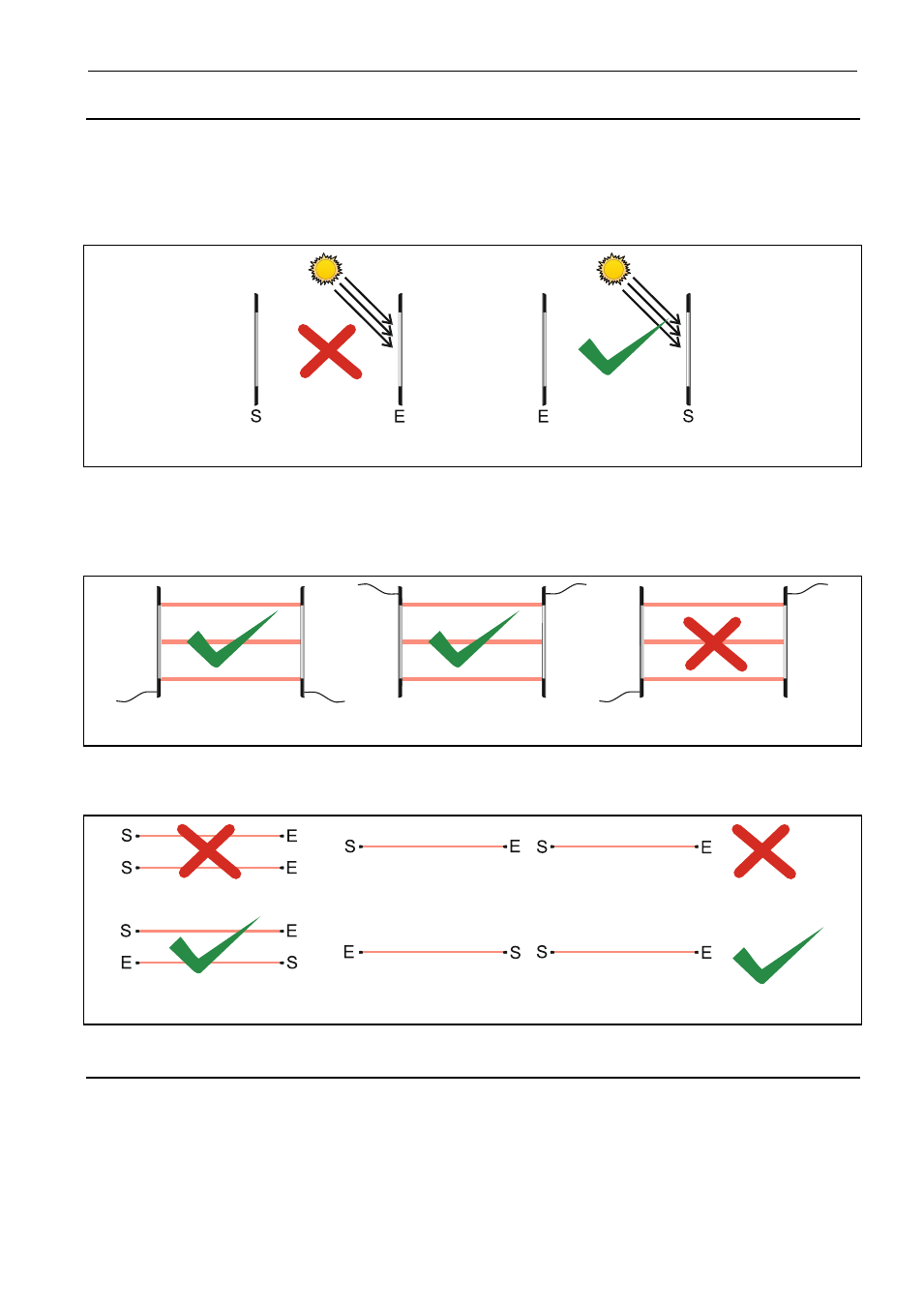

Abb. 4. Optimale Einstellung der Schranke gegenüber der Sonne (S – Sender, E – Empfänger).
Die Infrarotschranken können mit entweder nach oben als oder nach unten gerichteten
Speiseleitungen montiert werden. Es ist aber nicht zulässig, die Leitungen des Empfängers und
des Senders gegenläufig zu montieren (Senderleitungen nach oben, und Empfängerleitungen nach
unten oder umgekehrt – siehe: Abb. 5).
Abb. 5. Montage der Verkabelung der Schranken.
Im Falle der Verbindung von ein paar Infrarotschranken (parallel oder seriell) beachten Sie, dass
die Empfänger und die Sender entsprechend aufgestellt werden sollen (siehe: Abb. 6).
Abb. 6. Parallele und serielle Verbindung der Schranken (S – Sender, E – Empfänger).
3.1 Montage senkrecht zur Wand
A Befestigen Sie die Leiste der Schranke (1) mit Schrauben (2) an die Wand. Legen Sie den Halter
des Sabotagekontakts (3) in die Gleitschiene der Leiste an und schrauben Sie ihn an die Wand
an (4). Dann stecken Sie in den Halter einen Sabotagekontakt ein (5).
