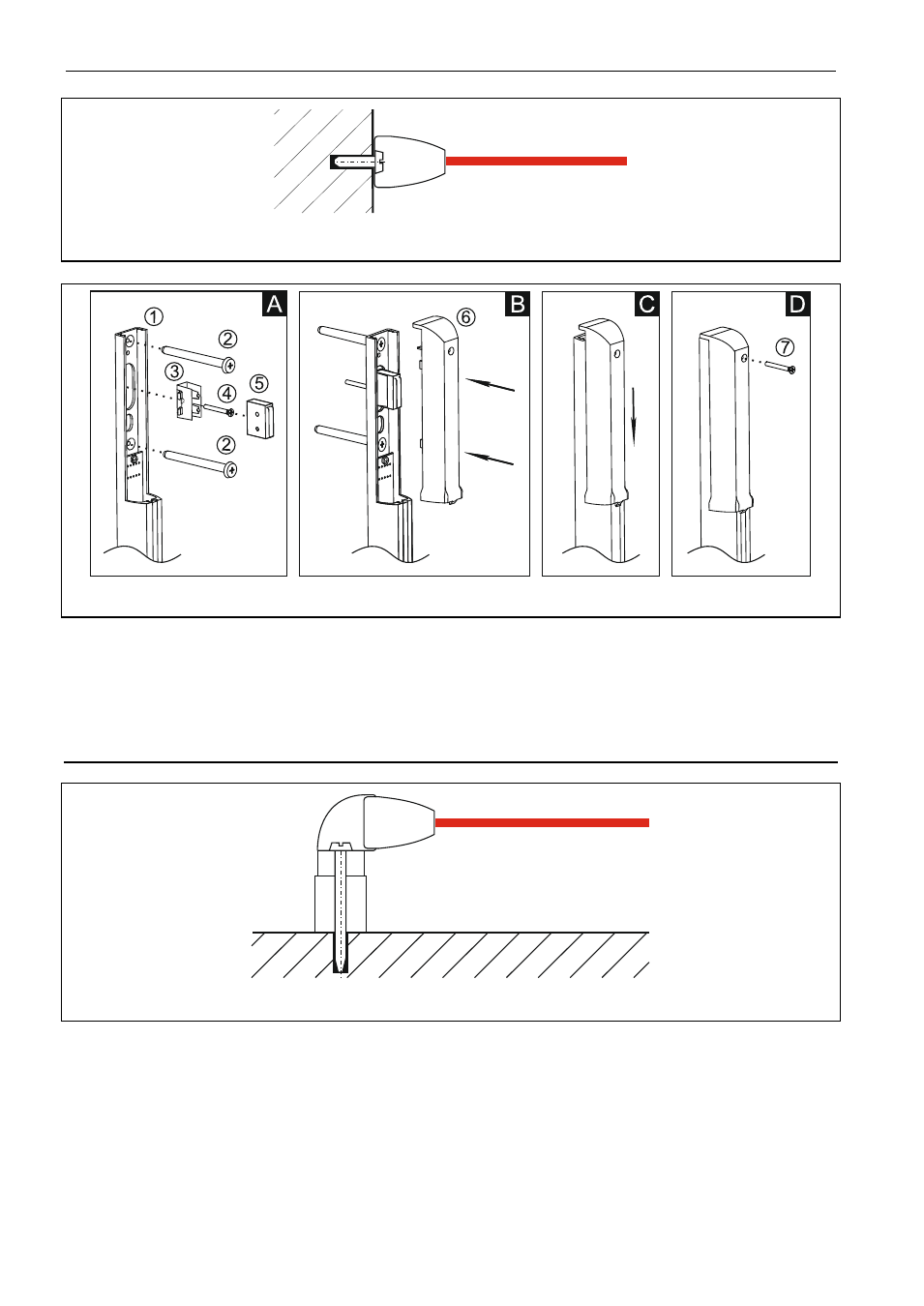

Abb. 7. Draufsicht auf an die Wand angebrachte Leiste.
Abb. 8. Montage der Leiste senkrecht zur Wand.
B Schließen Sie die Speiseleitungen und die synchronisierende Leitung an. Legen Sie
die Kunstsoff-Abdeckung der Leiste an (6).
C Drücken Sie die Abdeckung zu.
D Schrauben Sie die Abdeckung an (7).
3.2 Montage parallel zur Wand
Abb. 9. Draufsicht auf an den Halter angebrachte Leiste.
A Legen Sie die Leiste (2) in den Winkelhalter (1) ein. Schrauben Sie die Elemente miteinander (3).
Legen Sie den Halter des Sabotagekontaktes (4) in die Gleitschiene der Leiste ein (2) und
schrauben Sie ihn an (5). Dann stecken Sie den Sabotagekontakt in den Halter ein (6).
B Schließen Sie die Speiseleitungen und die synchronisierende Leitung an. Verbinden Sie beide
Sabotagekontakte seriell (zu diesem Zweck unterbrechen Sie die längere Sabotageleitung
an der Leiste und löten Sie ihre Endungen mit den Sabotageleitungen des Winkelhalters). Legen
Sie die Kunststoff-Abdeckung an die Leiste an (7).
C Drücken Sie die Abdeckung zu.
D Schrauben Sie die Abdeckung an (8).
