INSTALLATION & ANSCHLUSS
ANSCHLUSSBELEGUNG LAUTSPRECHER
Left+ Left- Right+ Right-
Front Speaker White White/Black Gray Gray/Black
Rear Speaker Green Green/Black Violet Violet/Black
Anmerkung:
■ Die Lautsprecher-Ausgänge dürfen nur an Lautsprecher angeschlossen werden, die über
eine separate Masseführung verfügen.
■ Die Belastbarkeit der angeschlossenen Lautsprecher sollte 45W oder mehr betragen.
■ Die ab Werk im Fahrzeug installierten Lautsprecher werden durch die relativ hohe
Ausgangsleistung dieses Gerätes leicht übersteuert – und können dadurch Schaden
nehmen!
■ Nenn-Impedanz der zu verwendenden Lautsprecher: 4Ω
■ Lautsprecher mit falscher Impedanz führen zu reduzierter Ausgangsleistung und/oder
können das Gerät beschädigen.
■ Dieses Gerät ist nicht für den Anschluss an Fahrzeuge mit 3-Kabel
Lautsprechersystemen geeignet (d.h. minus von linkem und rechtem Kanal zusammen-
geführt). Dieses Gerät verwendet BTL Brückenendstufen und benötigt daher einen
separaten Masse-Anschluss von jedem angeschlossenen Lautsprecher.
■ Die Lautsprecherkabel und auch externe Endstufen müssen mindestens 30cm vom
Antennenkabel entfernt sein.

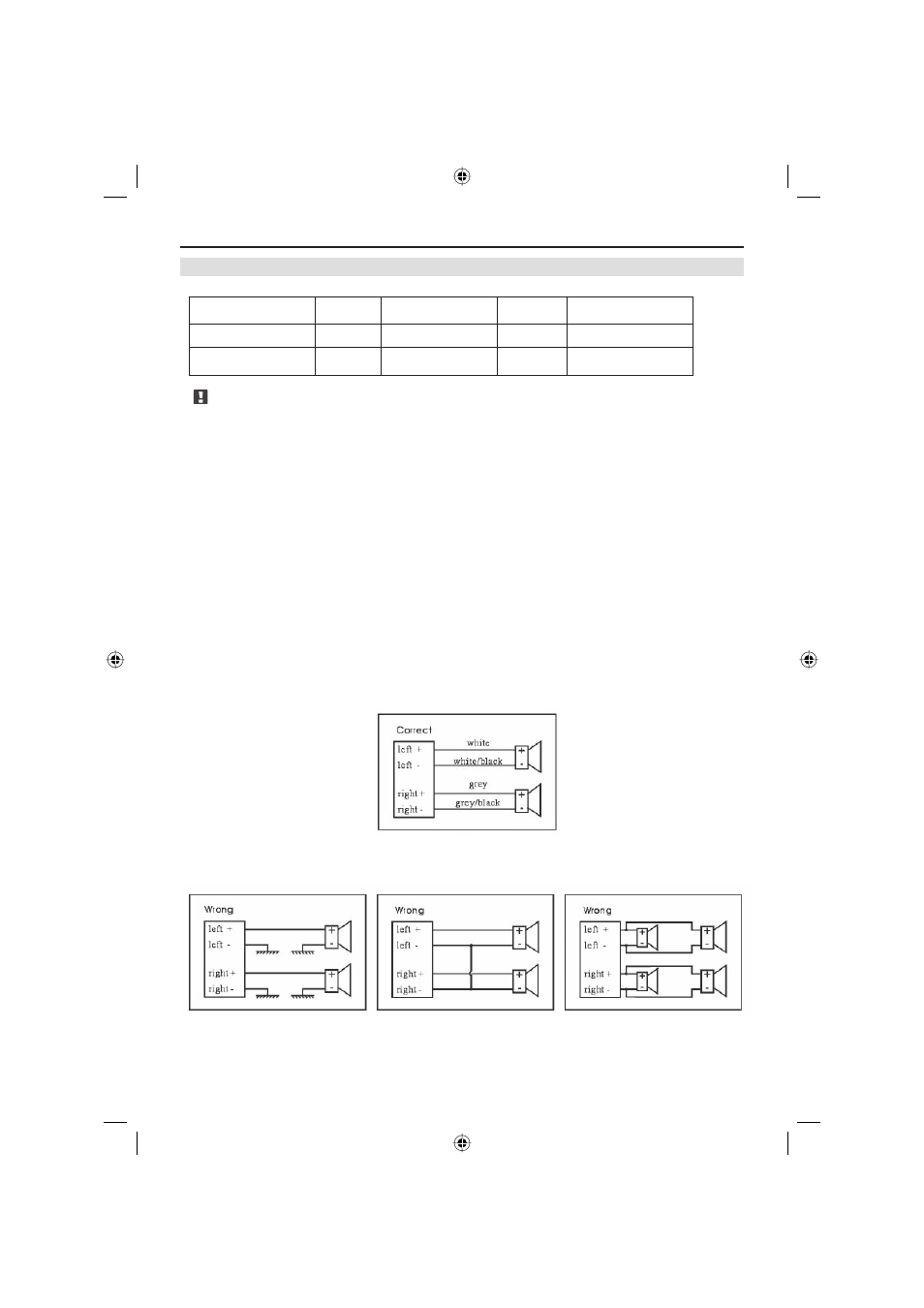

■ Schliessen Sie die Lautsprecher gemäss dem unten abgedruckten Diagramm an.
Falscher Anschluss kann die Lautsprecher selbst, oder auch das Gerät beschädigen.
Korrekter Anschluss der Lautsprecher
Falscher Anschluss der Lautsprecher
