7
Sollten Sie weitere technische Informationen benötigen, setzen Sie sich bitte mit Watson-Marlow in Verbindung.
Pumpenkopf 501RLC
Aufgrund der beiden unter Federspannung stehenden Rollen des 501RLC Pumpenkopfes werden geringfügige Veränderungen
der Schlauchwandstärke automatisch kompensiert und garantieren so eine verlängerte Lebensdauer des Schlauches. Der 501RLC
wird bei der Herstellung so ausgelegt, daß er Schläuche mit einer Wandstärke von 1,6 mm und einem Innendurchmesser von bis
zu 8,0 mm aufnimmt. Dieser Pumpenkopf ist zur erhöhten Sicherheit mit einer durch Werkzeug verschließbaren Schutzvorrichtung
ausgerüstet. Diese Schutzvorrichtung sollte beim Betrieb der Pumpe stets geschlossen sein.
Der Pumpenkopf kann im Uhrzeigersinn betrieben werden, um eine höhere Lebensdauer des Schlauches zu erzielen. Bei Betrieb
gegen den Uhrzeigersinn, hält der Schlauch etwas höheren Drücken stand.
Fördermengen
Die für die 501RLC genannten Fördermengen wurden mit Silikonschlauch erreicht, die Rotation des Pumpenkopfes im Uhrzeigersinn.
Es wurde Wasser bei 20°C und freiem Zulauf ohne Gegendruck gepumpt. Bei kritischen Applikationen ermitteln Sie die Fördermengen
bitte unter Betriebsbedingungen.
501RLC Installation. Simplexeinheiten (Einzelpumpenkopf) und Duplexeinheiten
(Doppelpumpenkopf)
Die Pumpe vom Netz trennen.
Für das Einsetzen der Führung gibt es drei verschiedene Positionen oberhalb der Welle und der Boss Location. Befestigen Sie die
Führung mit der Halteschraube. Vergewissern Sie sich, daß die Antriebswelle entfettet ist bevor Sie den Rotor durch die Spannhülse
auf die Welle setzen. Drehen Sie den Rotor, bis sich die Führungsrollen an der oberen Ecke der Schlauchführung befinden. Ziehen
Sie die Rotorschraube bis zu einem Drehmoment von 3Nm an, damit die Hülse während des Betriebs nicht ins Schleudern gerät.
Klappen Sie den Kurbelgriff ein.
Um die Führung wieder in Position zu bringen, schwenken Sie die Handkurbel heraus, um die Rotorhalteschraube freizulegen.
Drehen Sie die Schraube gegen den Uhrzeigersinn, um die Spannhülse zu lösen, und ziehen Sie den Rotor von der Welle. Lösen Sie
die Führungshalteschraube und heben Sie die Führung ab. Drehen Sie die Führung in die neue Position, und ziehen Sie die
Führungshalteschraube wieder an. Bitte gehen Sie auch bei Reinigung nach dieser Methode vor.

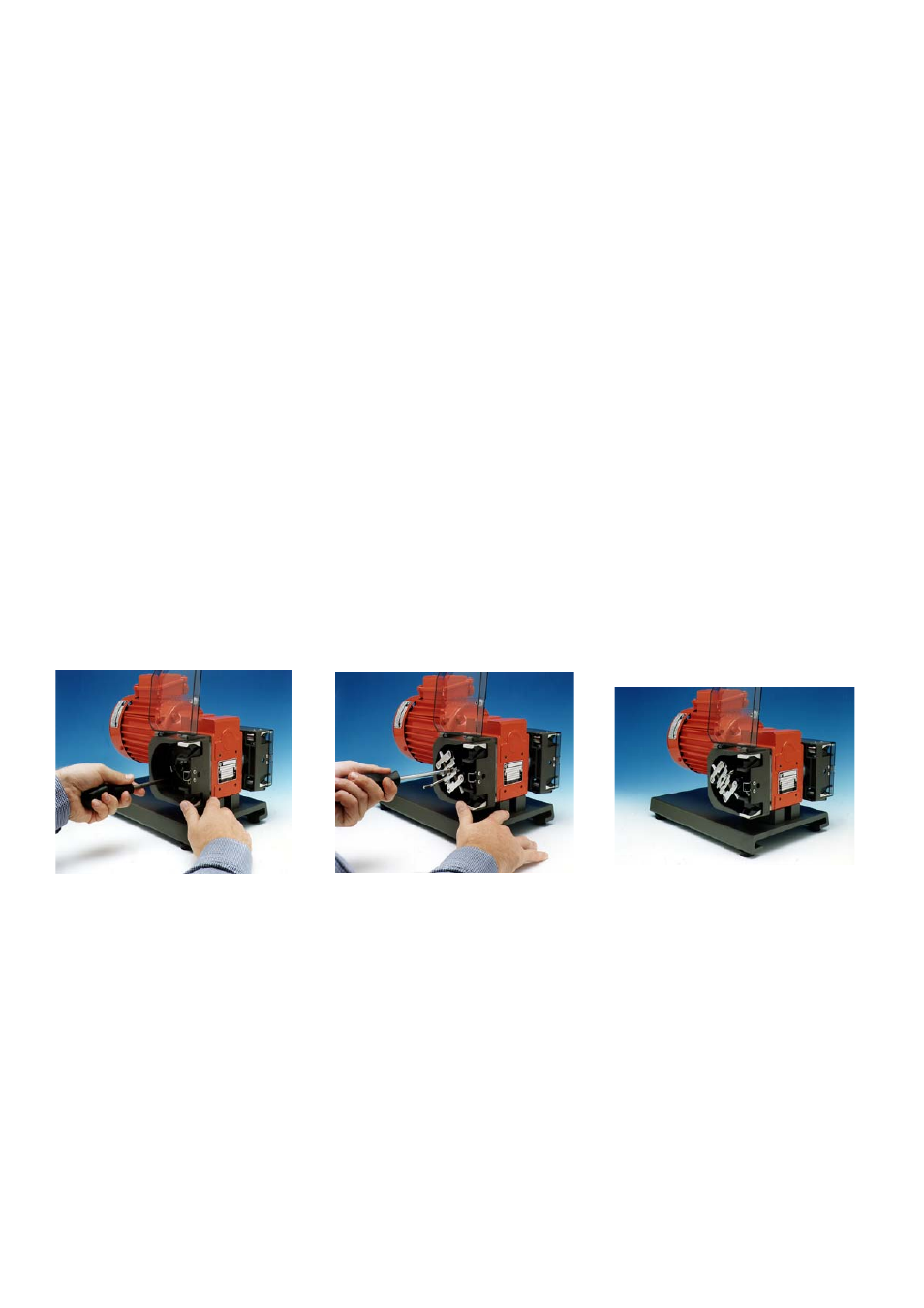

Abgebildet sind Duplexpumpen
501RLC Einlegen des Schlauches - Simplexeinheiten (Einzelpumpenkopf)
Schalten Sie den Antrieb aus, bevor Sie den Schlauch einlegen. Öffnen Sie die schwenkbare Schutzvorrichtung und schwenken die
Rotor-Handkurbel nach außen, bis sie in ihre Position einrastet. Wählen Sie die erforderliche Schlauchlänge und bedenken Sie, daß
ungefähr 240 mm für das Führungssystem benötigt werden.
Befestigen Sie ein Schlauchende in eine der unter Federspannung stehenden Klemmen und führen dann, bei gleichzeitigem Drehen
des Rotors mittels Handkurbel, den Schlauch zwischen Rollen und Führung, wobei der Schlauch in den Schlauchführungen des
Rotors ausgerichtet werden muß. Der Schlauch muß locker an der Führung anliegen und darf weder verdreht noch angespannt sein.
Hinweis: Bei Einheiten mit mechanischem Drehzahlregler ist wie beim Einlegen von Duplexschläuchen vorzugehen.
