HEIDENHAIN TNC 320 327
1
0
.2 Arbeit
en mit P
a
ra
llelac
hsen U
, V und W

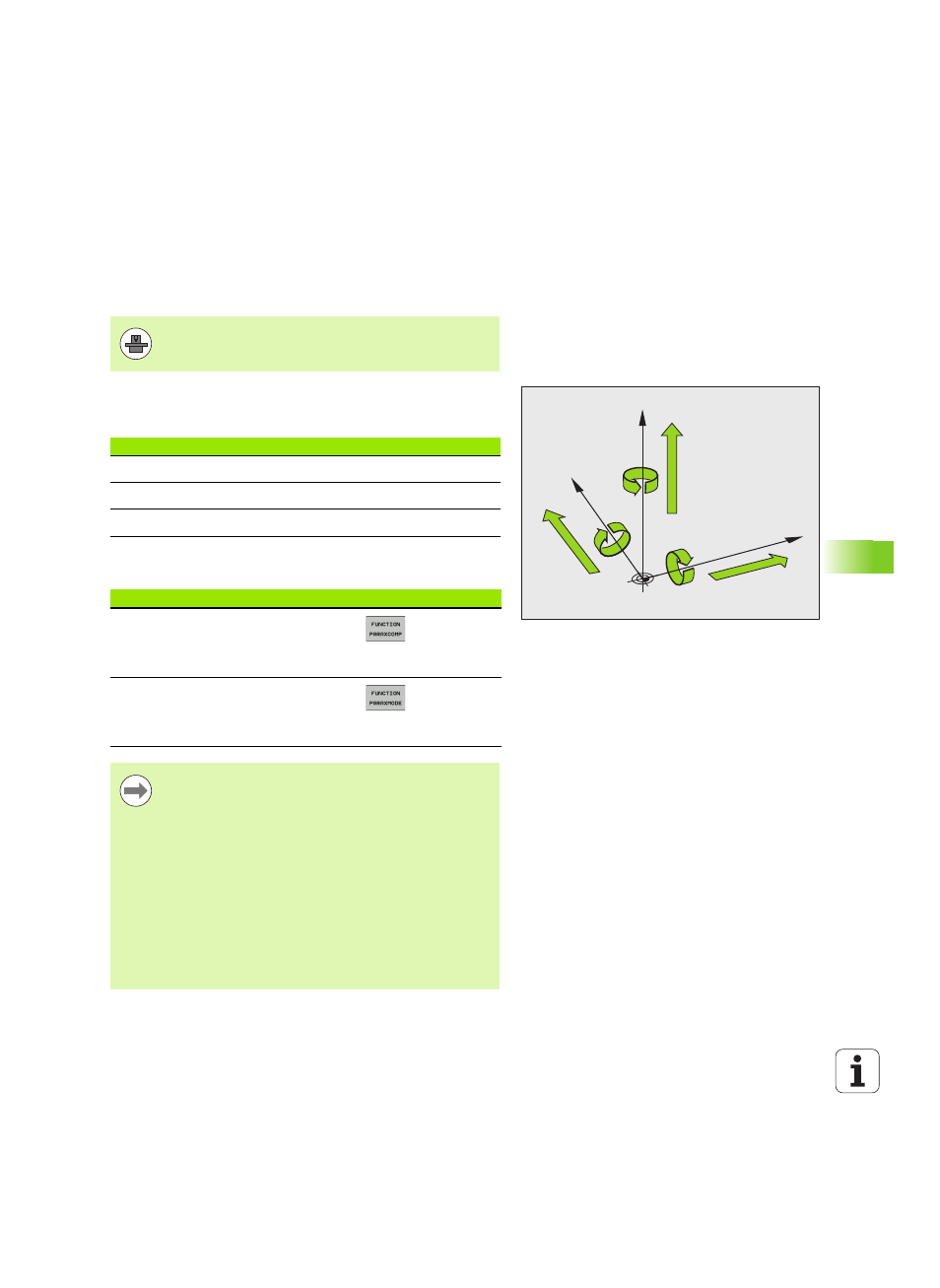

10.2 Arbeiten mit Parallelachsen
U, V und W
Übersicht
Neben den Hauptachsen X, Y und Z gibt es parallel laufende
Zusatzachsen U, V und W. Hauptachsen und Parallelachsen sind
einander fest zugeordnet:
Die TNC stellt für das Bearbeiten mit Parallelachsen U, V und W
folgende Funktionen zur Verfügung:
Ihre Maschine muss vom Maschinenhersteller konfiguriert
sein, wenn Sie die Parallelachsfunktionen nutzen wollen.
W+
C+
B+
V+ A+
U+
Y
X
Z
Hauptachse Parallelachse Rundachse
X U A
Y V B
Z W C
Funktion Bedeutung Softkey Seite
PARAXCOMP Definieren, wie sich die
TNC beim Positionieren
von Parallelachsen
verhalten soll Seite 330
PARAXMODE Definieren, mit welchen
Achsen die TNC die
Bearbeitung durchführen
soll Seite 330
Nach dem Hochlauf der TNC ist grundsätzlich die
Standardkonfiguration wirksam.
Die TNC setzt Parallelachsfunktionen mit folgenden
Funktionen zurück:
„ Anwahl eines Programmes
„ Programm-Ende
„ M2 bzw. M30
„ Programm-Abbruch (PARAXCOMP bleibt aktiv)
„ PARAXCOMP OFF bzw. PARAXMODE OFF
Vor einem Wechsel der Maschinen-Kinematik müssen Sie
die Parallelachs-Funktionen deaktivieren.
